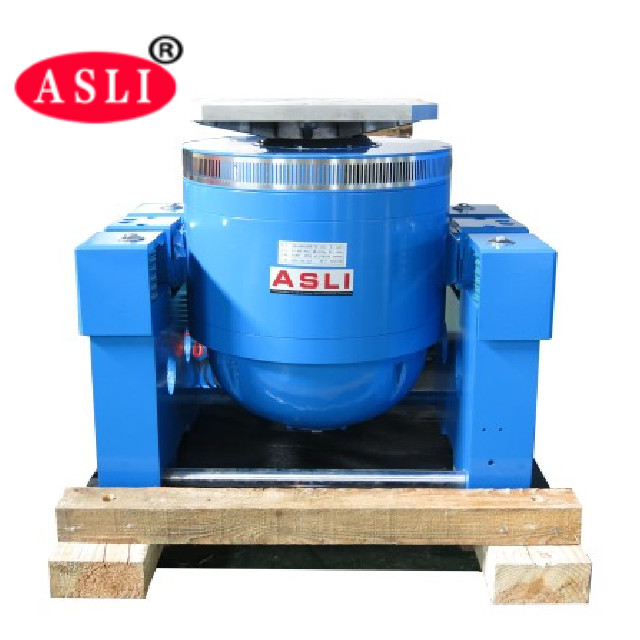

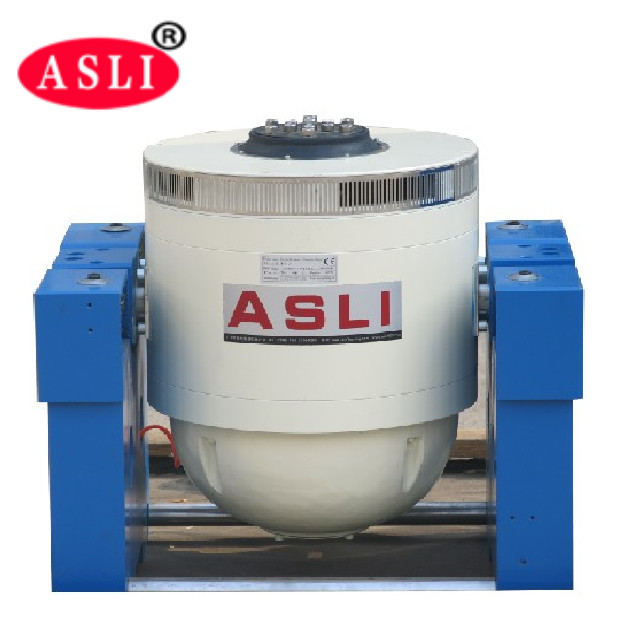

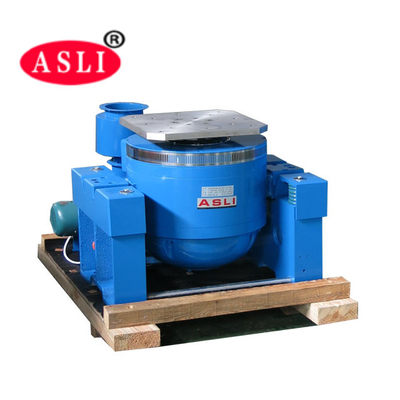

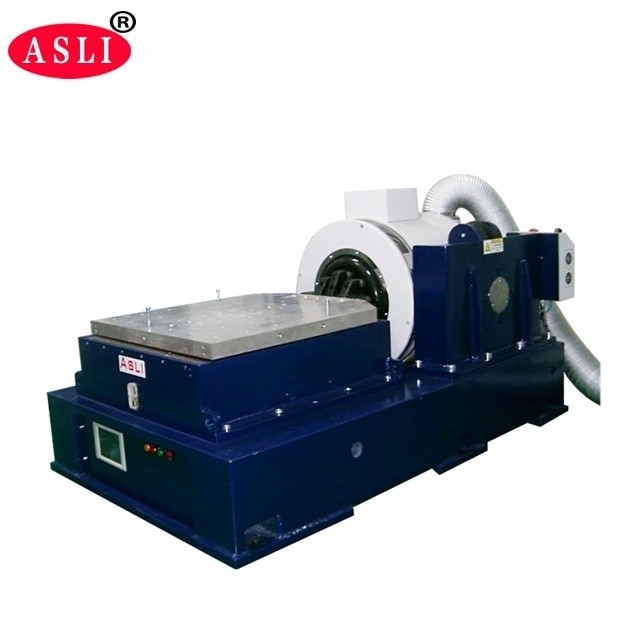

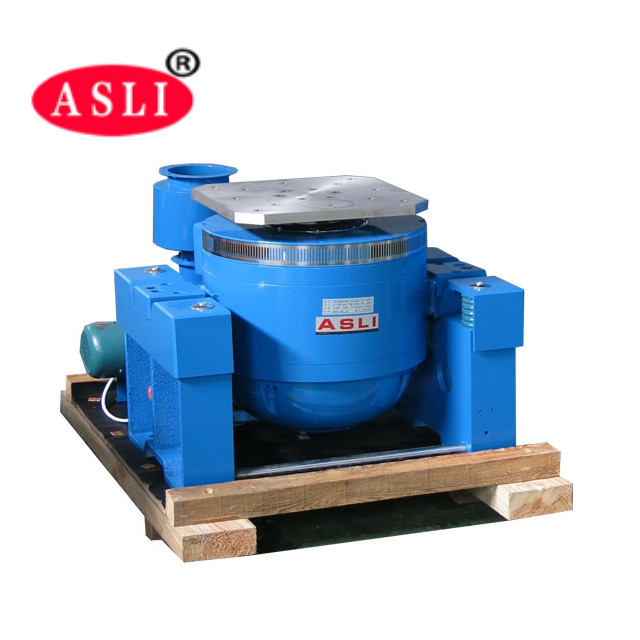

EN 60068-2-64 μηχανή δοκιμών δόνησης, ηλεκτροδυναμικός πάγκος δόνησης υψηλής συχνότητας

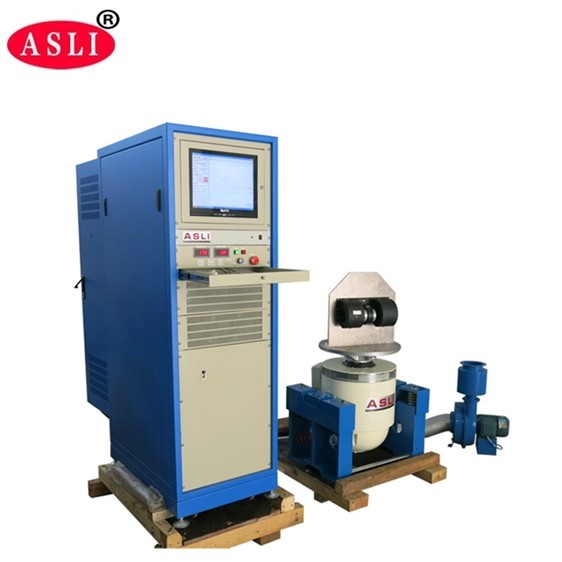

Σύνθεση συστήματος δοκιμών
1. Μονοκόμματη οριζόντια γεννήτρια δόνησης
2. Κάθετο τραπέζι επέκτασης
3. Ανεμιστήρας ψύξης με σιγαστήρα
4. Ψηφιακός ενισχυτής ισχύος μεταγωγής
5. Πολυλειτουργικό όργανο μέτρησης ελέγχου δόνησης.
Προδιαγραφές
| Όνομα | Πάγκος δοκιμών δόνησης μπαταρίας αυτοκινήτου EN50604 IEC62133 UN38.3 για εργαστηριακές δοκιμές | ||||||||
| Μοντέλο | Ονομαστική δύναμη ημιτόνου (N) | Ονομαστική τυχαία δύναμη (N) | Εύρος συχνοτήτων (Hz) | Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p)mm | Μέγιστο φορτίο (Kg) | Κινητό πηνίο (Kg) | Διάσταση κινητού πηνίου (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
