Δοκιμαστής δονήσεων τύπου ηλεκτροδυναμικής για βιομηχανικές ηλεκτρικές συσκευές DO-160
Πώς βοηθούν οι δοκιμές δονήσεων;
Οι δοκιμές δονήσεων διενεργούνται με την αναπαραγωγή συνθηκών (σε περιβάλλον δοκιμής) που ένα προϊόν, μηχανή ή κατασκευή μπορεί να περάσει ή να δει κατά τη διάρκεια της ζωής του.συμπεριλαμβανομένων των συνθηκών κατά τη διάρκεια της διαμετακόμισης καθώς και των επιχειρήσεωνΩς εκ τούτου, οι δοκιμές δονήσεων προλαμβάνουν προβλήματα απόδοσης και πιθανές αποτυχίες ακόμη και πριν ξεκινήσουν ή προκύψουν.
Επίσης, σε βιομηχανίες με έντονη παραγωγή όπως το πετρέλαιο και το φυσικό αέριο, η παραγωγή ενέργειας, τα μέταλλα και η εξόρυξη, κλπ.,Η βλάβη ή η διακοπή λειτουργίας οποιουδήποτε μηχανήματος ή συσκευής οδηγεί σε απώλεια αποτελεσματικότητας και υψηλότερα κόστη παραγωγής και σε μη ασφαλές περιβάλλον εργασίας.Ως εκ τούτου, αυτές οι βιομηχανίες χρειάζονται συνεχείς και τακτικές δοκιμές δονήσεων.
Κατεβάστε έγγραφο για αποθήκευση -- κάντε κλικ εδώ ----→εξοπλισμός δοκιμής δονήσεων ES-10.pdf
Για DO-160 Βιομηχανικές Ηλεκτρικές Συσκευές Ηλεκτροδυναμική Τύπος Δοκιμαστής δονήσεων Παρακαλούμε ετοιμαστείτε για το παρακάτω και στείλτε το ερώτημά σας, θα σας βοηθήσουμε να σας συστήσει κατάλληλο μοντέλο
Περιγραφή του δείγματος
Μάζα δοκιμής δείγματος
Μέγεθος δείγματος
Προφίλ δοκιμής, εάν υπάρχει
Μέγιστη επιτάχυνση της δοκιμής
Δοκιμή X,Y,Z κατεύθυνση ή μόνο δοκιμή Z κατεύθυνση
Προδιαγραφή του μοντέλου στην προβολή
| Προδιαγραφή συστήματος | |||
| Σχήμα συστήματος: | ΕΣ-10 | ||
| Περιοχή συχνοτήτων: | 3~3500 | ||
| Κατηγορία ισχύος | Σίνος N | 10000 | |
| Τυχαίο N | 20000 | ||
| Σοκ N | 20000 | ||
| Μέγιστο ΑΚ. | Σίνος (m/s2) | 1000 | |
| Τυχαίος (m/s2 rms) | 1000 | ||
| Σοκ ((m/s2) | 2000 | ||
| Μέγιστο Βελ. | Σίνος (m/s2) | 1.8 | |
| Σοκ ((m/s2) | 1.8 | ||
| Μέγιστη διάταξη. | Μέγιστο ταξίδι mm (p-p) |
51 | |
| Μετακινούμενη τροχιά | 12 κιλά | ||
| Μέγεθος κινητής τροχιάς | Διάμετρο 240 mm | ||
| Μέγιστο φορτίο: | 270 κιλά | ||
Άλλες διαθέσιμες επιλογές δονητών
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Παράδειγμα δονήσεων για τυχαία δοκιμή
Χαρακτηριστικά:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3. Ροκρ Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7Η στατική και δυναμική δυσκαμψία του μικρού μπαλονιού, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων, βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.

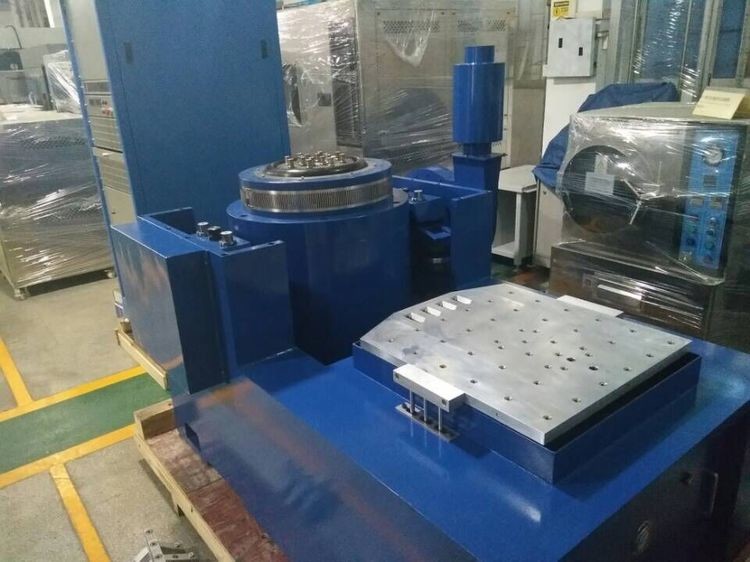

Τεχνικές παραμέτρους οριζόντιου πίνακα δονήσεων (δοκιμή στον άξονα X, Y)

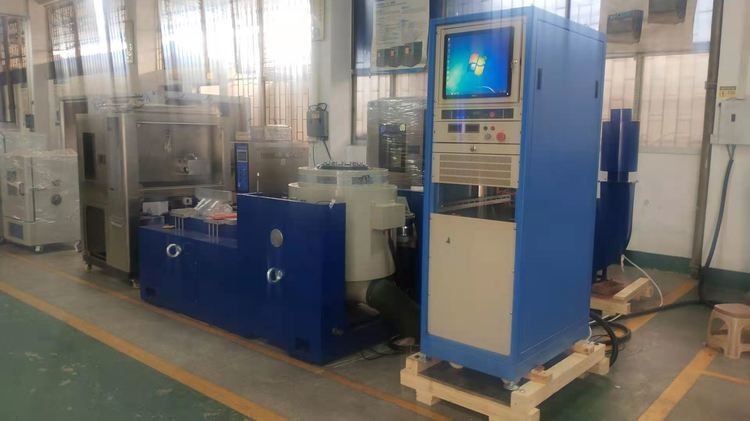

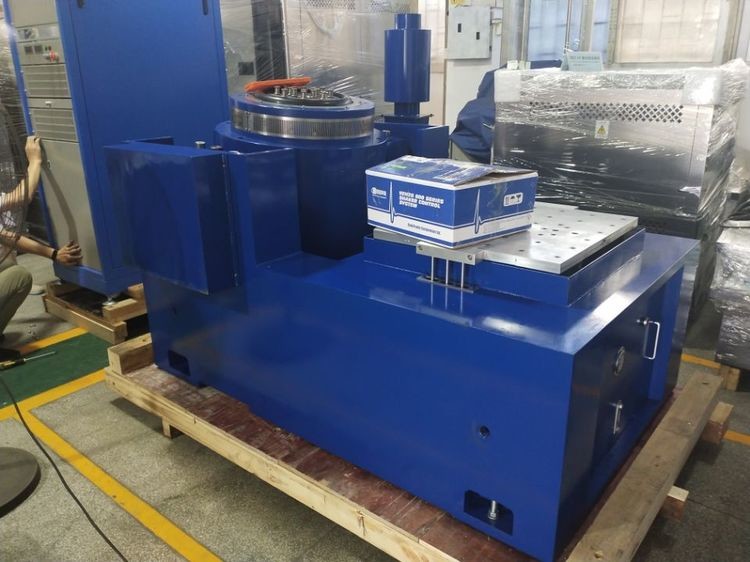

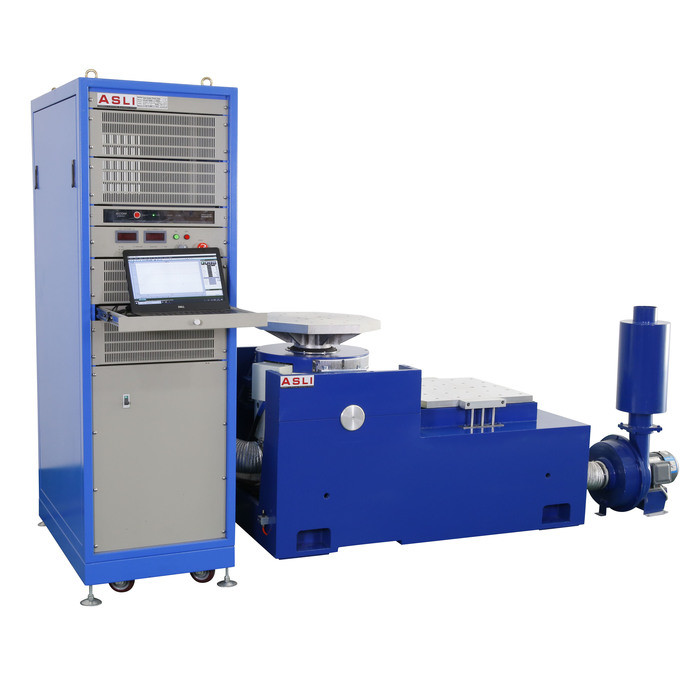

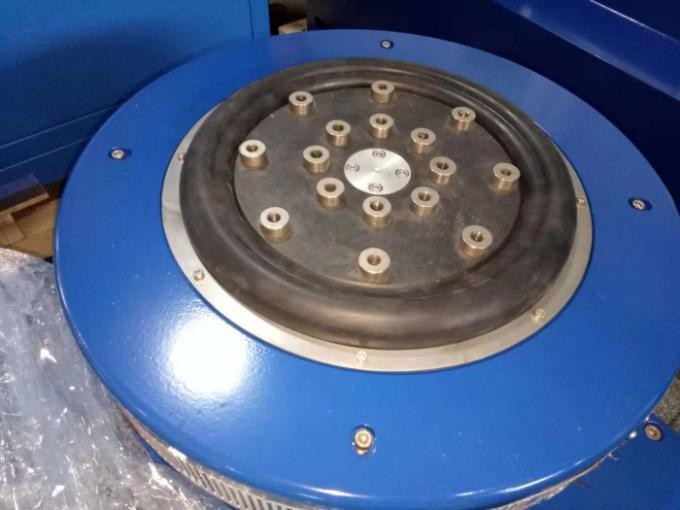

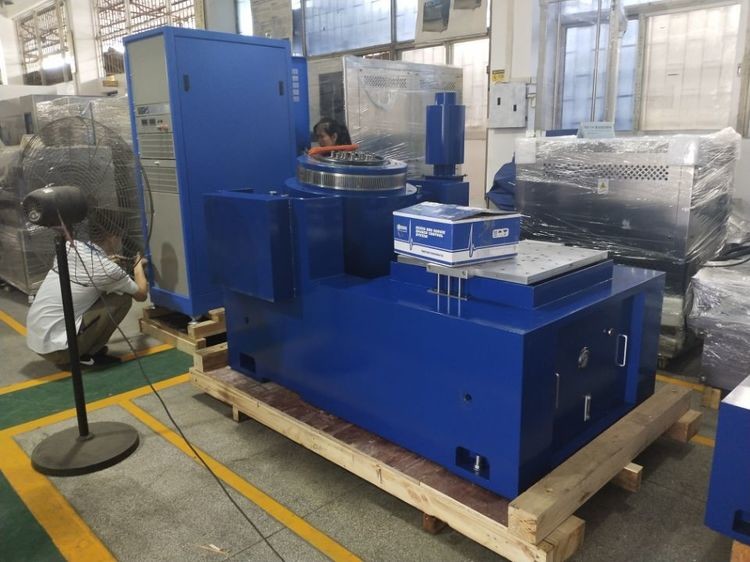

Εικόνες για αναφορά:
Περισσότερες αναφορές:
Πληροφορίες συσκευασίας:
