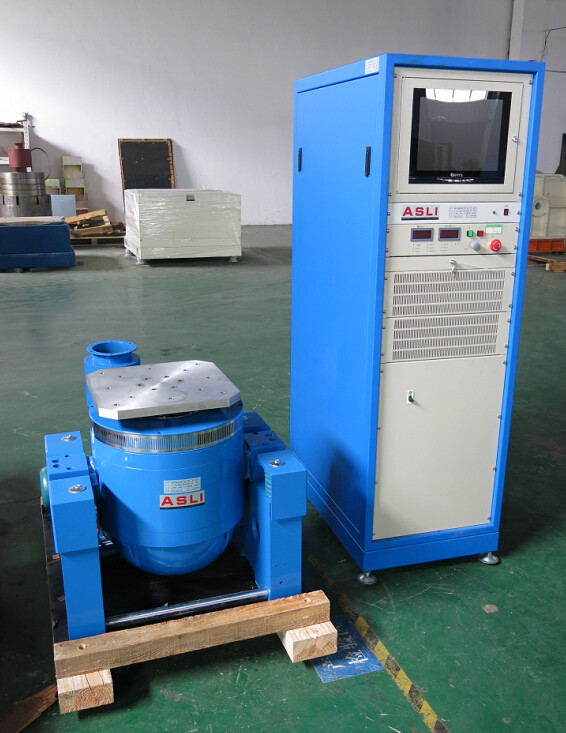

Σίνος & τυχαίος δοκιμαστικός δονητικός τραπέζι με μικρό κινούμενο σπείρωμα
Το οποίο θα επηρεάσει την ποσότητα ώθησης που απαιτείται για το τραπέζι δονήσεων;
Περιγραφή του δείγματος
Μάζα δοκιμής δείγματος
Μέγεθος δείγματος
Προφίλ δοκιμής, εάν υπάρχει
Μέγιστη επιτάχυνση της δοκιμής
Δοκιμή X,Y,Z κατεύθυνση ή μόνο δοκιμή Z κατεύθυνση

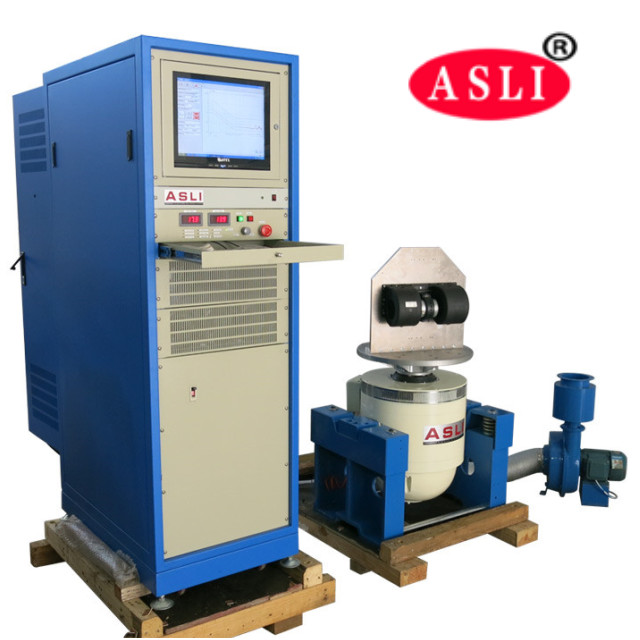

Προδιαγραφή του μοντέλουΣύστημα δοκιμής δονήσεων ψύξης αέρα Δυναμικό τραπέζι με δείγμα
| Προδιαγραφή συστήματος | |||
| Σχήμα συστήματος: | ES- 3 | ||
| Περιοχή συχνοτήτων: | 3~3500 | ||
| Κατηγορία ισχύος | Σίνος N | 3000 | |
| Τυχαίο N | 3000 | ||
| Σοκ N | 6000 | ||
| Μέγιστο ΑΚ. | Σίνος (m/s2) | 1000 | |
| Τυχαίος (m/s2 rms) | 1000 | ||
| Σοκ ((m/s2) | 2000 | ||
| Μέγιστο Βελ. | Σίνος (m/s2) | 1.6 | |
| Σοκ ((m/s2) | 1.6 | ||
| Μέγιστη διάταξη. | Μέγιστο ταξίδι mm (p-p) |
25 | |
| Μετακινούμενη τροχιά | 3.5 κιλά | ||
| Μέγεθος κινητής τροχιάς | Διάμετρο 230 mm | ||
| Μέγιστο φορτίο: | 100 κιλά | ||
Άλλες διαθέσιμες επιλογές δονητών
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Παράδειγμα δονήσεων για τυχαία δοκιμή
Χαρακτηριστικά:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3- Ροκ-Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.

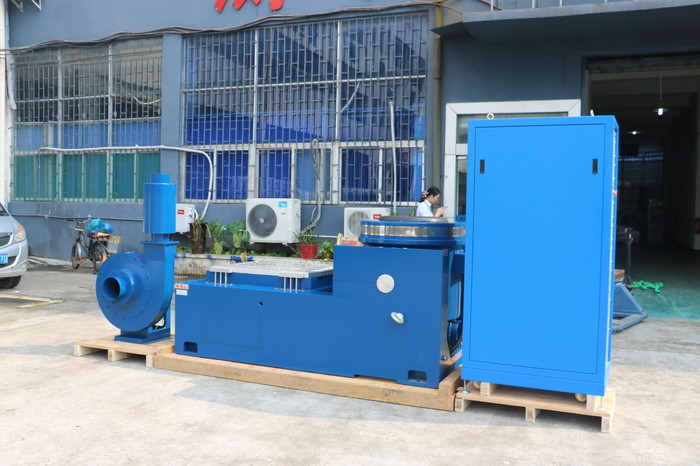

7Η στατική και δυναμική δυσκαμψία του μικρού μπαλονιού, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων, βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.Τεχνικές παραμέτρους οριζόντιου πίνακα δονήσεων (δοκιμή στον άξονα X, Y)
Τεχνικές παραμέτρους κατακόρυφου πίνακα δονήσεων ((Z, δοκιμή άξονα):

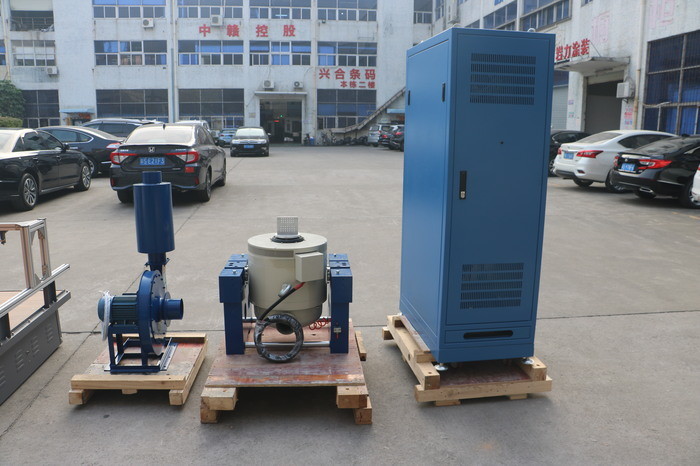

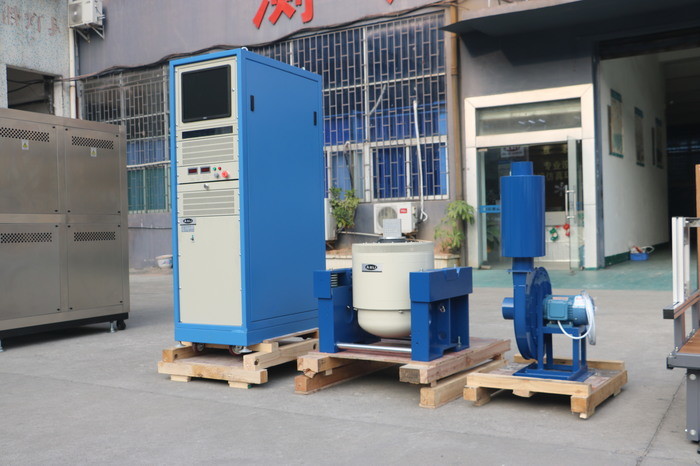

Εικόνα συσκευασίας:
Οποιεσδήποτε ερωτήσεις για το σύστημα δοκιμής δονήσεων ψύξης αέρα Δυναμικό τραπέζι με δείγμα Fixutre προσαρμοσμένο καλωσορίσατε να επικοινωνήσετε
