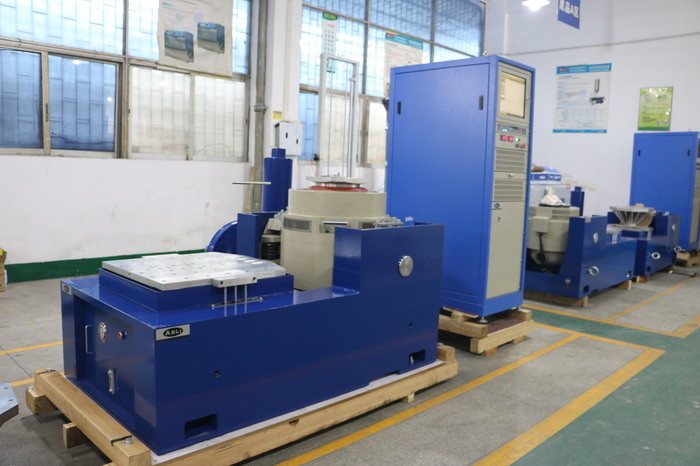

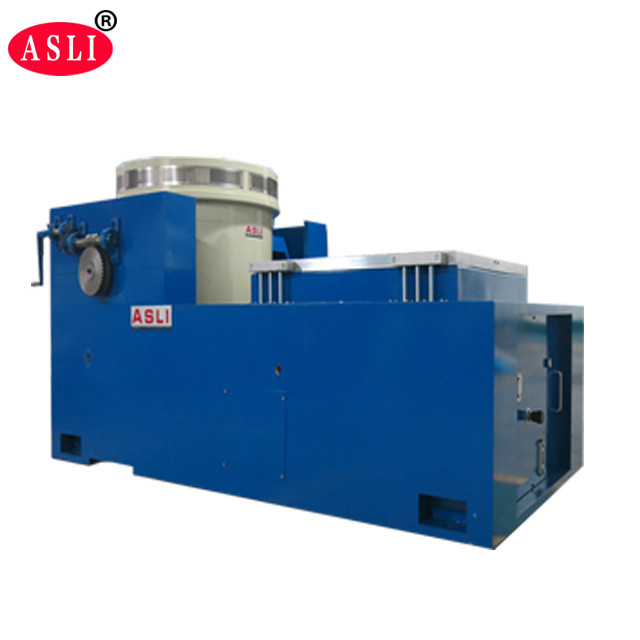

Δροσισμένο αέρας σύστημα δοκιμής δονητών δόνησης 40KN με 1000 X 1000mm δομένος πίνακας
Product Details
| ημιτονοειδής δύναμη: | 40KN | Ταχύτητα: | 1.8m/s |
|---|---|---|---|
| Εκτόπισμα: | 51 χιλιοστά | Συχνότητα: | 3 ~ 2000Hz |
| Φόρτωση: | 500 κιλά | Επιτάχυνση: | 100 γρ |
| οπλισμός: | 450 χλστ | Μέγεθος πίνακα: | 1000 X 1000mm |
| Επισημαίνω |
40KN σύστημα δονητών δόνησης,Δροσισμένο αέρας σύστημα δονητών δόνησης,πίνακας δονητών δόνησης 1000x1000mm |
||
Product Description
The Air Cooled 40KN Vibration Shaker Test System with a 1000 × 1000 mm vibrating table is a high-frequency electromagnetic vibration testing solution designed for both vertical and horizontal excitationΧρησιμοποιείται ευρέως για την αξιολόγηση των συχνοτήτων συντονισμού των σχεδίων προϊόντων και συσκευασιών, καθώς και για την προσομοίωση των τυχαίων δονήσεων που εμφανίζονται κατά τη διάρκεια της διανομής ή σε περιβάλλοντα χρήσης.Το σύστημα είναι απλό στη λειτουργία και μπορεί να εκτελέσει ένα ευρύ φάσμα δοκιμών δονήσεων σύμφωνα με την κυβέρνηση, βιομηχανίας και εταιρικών προδιαγραφών.
Κατεβάστε την μηχανή δοκιμής θερμοκρασίας δονήσεων THV-Volume PDF
Ο κουνιστής είναι μια ηλεκτρομαγνητική συσκευή που χρησιμοποιείται για δοκιμές δονήσεων για να διεγείρει τη δομή που υποβάλλεται σε δοκιμή.Οι δονητές δονητών είναι διαθέσιμοι σε διαφορετικά σχέδια για να ταιριάζουν σε διάφορες απαιτήσεις δοκιμών.
- Συνδυασμένη δομή δοκιμαστικού θαλάμου και συστήματος ψύξης με συμπαγές και κομψό σχεδιασμό, με ανεξάρτητη κονσόλα για εύκολη λειτουργία.
- Αρχική μονάδα ψυκτικού συμπιεστή και τα κύρια εξαρτήματά της εισαγόμενα από το εξωτερικό.
- Εισαγόμενος ελεγκτής LCD με έγχρωμη οθόνη αφής ικανός να ελέγχει αυτόματα τα προγράμματα θερμοκρασίας και υγρασίας.
- Εξοπλισμένο με τηλεπικοινωνιακή διεπαφή RS-232.
- Συστήματα στεγνώσεως θερμότητας και αέρα ∆ορυφόρος δονήσεων διαθέτει επίσης μια αξιοσημείωτη επίδραση μηχανικών δονήσεων, εξοπλισμού δοκιμών αξιοπιστίας και δονήσεων από σοκ.
Πίνακας δονήσεων συσκευασίας / Δοκιμαστής δονήσεων για ανταλλακτικά αυτοκινήτων
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Ο κρουστήρας μπορεί επίσης να συνδυαστεί με θάλαμο δοκιμής θερμοκρασίας και υγρασίας για ολοκληρωμένες δοκιμές περιβάλλοντος και δονήσεων.
| Σχήμα | ΤΗΒ-408 ((Α~F) |
|---|---|
| Εσωτερική διάσταση | W600 × H850 × D800 (mm) |
| Εξωτερική διάσταση | W850 × H1950 × D2100 (mm) |
| Περιοχή θερμοκρασίας | Χαμηλή θερμοκρασία: (A: 25oC, B: 0oC, C: -20oC, D: -40oC, E: -60oC, F: -70oC) Υψηλή θερμοκρασία: 100oC (150oC) |
| Περιοχή υγρασίας | 20%~98% R.H. (10%~98% R.H. / 5%~98% R.H. είναι ειδική προαιρετική κατάσταση, απαιτείται αφυγραντήρας) |
| Αναλυτική ακρίβεια / ομοιόμορφη κατανομή θερμοκρασίας και υγρασίας | 00,1% RH / ± 2,0oC ± 3,0% RH |
| Ακριβότητα ελέγχου της θερμοκρασίας και της υγρασίας | ±0,5oC, ±2,5% R.H. |
| Ταχύτητα αύξησης / μείωσης της θερμοκρασίας | Αύξηση της θερμοκρασίας περίπου 0,1°C έως 3,0°C/min / πτώση της θερμοκρασίας περίπου 0,1°C έως 1,5°C/min (Η ταχύτητα πτώσης μ. 1,5 oC/min είναι ειδική προαιρετική προϋπόθεση) |
| Εσωτερικό και εξωτερικό υλικό | Το υλικό του εσωτερικού κιβωτίου είναι από ανοξείδωτο χάλυβα SUS 304#· το εξωτερικό κιβώτιο είναι από ανοξείδωτο χάλυβα ή από ψυχρά κυλούμενα χάλυβα SEE με επικάλυψη χρώματος. |
| Υλικό μόνωσης | Ανθεκτικά σε υψηλές θερμοκρασίες, υψηλής πυκνότητας, χλωριούχο μορφοποιητικό, απομονωτικά υλικά αφρού αιθυλοαστού |
| Σύστημα ψύξης | Ψύξη με αέρα ή ψύξη με νερό / συμπυκνωτής με ένα τμήμα (-40oC), συμπυκνωτής διπλού τμήματος (-70oC) |
| Προστατευτικές συσκευές | Διακόπτης χωρίς ασφάλειες, διακόπτης προστασίας από υπερφόρτωση για συμπιεστή, διακόπτης προστασίας ψυκτικού υγρού υψηλής και χαμηλής τάσης, διακόπτης προστασίας από υπερ-υγρασία και υπερ-θερμοκρασία, ασφάλειες, σύστημα προειδοποίησης βλάβης,Προστασία προειδοποίησης σύντομης αποθήκευσης νερού |
| Προαιρετικά αξεσουάρ | Εσωτερική πόρτα με τρύπα λειτουργίας (προαιρετικό), καταγραφέας (προαιρετικό), καθαριστικό νερού, αφυγραντήρα |
| Εξοπλισμός δοκιμής δονήσεων | Για τις τεχνικές παραμέτρους, ανατρέξτε στις παραμέτρους του δοκιμαστή δονήσεων ηλεκτροδυναμικού τύπου στον παρόντα κατάλογο. |
| Δύναμη | AC380V 3 φάσεις 5 γραμμές, 50/60Hz |
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Στρογγυλοστάτες κυλινδρικών ρυμουλκούμενων ευθείας και προσανατολισμένης προς εισαγωγή σύνθετης σκευής με προσανατολισμό δυσκαμψίας, με εκκεντρική χωρητικότητα φορτίου.
- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, με βολική κινητή εγκατάσταση.
- Τεχνολογία προηγμένης τεχνολογίας για την εξασφάλιση υψηλής αξιοπιστίας του δυναμικού κύκλου.
- Νέος σχεδιασμός αγωγών για να ενισχύσει την επίδραση ψύξης.
- Στατική και δυναμική δυσκαμψία του μικρού αερόστατου υποδομής, αυξάνοντας την ικανότητα υποδομής του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
Product Highlights
Αερόψυκτος δονητής 40KN με τραπέζι 1000x1000mm, 3-2000Hz, φορτίο 500kg, επιτάχυνση 100g. Ιδανικό για δοκιμές μοντάλ και αντοχής. Διαθέτει εισαγόμενο ελεγκτή οθόνης αφής, διεπαφή R232 και συνδυάζεται με θαλάμους υγρασίας θερμοκρασίας για ολοκληρωμένες δοκιμές αξιοπιστίας.
