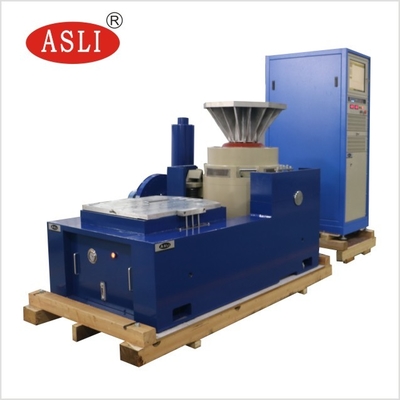

Πίνακας κούρσας κάθετης και οριζόντιας δονήσεως με RTCA DO-160F και IEC/EN/AS
Ποια είναι η διαφορά ανάμεσα στο τυχαίο τεστ και το SINE;
Οι δοκιμές σινουζοειδών δονήσεων δεν είναι τόσο χρήσιμες όσο οι τυχαίες δοκιμές, επειδή μια δοκιμή σινουζοειδών επικεντρώνεται σε μια μόνο συχνότητα ανά πάσα στιγμή.διεγείρει όλες τις συχνότητες σε ένα καθορισμένο φάσμα σε οποιαδήποτε δεδομένη στιγμήΣκεφτείτε την περιγραφή του Τάστιν για τις τυχαίες δονήσεις. Έχω ακούσει ανθρώπους να περιγράφουν ένα συνεχές φάσμα, ας πούμε 10-2000Hz, ως 1990 κύματα sinus 1Hz μεταξύ τους. Όχι, αυτό είναι κοντά, αλλά δεν είναι ακριβώς σωστό.Τα κύματα sinus έχουν σταθερό πλάτος και φάση.Για να είναι τυχαίο, το εύρος και η αρχική φάση κάθε φέτα θα πρέπει να ποικίλλουν τυχαία.απρόβλεπταΟι απρόβλεπτες διακυμάνσεις είναι αυτό που εννοούμε με τυχαία.

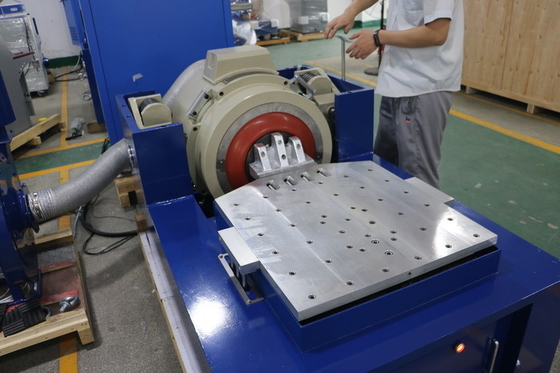

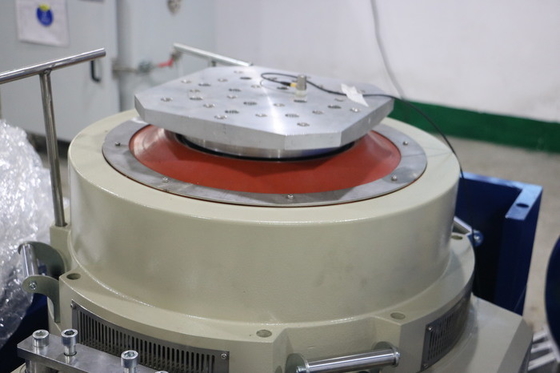

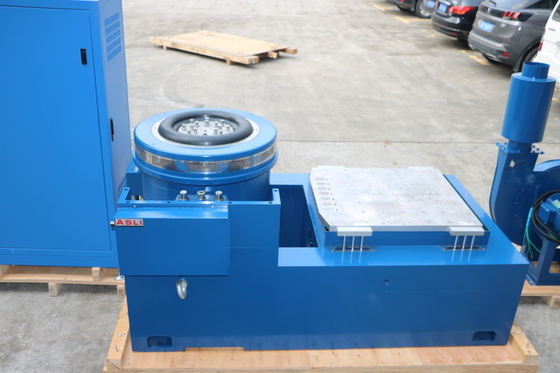

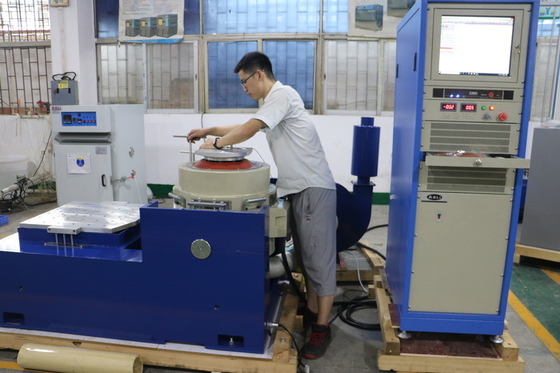

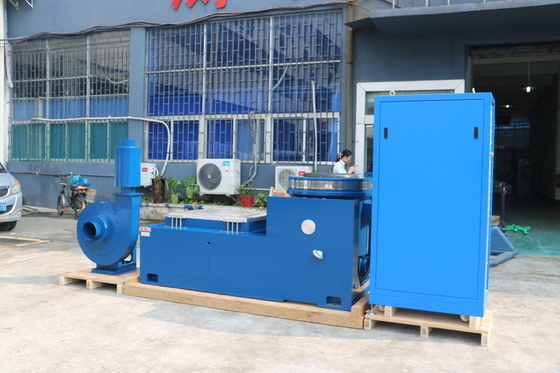

Σύνθεση του συστήματος δοκιμής
1Ένα κομμάτι οριζόντια γεννήτρια δονήσεων
2. Πηρύγματος κάθετης επέκτασης
3Ψυκτικό ανεμιστήρα με θόρυβο
4Ψηφιακός ενισχυτής ισχύος
5Πολυλειτουργικό όργανο μέτρησης ελέγχου δονήσεων.
Προδιαγραφές
| Ονομασία | Τεχνική συσκευή για την παραγωγή ηλεκτρικών συσσωρευτών | ||||||||
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
