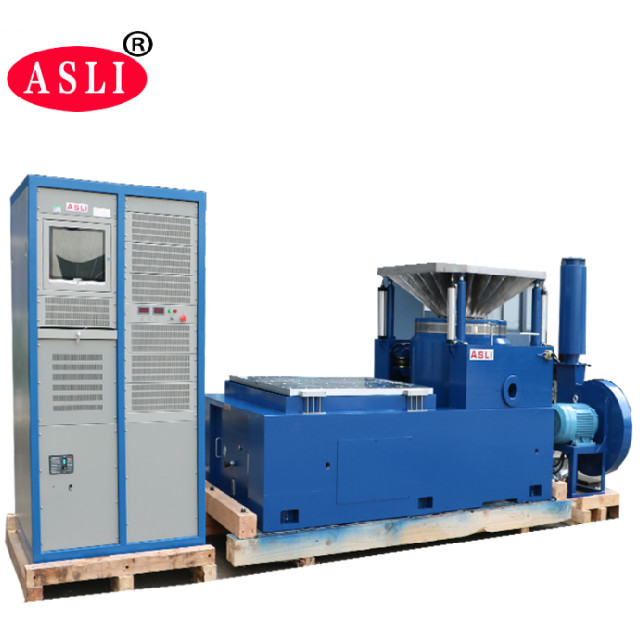

Σινικό τυχαίο ηλεκτροδυναμικό κουνιστήρα για δοκιμή αξιοπιστίας μπαταρίας
Εφαρμογή:
Είμαστε κατασκευαστής ηλεκτροδυναμικών συριακών προϊόντων υψηλής συχνότητας δονήσεων, υιοθετήσαμε την "διπλή μαγνητική δομή κυκλώματος", "αυτογενεζόμενους κύκλους δράσης σκελετού","Αερομεταφερόμενη υποστήριξη" και "κουρέματα κυλίνδρων και γραμμική καθοδήγηση", "απομόνωση trunnion" προηγμένης σύγχρονης τεχνολογίας και ειδικής τεχνολογίας, μπορεί να ολοκληρωθεί σε δοκιμές τρίαξονικών σινουσοειδών δονήσεων X, Y, Z και δοκιμές τυχαίων δονήσεων ευρυζωνικής,να συμπληρωθεί από το κλασικό (μισό - sinusΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στον τομέα της εθνικής άμυνας, των όπλων, της αεροπορίας, του αεροδιαστημικού τομέα, των επικοινωνιών, της ηλεκτρονικής,ηλεκτρικές συσκευές, επικοινωνιών, οικιακών συσκευών και άλλων τομέων.
Τεχνικές παραμέτρους ηλεκτροδυναμικού δοκιμαστή δονήσεων υψηλής συχνότητας:
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Δυναμικότητα ηλεκτροδυναμικού κουνιστή:
1- Καλό σχεδιασμένο σκελετό δυναμικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3. Ροκρ Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7- Στατική δυσκαμψία,Μικροσκοπική δυσκαμψία του μικρού αερόστατου, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων, βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
2-1 Τεχνικές παραμέτρους
(1) ονομαστική δύναμη: δύναμη sinus 3000N, τυχαία δύναμη 3000N, δύναμη σοκ 6000N,
(2) Περιοχή συχνοτήτων: 3Hz έως 3500Hz, σταθερή συχνότητα, σάρωση προς τα εμπρός και προς τα πίσω, sinus, τυχαίο, σοκ
(3) Τρόπος συχνότητας σαρώσεως: γραμμική, λογαριθμική, σαρώσεως μπρος και πίσω, σταθερή συχνότητα
(4) Συχνότητα διαλογής: 1 έως 32767
(5) Χρόνος συχνότητας σαρώσεως: σταθερή συχνότητα/μονό 1-3600 λεπτά, μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώσεως.
(6) Μέγιστη επιτάχυνση ·1000m/s2(χωρίς φορτίο)
(7) Μέγιστη ταχύτητα: 1,6 m/s
(8) Μέγιστη μετατόπιση:25mmp-p (χωρίς φορτίο), διπλή κορυφή
(9) Μετατόπιση από την πρόσκρουση: 25 mm
(10) Βάρος του κινούμενου κυλίνδρου: 3,5 kg
(11) Κατευθύνσεις δονήσεων: κατακόρυφη
(12) Κύμα δονήσεων: sinus, random, shock
(13) Διάμετρος του κινούμενου κυλίνδρου: Φ150 mm
(14) Μέγεθος συστήματος δονήσεων: W750xH599xD680 mm
(15) Βάρος συστήματος δονήσεων: 490KG
Σχετικά με το Σύστημα Δονήσεων
(1) Διπλή δομή μαγνητικού κυκλώματος για να εξασφαλιστεί υψηλή ένταση μαγνητικού πεδίου και να μειωθεί η διαρροή ροής.
Ειδική δομή αποβρύθμισης μπορεί να μειώσει τη διαρροή ρεύματος κάτω από 1 mt
(2) Ελατήρια τύπου U, κυλίνδροι και γραμμικό ρυμουλκούμενο για ισχυρή αντίσταση του φορτίου εκτροπής
(3) Χρησιμοποιούνται ατμοσφαιρικές πηγές για απομόνωση από δονήσεις.
Δεν χρειάζονται ειδικά θεμέλια
(4) Προβλέπονται διατάξεις προστασίας για υπερθερμική, υπερφόρτωση, υπερστροφή, υπερφόρτωση και
υπέρτατη μετατόπιση του δοκιμαστή δονήσεων·
Προστατευτικές συσκευές ηλεκτρικού δικτύου για υπερφόρτωση, υποφόρτωση, έλλειψη φάσης.
Δύναμη κίνησης, περιορισμός ρεύματος, μαλακή εκκίνηση, υπερύθμιση, σύντομο ρεύμα, προστασία από σφάλματα των συστημάτων
(5) Μπορεί να ολοκληρώσει τεστ αλληλοσυνδεδεμένων, τυχαίων, επιπτώσεων στο περιβάλλον
(6) Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για διακυμάνσεις τάσης, ≤±10% είναι εντάξει
(7) Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για αντίσταση γείωσης, ≤4Ω είναι εντάξει
(8) Υψηλή αξιοπιστία, ιδιαίτερα κατάλληλη για μακροχρόνια λειτουργία

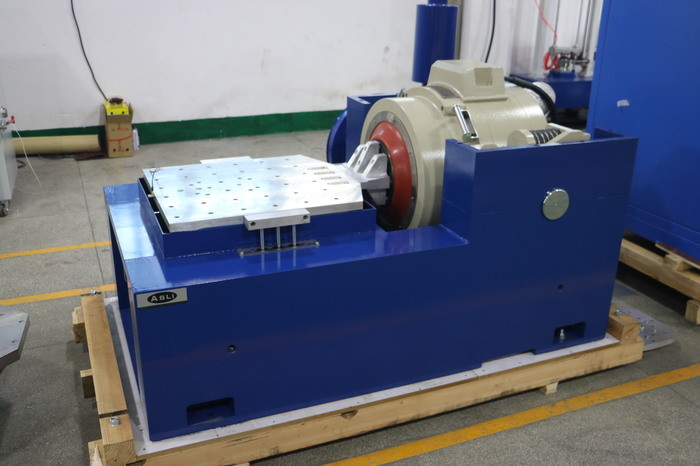

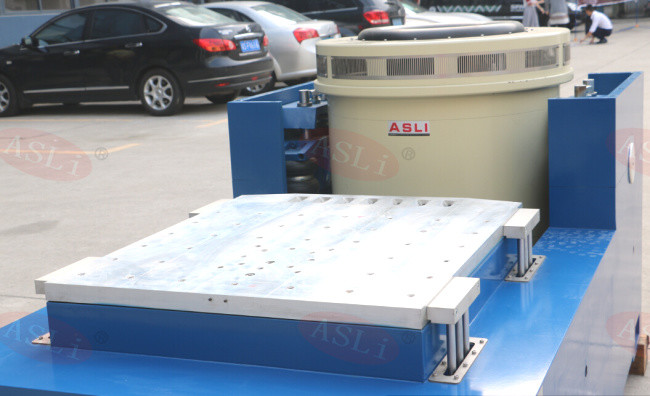

οριζόντια χαρακτηριστικά του σταθμού:
1Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιωθεί η ικανότητα φόρτωσης και η απόδοση ολόκληρου του πάγκου μηχανής.
2Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ενιαίου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
3. Στατική γραμμή πίεσης, σχήμα V, με ικανότητα αντοχής σε κλίση και αντοχή σε φόρτωση με παρεκκλίσεις.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
τεχνικές παραμέτρους οριζόντιου επεκτατήρα:
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
Πέντε χιλιάδες 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
χαρακτηριστικά κάθετου παρατεταμένου πάγκου:
VT κατακόρυφοι παρατεταμένοι πάγκοι και καθορισμένοι σφιγκτήρες, υπολογισμένοι με ακρίβεια, περίτεχνος σχεδιασμός, για να διασφαλιστεί ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με την τέλεια δομή, υλικό υψηλής ποιότητας
και την εξειδίκευση.
τεχνικές παραμέτρους κάθετου διευρυτήρα:
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επενδύσεις | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Εάν έχετε οποιαδήποτε σχετική ερώτηση σχετικά με το Sine Random Electrodynamic Vibration Shaker For Battery Pack Reliability Test, παρακαλούμε μη διστάσετε να επικοινωνήσετε μαζί μου.
