εξοπλισμός δοκιμής δονήσεων ES-10.pdf

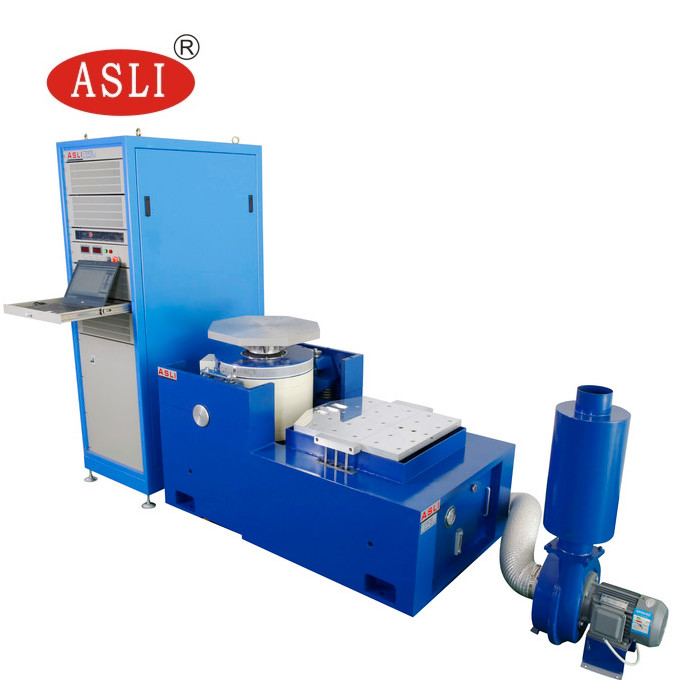

Μηχανή δοκιμής πινάκων υψηλής συχνότητας παγκόσμιων δονήσεων για συσκευασίες κινητών τηλεφώνων
Τα προϊόντα αυτά χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Τεχνικές παραμέτρους:
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

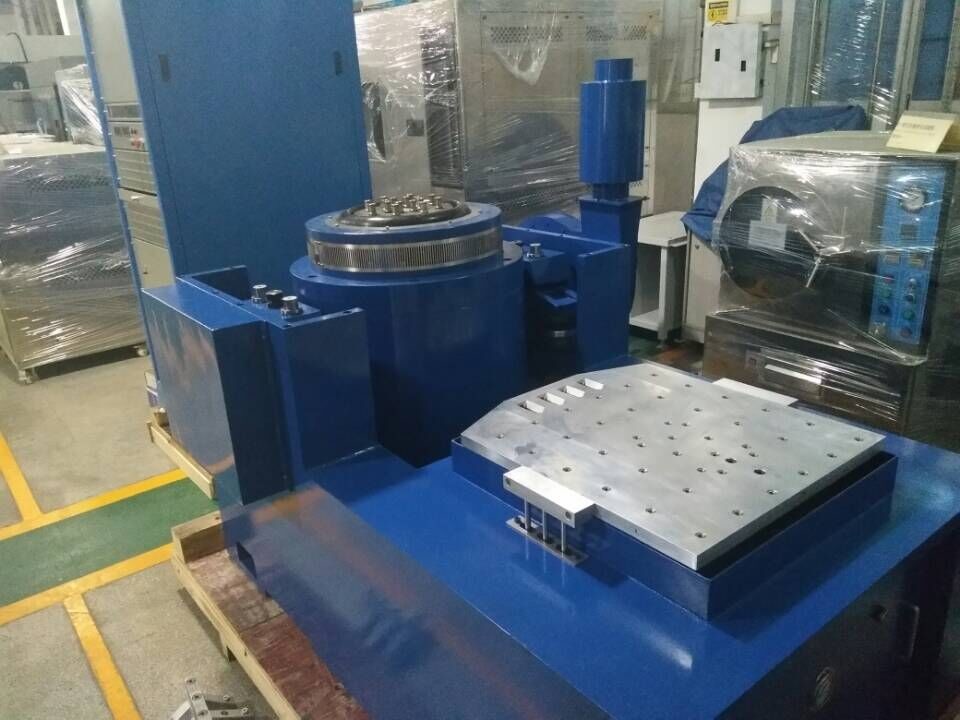

οριζόντια χαρακτηριστικά του σταθμού:
Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιωθεί η ικανότητα φόρτωσης και η απόδοση ολόκληρου του πάγκου μηχανής.
Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ολοκληρωμένου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση προκατάληψης.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
τεχνικές παραμέτρους οριζόντιου επεκτατήρα:
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
Πέντε χιλιάδες 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
Η συσκευασία κινητών τηλεφώνων αυτοκινήτων υψηλής συχνότητας καθολικής δοκιμής δονήσεων χρησιμοποιείται σε εκπαιδευτικά, ερευνητικά και εργαστηριακά περιβάλλοντα.Υιοθετήθηκε η δομή διπλού μαγνητικού κυκλώματος, αυτοδημιουργημένοι κύκλοι δράσης σκελετού, αερομεταφερόμενη υποστήριξη και ρουλεμάν και γραμμική καθοδήγηση, απομόνωση trunnion προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε X, Y,Δοκιμή τριών άξονων σινουσοειδών δονήσεων και δοκιμές ευρυζωνικών τυχαίων δονήσεων, η οποία συμπληρώνεται με την κλασική δοκιμή (μισό-σινό, τραπεζοειδές, κύμα δοντιού πριονιστήρα) με φάσμα παλμού και αντίδρασης σε κρούση.
