εξοπλισμός δοκιμών δόνησης ES-20.pdf

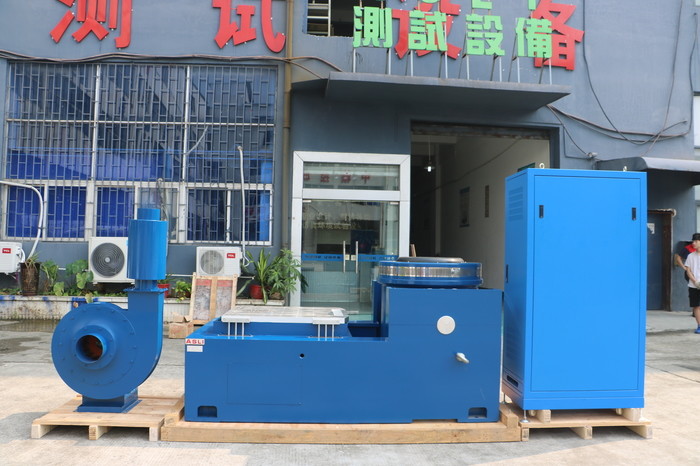

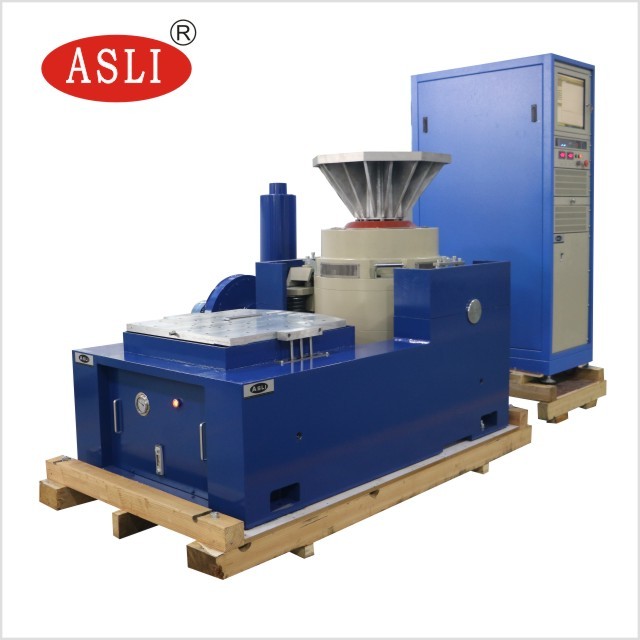

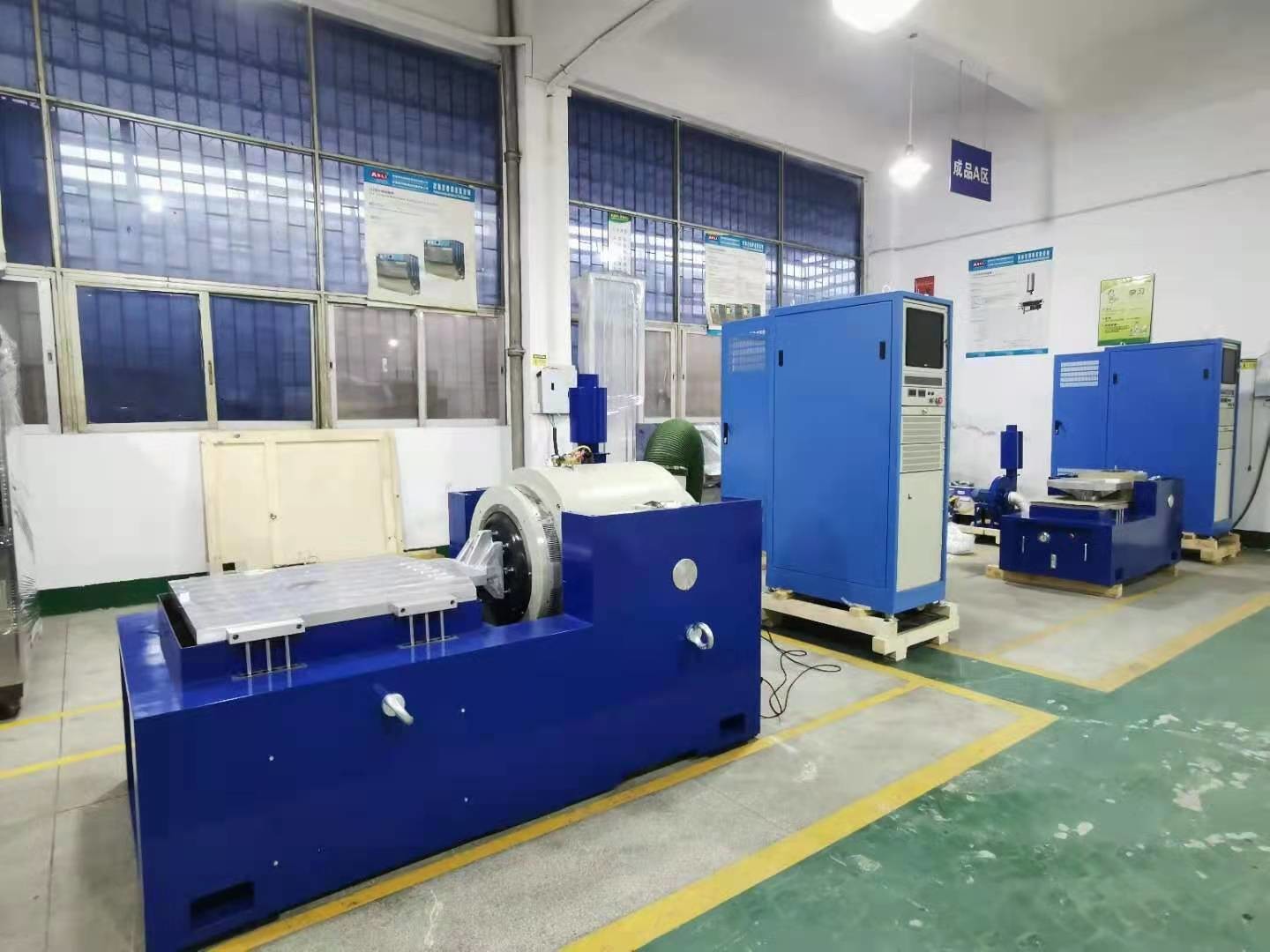

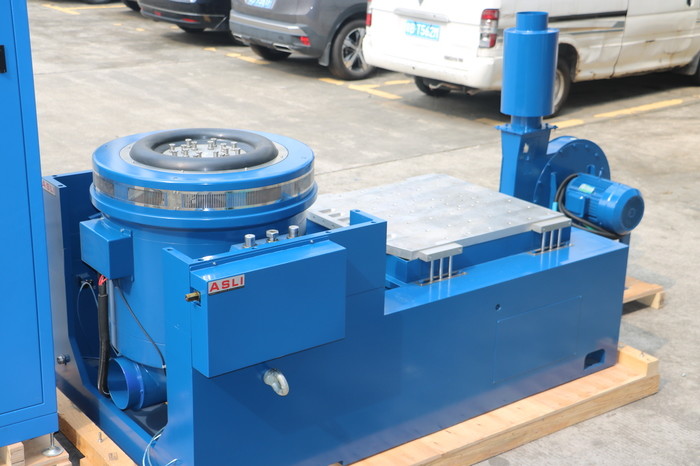

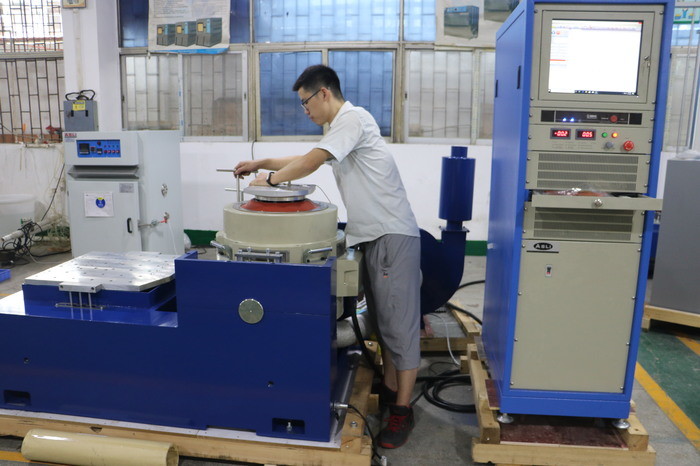

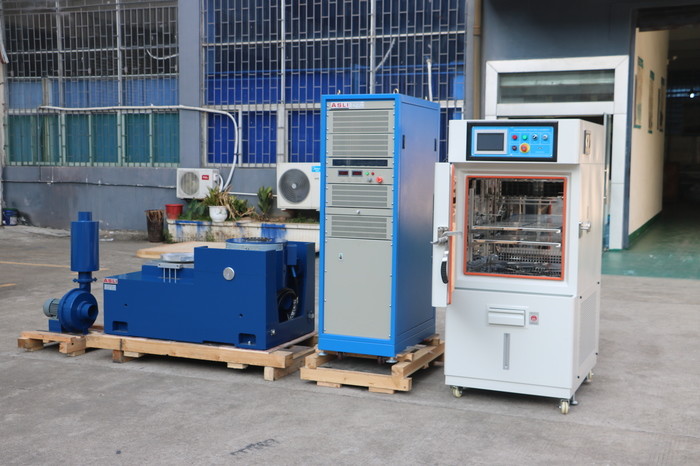

Εξοπλισμός δοκιμών βιομηχανικού πίνακα δόνησης υψηλής συχνότητας Συμμόρφωση με το MIL-STD 810F
Εφαρμογή:
Είμαστε κατασκευαστής προϊόντων της σειράς Electrodynamic High Frequency Vibration Tester / High-frequency Vibration Fatigue Tester, υιοθετήσαμε τη 'δομή διπλού μαγνητικού κυκλώματος', 'αυτο-δημιουργημένους σκελετικούς κύκλους δράσης', 'Airborne Support’ και 'ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση', 'απομόνωση στήριξης’ προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε δοκιμή ημιτονοειδούς δόνησης τριών αξόνων X, Y, Z και δοκιμές τυχαίας δόνησης ευρείας ζώνης, που θα ολοκληρωθούν από το κλασικό (ημι-ημίτονο, τραπεζοειδές, οδοντωτό κύμα) παλμό και δοκιμή φάσματος απόκρισης κρούσης. Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Χαρακτηριστικά δοκιμαστή κόπωσης δόνησης υψηλής συχνότητας:
1. Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη αξονική συχνότητα συντονισμού σταδίου.
2. Διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και λογική.
3. Ρουλεμάν κυλίνδρων Rocker Rod ευθεία και σύνθετη κατεύθυνση ακαμψίας σώματος, ικανότητα εκκεντρικού φορτίου.
4. Βάση απομόνωσης στήριξης αφιερωμένη στη χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5. Προηγμένη τεχνολογία μετακίνησης γύρω από το σύστημα για να διασφαλιστεί η υψηλή αξιοπιστία του δυναμικού κύκλου.
6. Νέος σχεδιασμός αγωγού και ενίσχυση του ψυκτικού αποτελέσματος.
7. Στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, αύξηση της χωρητικότητας του τραπεζιού δόνησης, βελτίωση της απόδοσης χαμηλής συχνότητας.
Εξοπλισμός δοκιμών βιομηχανικού πίνακα δόνησης υψηλής συχνότητας Συμμόρφωση με το MIL-STD 810F τεχνικές παράμετροι:
| Μοντέλο |
Ονομαστικό ημίτονο Δύναμη (N) |
Ονομαστικό τυχαίο Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) |
Ονομαστική μετατόπιση (p-p)mm |
Μέγιστο φορτίο (Kg) | κινούμενο πηνίο (Kg) |
Διάσταση του Κινούμενο πηνίο (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
χαρακτηριστικά οριζόντιας βάσης:
1. Μέσα σε μικρό πάγκο φόρτωσης για την επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, για τη βελτίωση της ικανότητας φόρτωσης και της απόδοσης ολόκληρου του πάγκου μηχανής.
2. Ο οριζόντιος πάγκος και ο πάγκος δόνησης είναι ενσωματωμένοι, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
3. Σταθερή πίεση τροχιάς, σχήματος V, με ικανότητα αντοχής σε κλίση και αντοχή σε μεροληπτική φόρτωση.
Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
τεχνικές παράμετροι του οριζόντιου επεκτατή:
| Μοντέλο | Μέγεθος πάγκου (mm) | Εύρος συχνοτήτων (Hz) | Βάρος κινούμενων μερών (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
χαρακτηριστικά κατακόρυφου εκτεταμένου πάγκου:
VT κατακόρυφος εκτεταμένος πάγκος και καθορισμένοι σφιγκτήρες, υπολογισμένοι με ακρίβεια, περίτεχνος σχεδιασμός, για να διασφαλιστεί ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με την τέλεια δομή, το υψηλής ποιότητας υλικό
και την κατασκευή.
τεχνικές παράμετροι του κατακόρυφου επεκτατή:
| Μοντέλο | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Εάν έχετε οποιεσδήποτε σχετικές ερωτήσεις σχετικά με τον Εξοπλισμό δοκιμών βιομηχανικού πίνακα δόνησης υψηλής συχνότητας Συμμόρφωση με το MIL-STD 810F, μη διστάσετε να επικοινωνήσετε μαζί μου.
