εξοπλισμός δοκιμής δονήσεων ES-10.pdf

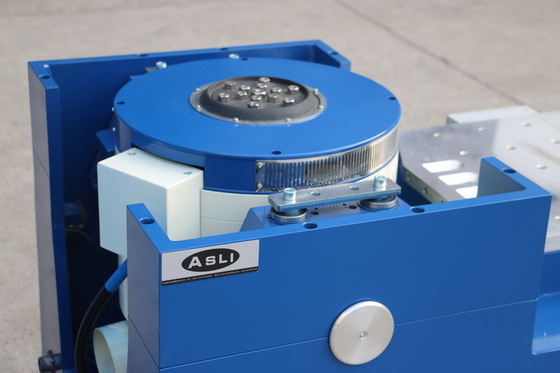

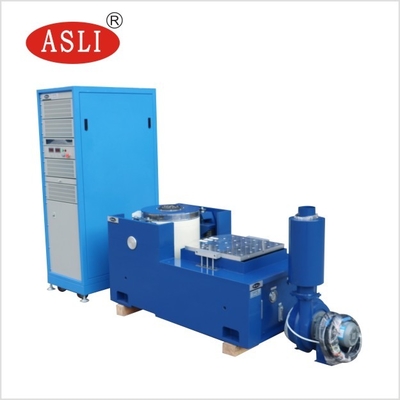

Ψηλά και οριζόντια συστήματα δονήσεων υψηλής συχνότητας ηλεκτροδυναμικής
Δοκιμασία συγκρούσεων με μισό κύμα sinusτων χαρακτηριστικών:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3- Ροκ-Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7Η στατική και δυναμική δυσκαμψία του μικρού μπαλονιού, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων, βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
Σύστημα δονήσεων ((ES-10))
1 Τεχνικές παραμέτρους γιαΨηλά και οριζόντια συστήματα δονήσεων υψηλής συχνότητας ηλεκτροδυναμικής:
(1) ονομαστική δύναμη: δύναμη sinus 10000N, τυχαία δύναμη 10000N, δύναμη κλονισμού 10000N,
(2) Περιοχή συχνοτήτων: 5 Hz έως 3500 Hz, σταθερή συχνότητα, σάρωση προς τα εμπρός και προς τα πίσω, sinus, τυχαία, σοκ
(3) Τρόπος συχνότητας σαρώσεως: γραμμική, λογαριθμική, σαρώσεως προς τα εμπρός και προς τα πίσω, σταθερή συχνότητα
(4) Τρόποι συχνότητας σαρώσεως: 1 έως 32767.
(5) Χρόνος συχνότητας σαρώσεως: σταθερή συχνότητα/μονό 1-3600 λεπτά, μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώσεως.
(6) Μέγιστη επιτάχυνση 1000m/s 2 (χωρίς φορτίο)
(7) Μέγιστη ταχύτητα: 1,8 m/s
(8) Μέγιστη μετατόπιση: 51 mmp-p (χωρίς φορτίο), διπλή κορυφή
(9) Μετατόπιση από την πρόσκρουση: 51 mm
(10) Βάρος του κινούμενου σπείρου: 14 kg
(11) Κατευθύνσεις δονήσεων: κάθετες + οριζόντιες δονήσεις
(12) Κύμα δονήσεων: sinus, random, shock
(13) Διαμέτρος του κινούμενου σπείρου: Φ240 mm
(14) Διάσταση συστήματος δονήσεων ((mm): W1046*H660*D783mm
(15) Βάρος συστήματος δονήσεων: 900kg

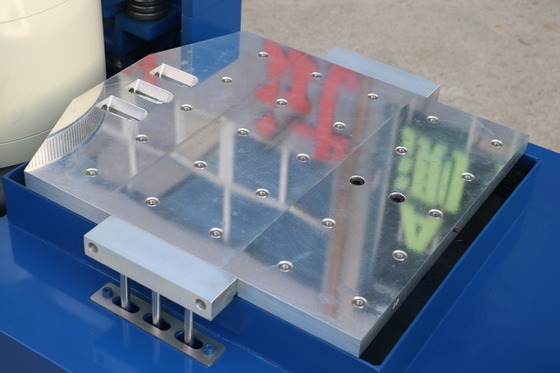

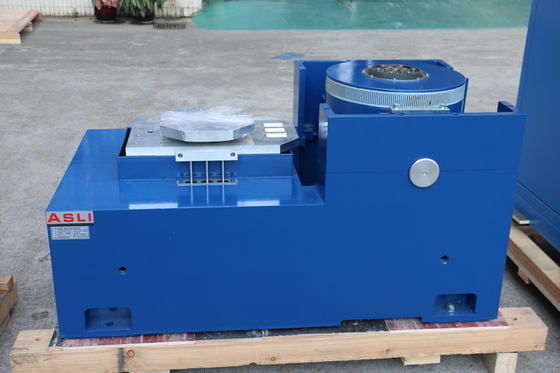

Χαρακτηριστικά οριζόντιας στάθμης σχετικά με τη μηχανή δοκιμής δονήσεων:
Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιωθεί η ικανότητα φόρτωσης και η απόδοση ολόκληρου του πάγκου μηχανής.
Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ολοκληρωμένου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση προκατάληψης.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
Εγκατάσταση Απαιτήσεις με μηχανή δοκιμής δονήσεων:
(1) Οι χρήστες θα πρέπει να προετοιμάζουν ανελκυστήρες και εργαλεία μεταφοράς για την μετακίνηση του εξοπλισμού, καθώς είναι πολύ βαρύ, επίσης, βεβαιωθείτε
Η πόρτα είναι αρκετά μεγάλη για να αφήσει μέσα τον εξοπλισμό.
(2) Το περιβάλλον λειτουργίας του μηχανήματος πρέπει να είναι σε θερμοκρασία δωματίου και με καλό εξαερισμό.Η διαστημική απόσταση των μηχανών
Η αριστερή/δεξιά/πίσω πλευρά πρέπει να είναι ελάχιστα 700 mm, η μπροστινή πλευρά πρέπει να είναι ελάχιστα 1500 mm.
Τεχνικές παραμέτρουςΤρεις άξονες Ηλεκτροδυναμική μηχανή δοκιμής για την αξιοπιστία του προϊόντος
| Σχήμα | Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη ταχύτητα ((m/s) | Καθορισμένη αντικατάσταση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Αίτηση γιαΨηλά και οριζόντια συστήματα δονήσεων υψηλής συχνότητας ηλεκτροδυναμικής:
Είμαστε κατασκευαστής ηλεκτρικών σειρών δονήσεων, υιοθετήσαμε την "διπλή-μαγνητική δομή κυκλώματος","Αεροπορική υποστήριξη" και "κουρέματα κυλίνδρων και γραμμική καθοδήγηση""Απομόνωση τρυνιόν" προηγμένη σύγχρονη τεχνολογία
και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε δοκιμή τρίαξονικών σινουσοειδών δονήσεων X, Y, Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, που πρέπει να ολοκληρωθούν
από το κλασικό (μισό - sinus, τραπεζοειδές, κύμα πριονίδας) πάχος και το σόκ απόκριση φάσμα δοκιμή.
στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, την ηλεκτρονική, τις ηλεκτρικές συσκευές, τις επικοινωνίες,
Οικιακές συσκευές και άλλα πεδία.
Συσκευή για σύστημα ηλεκτροδυναμικών δονητικών κουνελιών μεγάλης ισχύος:
Πρώτα ταινία PP, και μετά αφρός 10mm ανάμεσα στη μηχανή και την θήκη, και έξω είναι η τυποποιημένη θήκη αντιφράγματος εξαγωγής.
