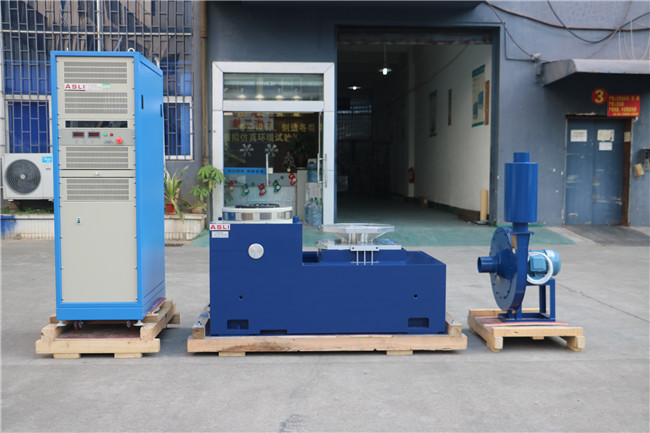

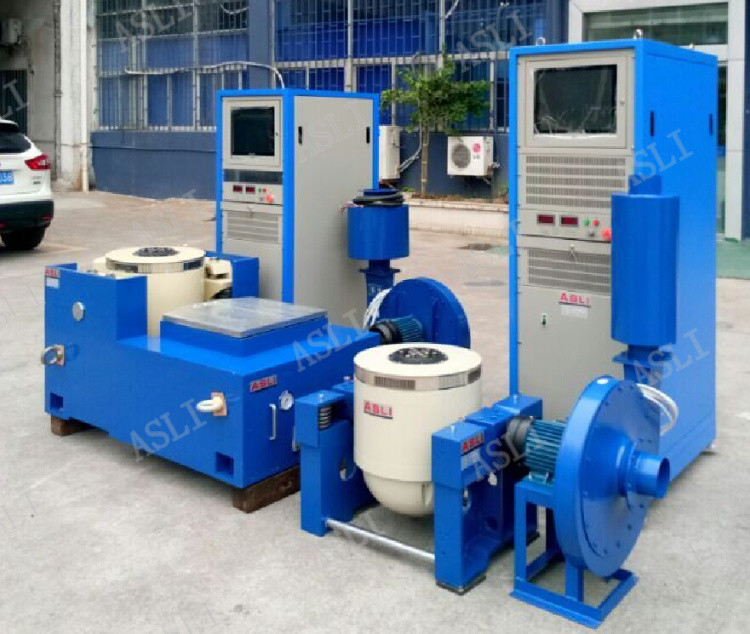

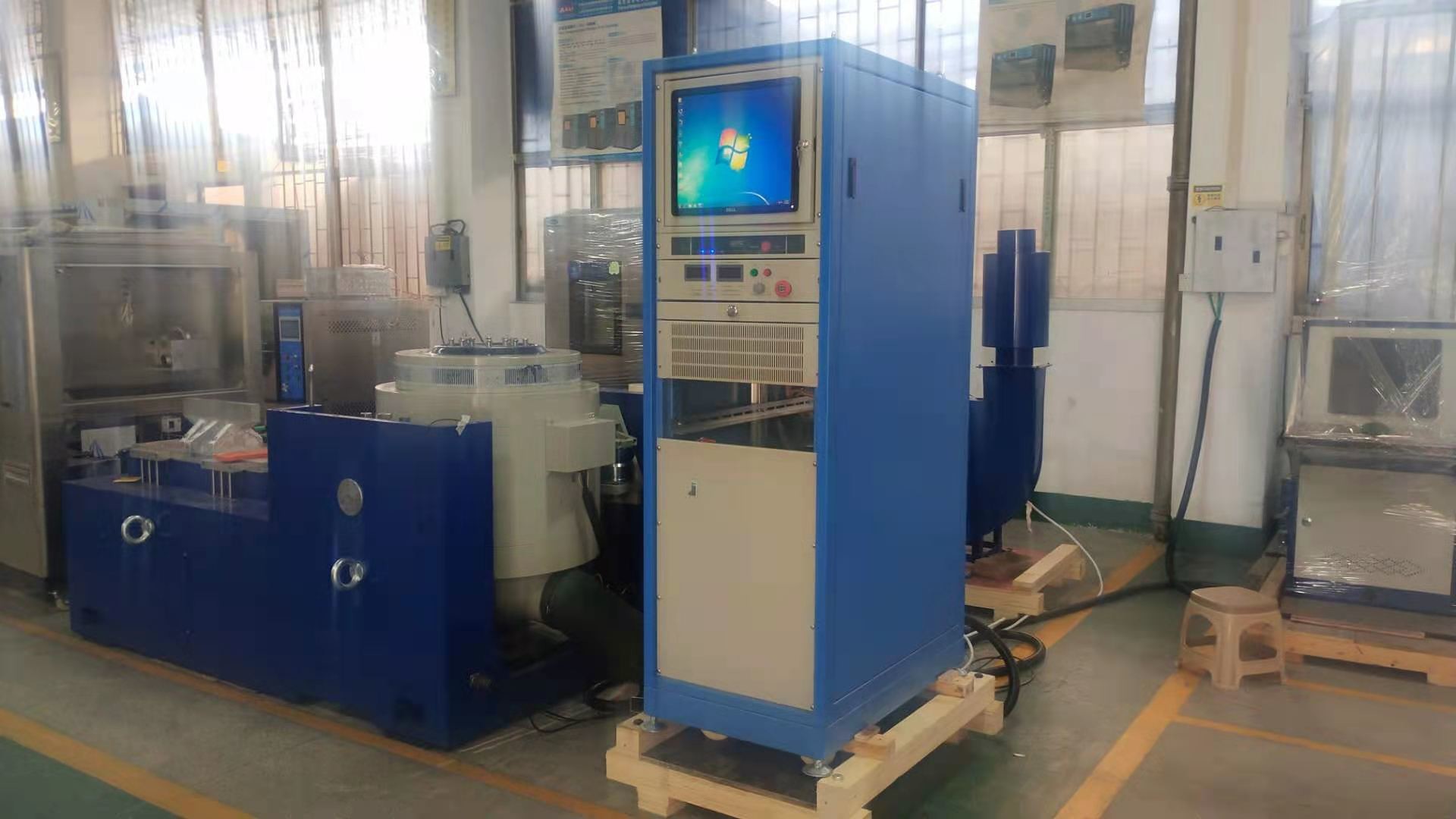

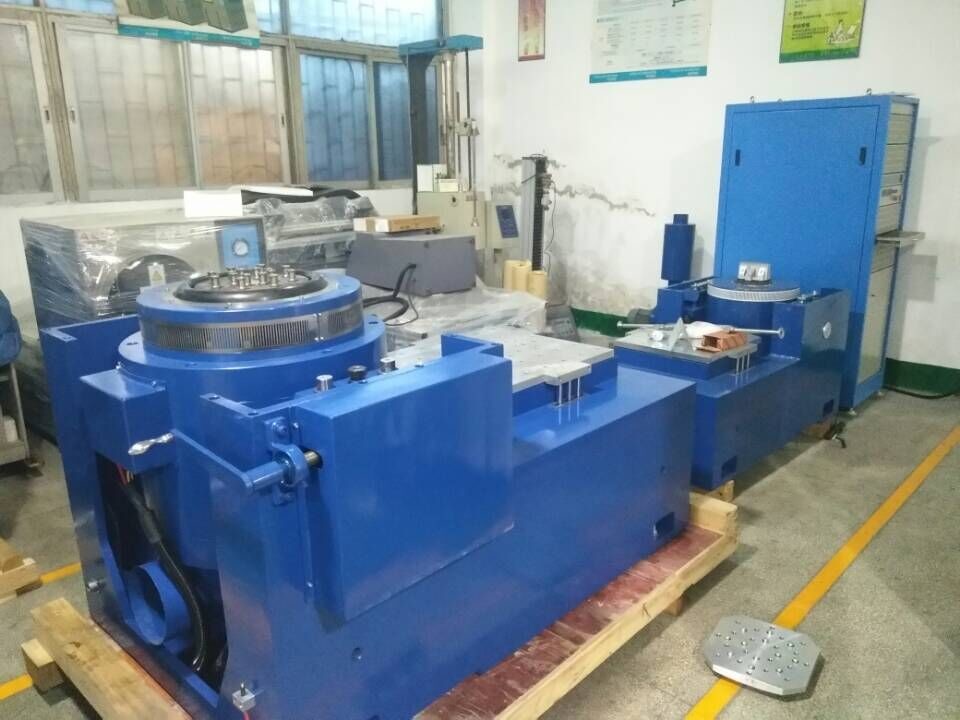

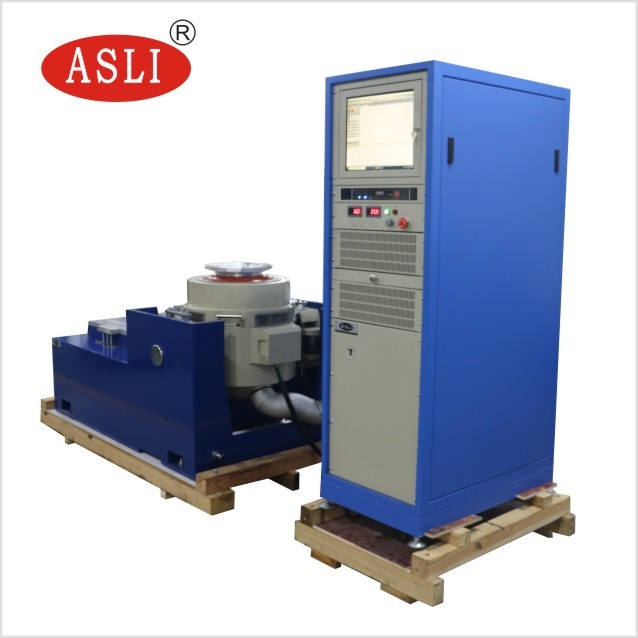

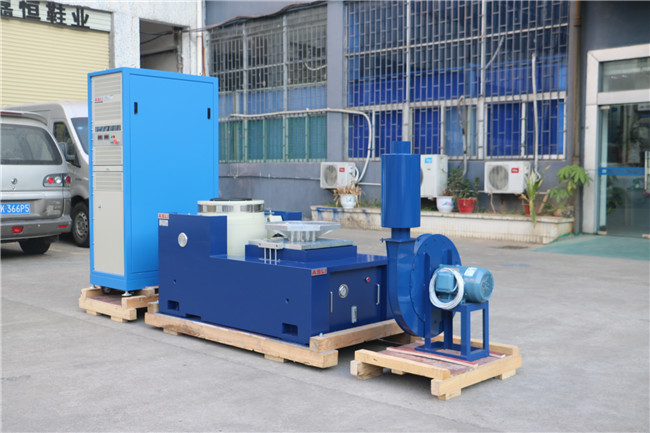

3 μηχανή δοκιμής δόνησης ημιτόνου άξονα για τη δοκιμή κλονισμού και δόνησης
Product Details
| Πρότυπο δοκιμής: | Mil-STD-810G | Κατεύθυνση δόνησης: | 3 άξονας |
|---|---|---|---|
| Δύναμη δονητών: | 20KN | Κατάλληλος: | Ανώτατα στοιχεία δοκιμής φόρτωσης 300kgs |
| Κλίμακα συχνοτήτων: | 3 ~ 3500Hz | Επιτάχυνση: | 100G |
| applucatuib: | Μέρη αυτοκινήτων | Λειτουργία: | Δοκιμή κλονισμού και δόνησης |
| Επισημαίνω |
Μηχανή δοκιμής δόνησης φόρτωσης 300kgs,20KN μηχανή δοκιμής δόνησης,Όργανα μέτρησης δόνησης ημιτόνου |
||
Product Description
Για να μας βοηθήσετε να προτείνουμε το καταλληλότερο μοντέλο για εσάς Μηχανή Δοκιμής Δονήσεων Ημιτόνου 3 Αξόνων (Εξοπλισμός Μέτρησης Δονήσεων για Δοκιμές Κρούσης και Δονήσεων), παρακαλούμε προετοιμάστε τις ακόλουθες πληροφορίες και στείλτε τις μαζί με το ερώτημά σας:
- Περιγραφή δείγματος
- Μάζα δείγματος προς δοκιμή
- Διαστάσεις δείγματος
- Προφίλ δοκιμής (εάν υπάρχει)
- Μέγιστη επιτάχυνση που απαιτείται για τη δοκιμή
- Κατεύθυνση δοκιμής: Άξονες X, Y, Z ή μόνο κατεύθυνση Z
| Προδιαγραφές Συστήματος | ||
|---|---|---|
| Μοντέλο Συστήματος | ES-20 | |
| Εύρος Συχνότητας (Hz) | 3 ~ 3500 | |
| Ονομαστική Δύναμη (N) | Ημίτονο | 20000 |
| Τυχαίο | 20000 | |
| Κρούση | 40000 | |
| Μέγιστη Επιτάχυνση | Ημίτονο (m/s²) | 1000 |
| Τυχαίο (m/s² rms) | 1000 | |
| Κρούση (m/s²) | 2000 | |
| Μέγιστη Ταχύτητα | Ημίτονο (m/s) | 1.8 |
| Κρούση (m/s) | 1.8 | |
| Μέγιστη Μετατόπιση (mm p-p) | 51 | |
| Μάζα Κινητού Πηνίου | 30 kg | |
| Διάσταση Κινητού Πηνίου | Διάμ. 320 mm | |
| Μέγιστο Φορτίο | 300 kg | |
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Δύναμη Τυχαίου (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p mm) | Μέγ. Φορτίο (kg) | Κινητό Πηνίο (kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
- Διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και ορθολογικός σχεδιασμός.
- Ρουλεμάν κυλίνδρων ράβδου ανατροπής με ευθεία και προσανατολισμένη προς εισαγωγή σύνθετη ακαμψία σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομονωμένη βάση στήριξης ειδικά για χρήση ορμόνης, με ευκολία μετακίνησης για εγκατάσταση.
- Το προηγμένο σύστημα κίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού βελτιώνει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία του ρουλεμάν με μικρό φαινόμενο μπάλας, αυξάνουν την ικανότητα του τραπεζιού δόνησης και βελτιώνουν την απόδοση χαμηλών συχνοτήτων.
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με τη Μηχανή Δοκιμής Δονήσεων Ημιτόνου 3 Αξόνων (Εξοπλισμός Μέτρησης Δονήσεων για Δοκιμές Κρούσης και Δονήσεων), μη διστάσετε να στείλετε το ερώτημά σας.
