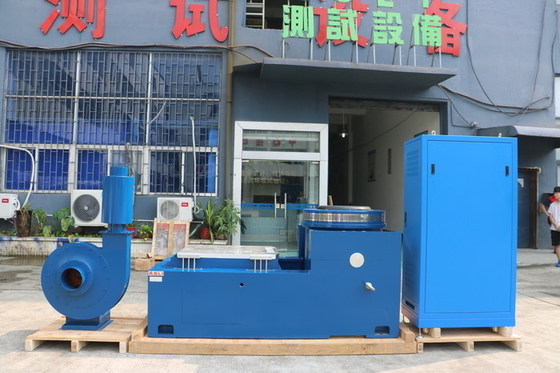

Πίνακας δονητών υψηλής συχνότητας τύπων ηλεκτροδυναμικής για τις δοκιμές δόνησης
Product Details
| Δύναμη του αέρα: | 30000N | Συχνότητα: | 3 έως 2500hz |
|---|---|---|---|
| Ταχύτητα: | 10,8m/s | Μετατόπιση: | 80mm ή προσαρμοσμένος |
| Κατεύθυνση δονήσεων: | κάθετη ή x,y,z | Μέγιστο φορτίο: | 450 κιλά |
| πληρούν τα πρότυπα: | ISTA | Λειτουργία: | τυχαία δοκιμή δόνησης |
| Επισημαίνω |
1.8m/s πίνακας δονητών,30000N πίνακας δονητών,Πίνακας δονητών δόνησης τύπων ηλεκτροδυναμικής |
||
Product Description
Αυτή η δονούμενη τράπεζα υψηλής συχνότητας χρησιμοποιεί τεχνολογία διαμόρφωσης πλάτους παλμού ημιτόνου από ψηφιακό ενισχυτή ισχύος. Η αρχή λειτουργίας της είναι η εξής: χρησιμοποιώντας το τροφοδοτικό μεταγωγής υψηλής συχνότητας του πεδίου MOSFET, ένα ψηφιακό κύκλωμα ενισχύει και αποκαθιστά το σήμα χαμηλής τάσης που εισάγεται από τον ελεγκτή. Η έξοδος στη συνέχεια τροφοδοτεί το κύκλωμα κινούμενου πηνίου του δοκιμαστή δόνησης, οδηγώντας την κίνηση της τράπεζας επέκτασης. Τα κύρια εξαρτήματα του ψηφιακού ενισχυτή ισχύος περιλαμβάνουν την μπροστινή μονάδα ελέγχου, τη μονάδα ενισχυτή ισχύος, το κύκλωμα προστασίας, το τμήμα ισχύος και το ηλεκτρικό ντουλάπι.
Λήψη Συστήματος Δοκιμής Δόνησης Υψηλής Συχνότητας ES-30 (PDF)
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού σταδίου.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος: χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου λίκνισης με ευθεία και προσανατολισμένη εισαγωγή ακαμψία σύνθετου σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομονωμένη βάση άξονα αφιερωμένη στη χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία στο σύστημα κίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού ενισχύει το αποτέλεσμα ψύξης.
- Η στατική ακαμψία και η δυναμική ακαμψία του ρουλεμάν βελτιστοποιούνται, αυξάνοντας την ικανότητα της δονούμενης τράπεζας και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγ. Φορτίο (Kg) | Κινούμενο Πηνίο (Kg) | Διάσταση Κινούμενου Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Μοντέλο | Βάρος (kg) | Μέγ. Συχνότητα (Hz) | Μέγεθος Πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Είμαστε ένας μακροχρόνιος κατασκευαστής εξοπλισμού δοκιμών. Τα τελευταία 25 χρόνια, έχουμε αφιερωθεί σε εξοπλισμό περιβαλλοντικών δοκιμών προσομοίωσης και μηχανές δοκιμών δόνησης και κρούσης. Ο Δονούμενος Τραπέζι Δόνησης, ο οποίος πληροί τα πρότυπα ISTA και εκτελεί δοκιμές τυχαίας κρούσης, είναι ένα από τα αστέρια προϊόντα μας. Έχουμε λάβει πιστοποίηση CE για αυτό το μηχάνημα.
Εάν έχετε οποιεσδήποτε ερωτήσεις ή ανάγκες σχετικά με τον Ηλεκτροδυναμικό Τύπο Δονούμενης Τράπεζας Υψηλής Συχνότητας για Δοκιμές Δόνησης, μη διστάσετε να επικοινωνήσετε μαζί μας.
Product Highlights
Το Electrodynamics High Frequency Shaker Table παρέχει ημιτονοειδή δύναμη 30000N, 3-2500Hz, μέγιστο φορτίο 450kg και τυχαίες δοκιμές δόνησης συμβατές με ISTA. Διαθέτει χαμηλή διαρροή μαγνητικής ροής, βελτιωμένη ψύξη και προσαρμόσιμη μετατόπιση και κατεύθυνση κραδασμών. Πιστοποιημένο CE με 25ετή εμπειρία στην κατασκευή.
