Σύστημα δοκιμής μηχανικών δονήσεων ES-10.pdf

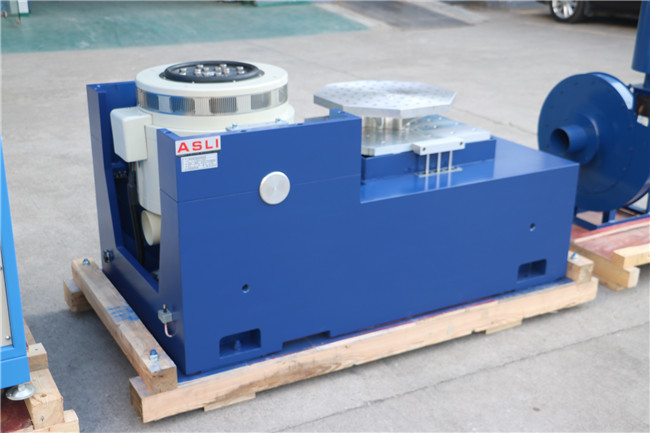

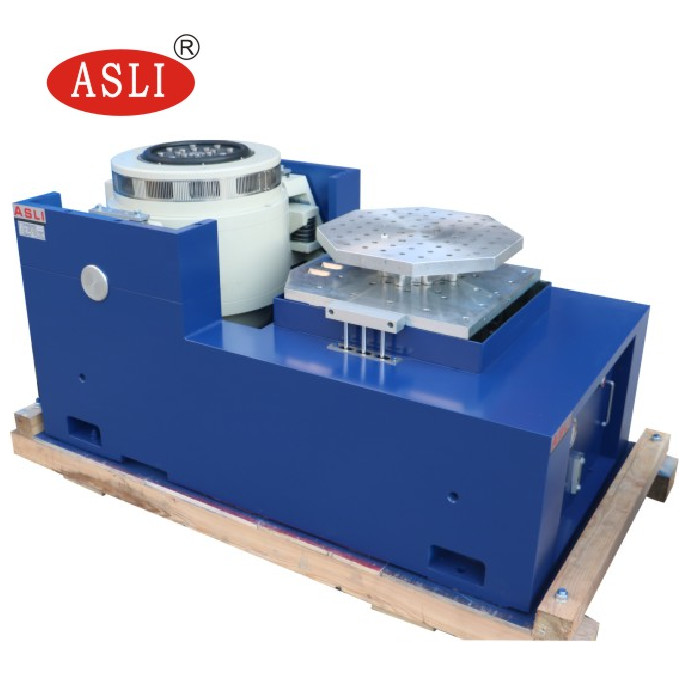

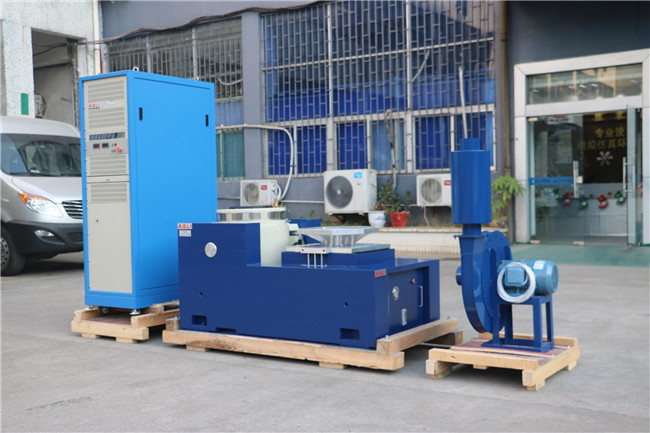

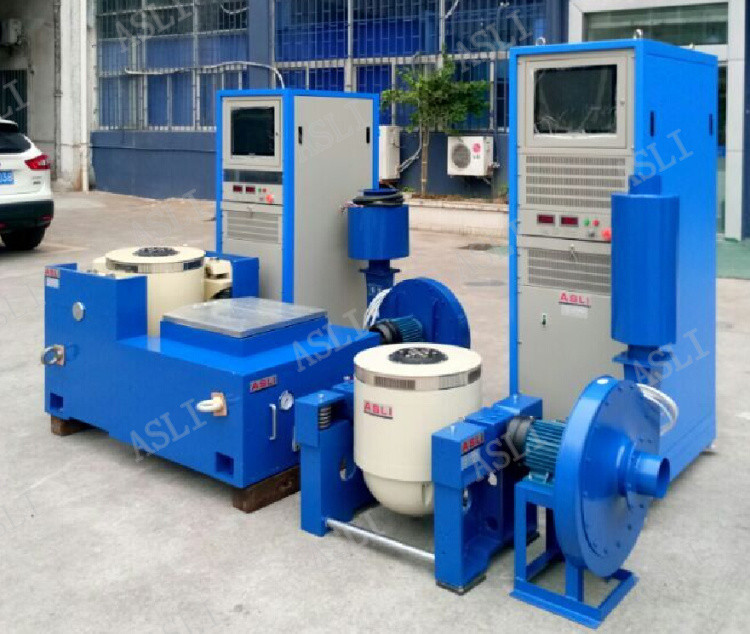

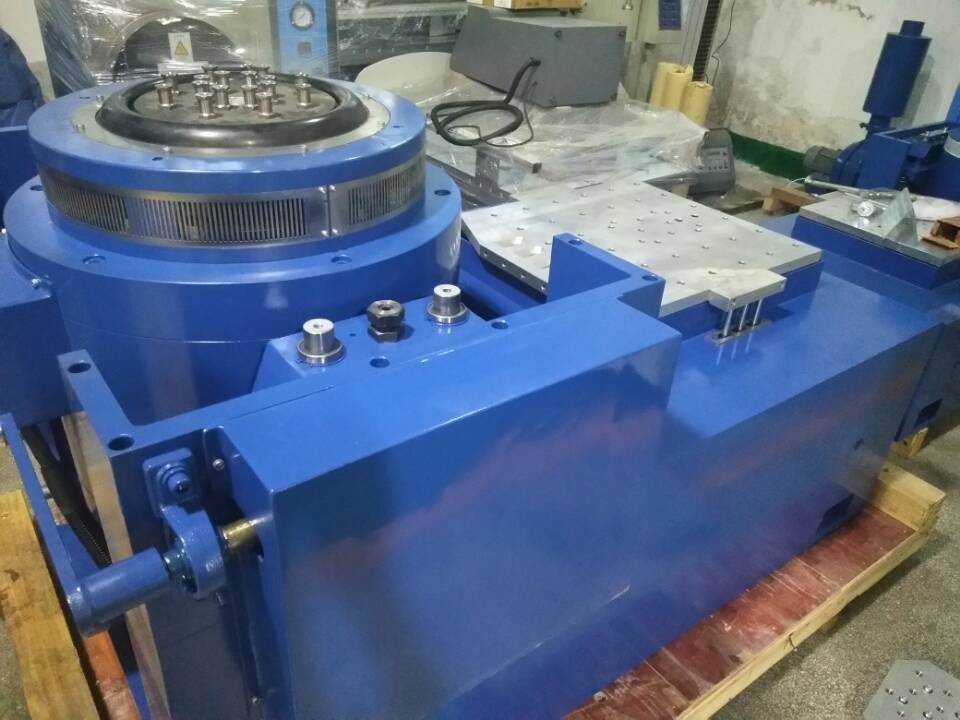

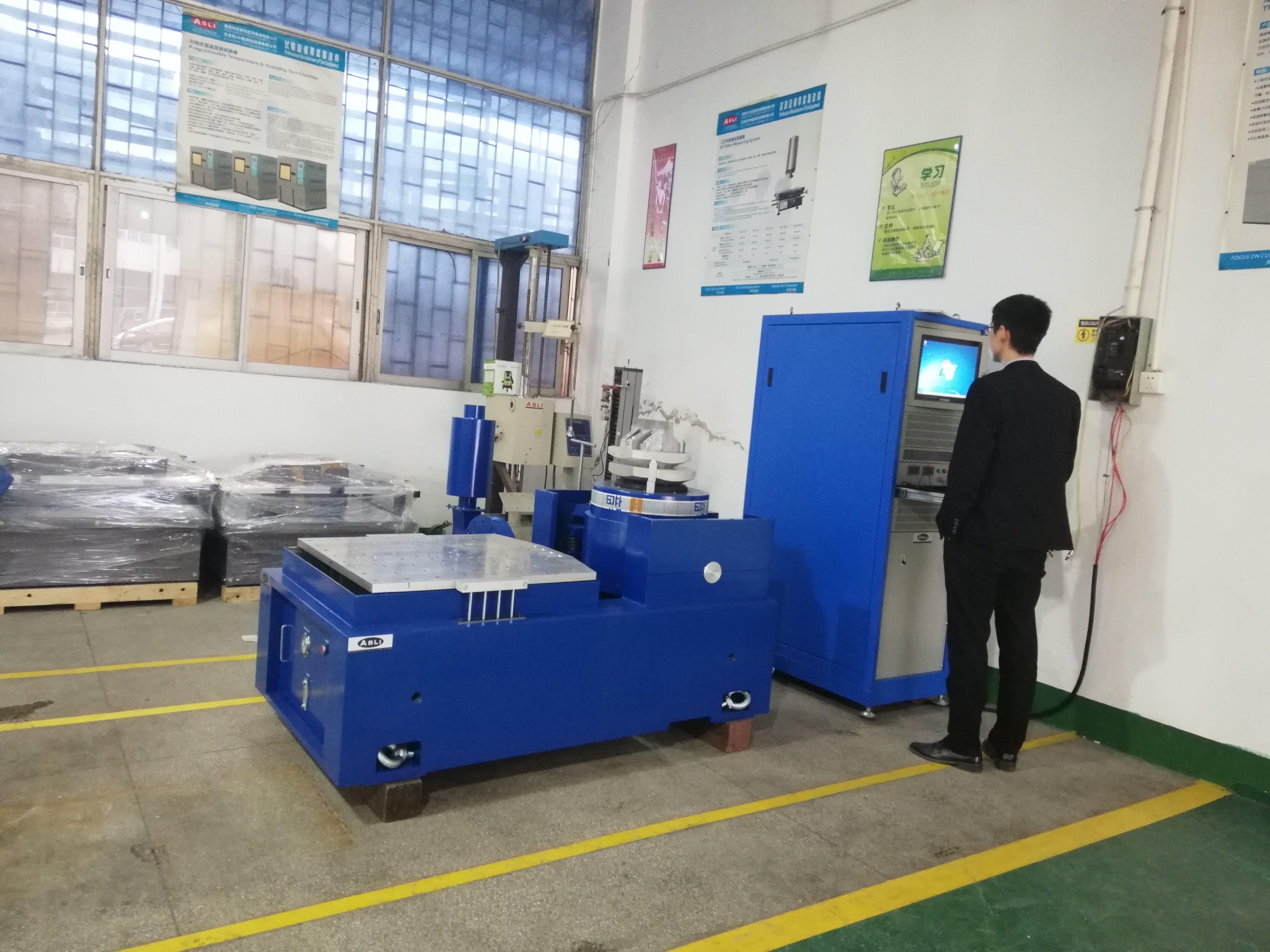

Ηλεκτρομαγνητικό σύστημα δοκιμής δονήσεων υψηλής συχνότητας για έρευνα και ανάπτυξη
Ανεξάρτητη έρευνα και ανάπτυξη παραγωγής στην ίδια βιομηχανία για την υψηλή απόδοση άριστη ποιότητα, συντήρηση και τεχνική υποστήριξη.
τεχνικές παραμέτρους:
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ΕΡΓΟΜΙΣΜΟΣ Πολλαπλών Τρόπων
Σινικό, τυχαίο, αντανάκλαση αναζήτηση και κατοικία, τυπική πρόσκρουση και οδική προσομοίωση λειτουργίες.
Δυνατότητα μεταφοράς της δύναμης
Ο κεντρικός αερόσακος φορτίου έχει μεγάλη στατική ακαμψία, μικρή δυναμική ακαμψία, ισχυρή ικανότητα μεταφοράς και καλή επίδραση όταν αλλάζουν τα πλάσματα.
Ελέγχος παρεμβολών
Διπλή μαγνητική σχεδίαση διαρροή ροής και το μαγνητικό πεδίο είναι ομοιόμορφα επιλυθεί σε ισχυρό ηλεκτρομαγνητικό πεδίο ελέγχου κυκλώματος παρεμβολές
τεχνικές παραμέτρους οριζόντιου επεκτατήρα:
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
Πέντε χιλιάδες 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
τεχνικές παραμέτρους κάθετου διευρυτήρα:
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επενδύσεις | 180 | 350 | 1000 × 1000 |
Οποιαδήποτε αμφιβολία ή ανάγκη σχετικά με το σύστημα δοκιμής ηλεκτρομαγνητικών υψηλών συχνοτήτων δονήσεων για έρευνα και ανάπτυξη, παρακαλούμε να αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μας.
