Ηλεκτροδυναμικός Δοκιμαστής Δόνησης Υψηλής Συχνότητας ISTA / ASTM Καλής Ποιότητας
Εργάζεστε για τις δοκιμές συσκευασίας σας που θα…
Επαληθεύστε την καταλληλότητα για τελική χρήση
Βοηθήστε στην επίλυση προβλημάτων με την τρέχουσα συσκευασία
Προσδιορίστε πιθανές εξοικονομήσεις κόστους στη συσκευασία
Παρέχετε ένα τεχνικό μέσο σύγκρισης επιλογών συσκευασίας
Προσδιορίστε ή επαληθεύστε ότι πληρούνται οι απαιτήσεις μιας προδιαγραφής, κανονισμού ή σύμβασης
Παρέχετε τυπικά δεδομένα για τη διασφάλιση ποιότητας
Παρέχετε αποδεικτικά στοιχεία για την ευθύνη προϊόντος, τις πατέντες ή τους ισχυρισμούς προϊόντος
Προβλέψτε την απόδοση μιας συσκευασίας κατά τη διανομή και τη χρήση από τους πελάτες σας
Για σύστημα δοκιμής δόνησης, παρακαλούμε ετοιμάστε τα παρακάτω και στείλτε το ερώτημά σας, θα σας βοηθήσουμε να σας προτείνουμε κατάλληλο μοντέλο
Περιγραφή Δείγματος
Μάζα Δείγματος Δοκιμής
Διαστάσεις Δείγματος
Προφίλ δοκιμής εάν είναι διαθέσιμο
Μέγιστη επιτάχυνση δοκιμής
Δοκιμή κατεύθυνσης X,Y,Z ή μόνο δοκιμή κατεύθυνσης Z
Προδιαγραφή μοντέλου στην οθόνη
| Προδιαγραφές Συστήματος | |||
| Μοντέλο Συστήματος: | ES- 60 | ||
| Εύρος Συχνότητας: | 3~2800 | ||
| Ονομαστική Δύναμη | Ημίτονο N | 60000 | |
| Τυχαίο N | 60000 | ||
| Κρούση N | 120000 | ||
| Μέγιστη Επιτάχυνση. | ημίτονο (m/s2) | 1000 | |
| Τυχαίο (m/s2 rms) | 1000 | ||
| Κρούση(m/s2) | 2000 | ||
| Μέγιστη Ταχύτητα. | ημίτονο (m/s2) | 1.8 | |
| Κρούση(m/s2) | 1.8 | ||
| Μέγιστη Μετατόπιση. | Μέγιστη Διαδρομή mm (p-p) |
51 | |
| Κινητό Πηνίο | 50kgs | ||
| Διάσταση κινητού πηνίου | Διάμετρος 450mm | ||
| Μέγιστο Φορτίο: | 750kgs | ||
Άλλες διαθέσιμες επιλογές δονητή δόνησης
| Μοντέλο |
Ονομαστικό Ημίτονο Δύναμη (N) |
Ονομαστικό Τυχαίο Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική Επιτάχυνση (m/s2) | Ονομαστική Ταχύτητα(m/s) |
Ονομαστική Μετατόπιση (p-p)mm |
Μέγιστο Φορτίο (Kg) | κινητό πηνίο(Kg) |
Διάσταση Κινητό πηνίο(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Παράδειγμα δόνησης για τυχαία δοκιμή
Χαρακτηριστικά:
1. Καλοσχεδιασμένος δυναμικός σκελετός κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
2. Διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και ορθολογική.
3. Ρουλεμάν κυλίνδρων ράβδου rocker ευθεία και εισαγόμενη σύνθετη ακαμψία σώματος, ικανότητα εκκεντρικού φορτίου.
4. Ανεξάρτητο ίδρυμα απομόνωσης τραβέρσας για χρήση ορμόνης, η εγκατάσταση ευκολίας μετακίνησης.
5. Προηγμένη τεχνολογία κίνησης γύρω από το σύστημα για να διασφαλιστεί η υψηλή αξιοπιστία του δυναμικού κύκλου.
6. Νέος σχεδιασμός αγωγού και βελτίωση της ψυκτικής επίδρασης.
7. Στατική ακαμψία, δυναμική ακαμψία του ελαφρού μπαλονιού ρουλεμάν, αύξηση της χωρητικότητας του τραπεζιού δόνησης, βελτίωση της απόδοσης χαμηλής συχνότητας.
Τεχνικές Παράμετροι Οριζόντιου Τραπεζιού Δόνησης (Δοκιμή άξονα Z)
Τεχνικές Παράμετροι Κάθετου Τραπεζιού Δόνησης (Δοκιμή άξονα X,Y):

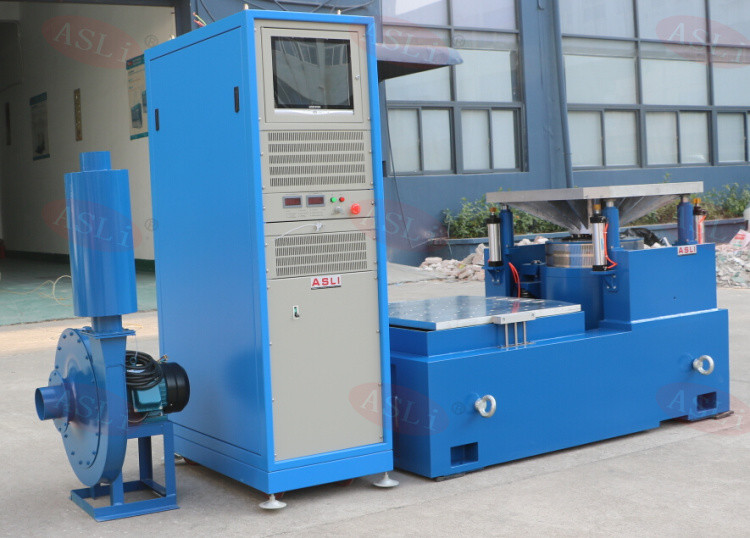

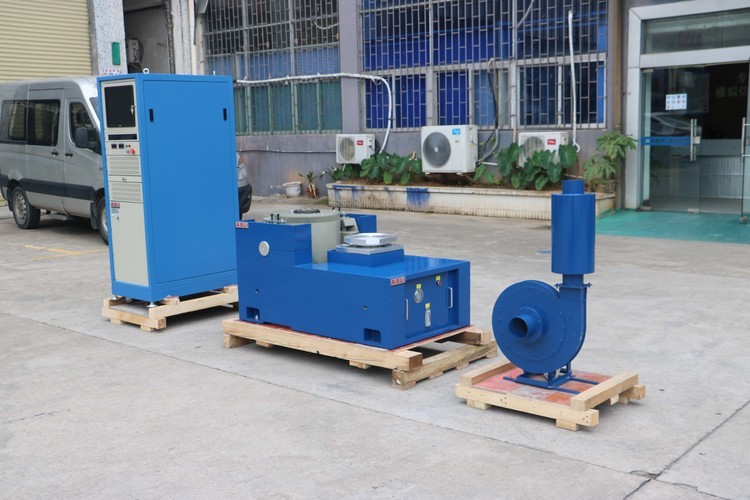

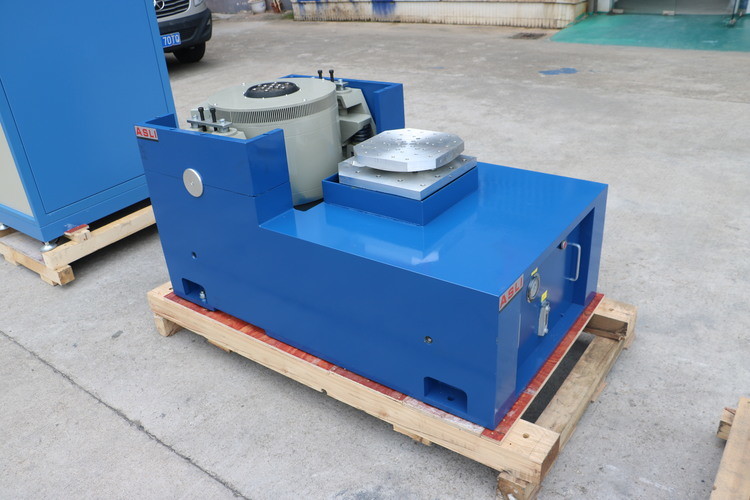

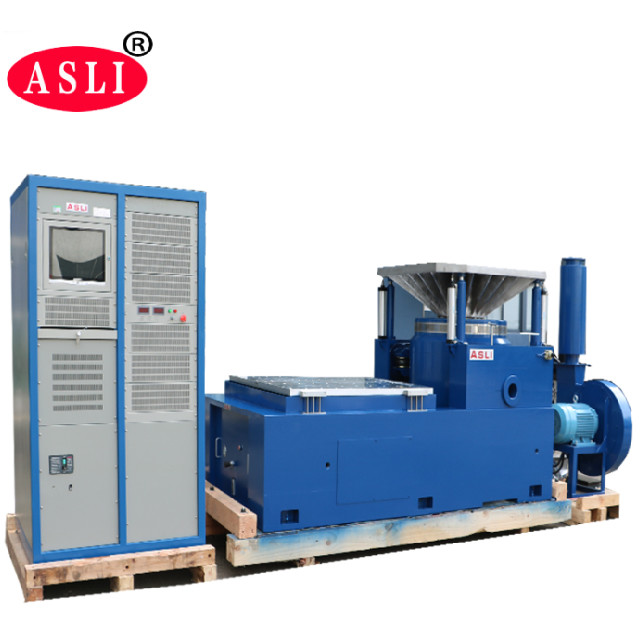

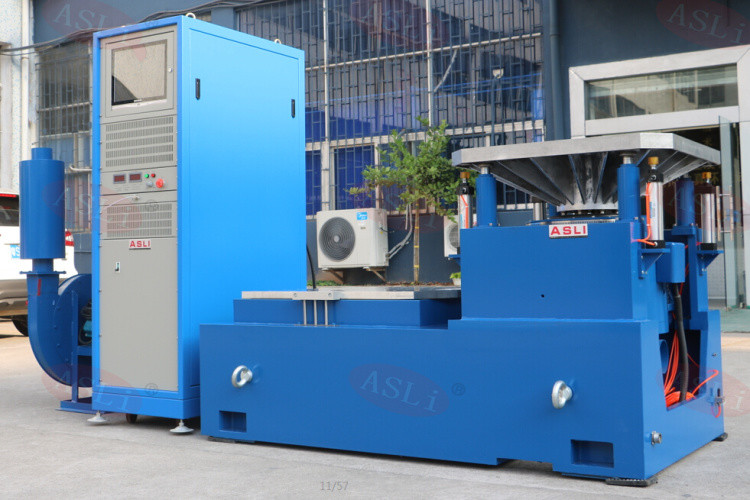

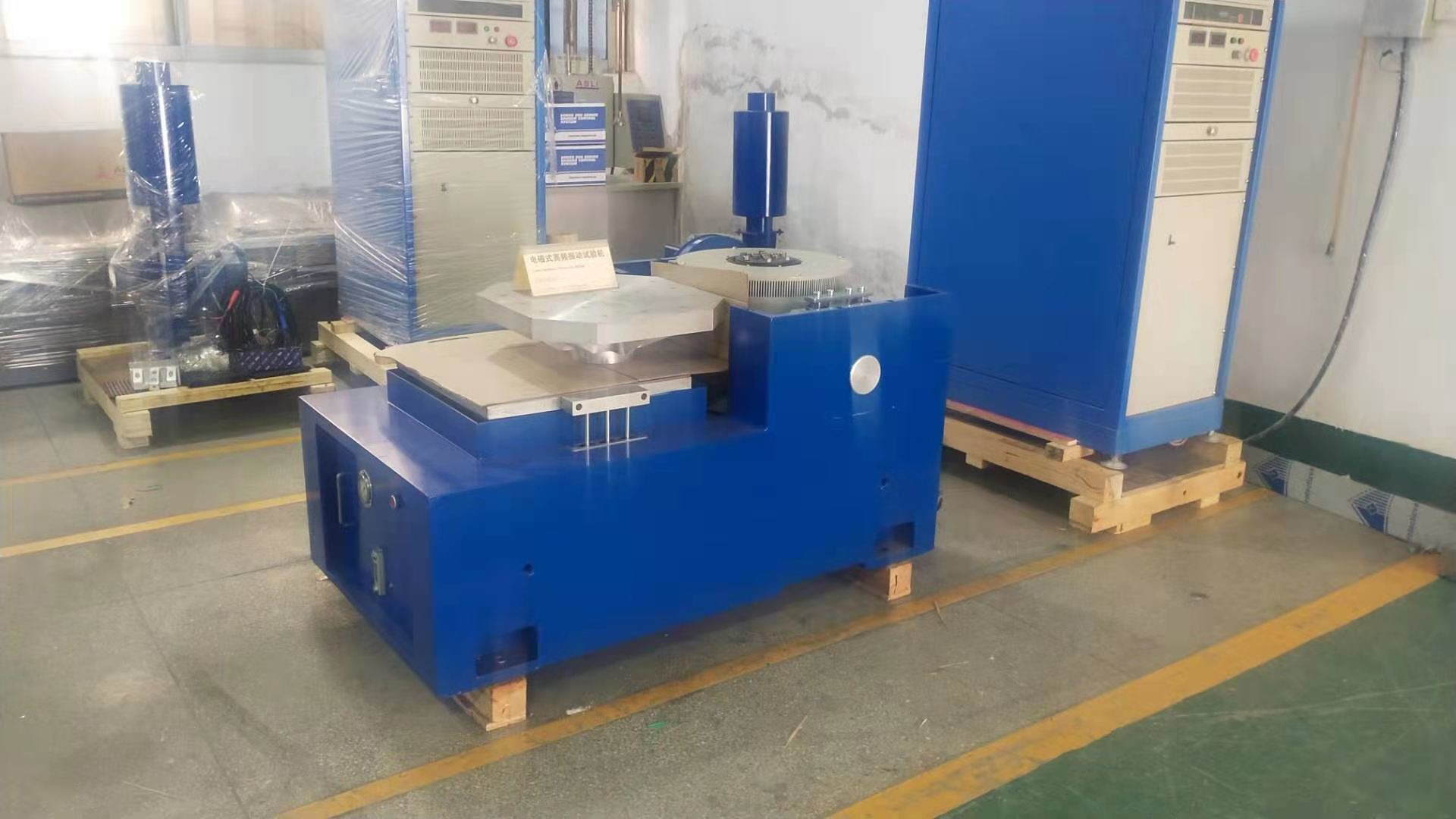

Φωτογραφίες για αναφορά:
Επίσκεψη Πελάτη στην Εταιρεία ASLi:
Εάν έχετε οποιαδήποτε αμφιβολία ή ανάγκη σχετικά με τον Ηλεκτροδυναμικό Δοκιμαστή Δόνησης Υψηλής Συχνότητας ISTA / ASTM Καλής Ποιότητας, μη διστάσετε να στείλετε το ερώτημά σας.
