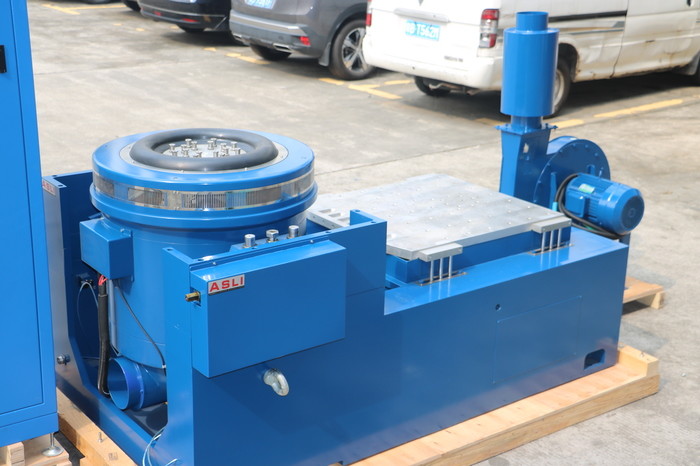

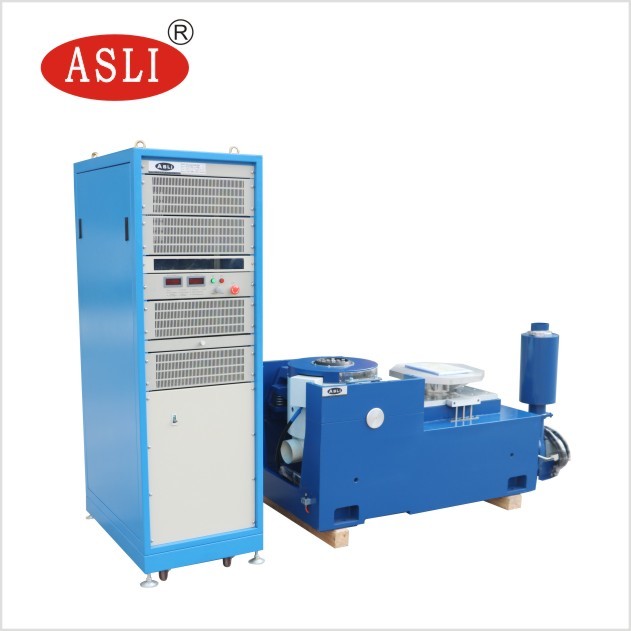

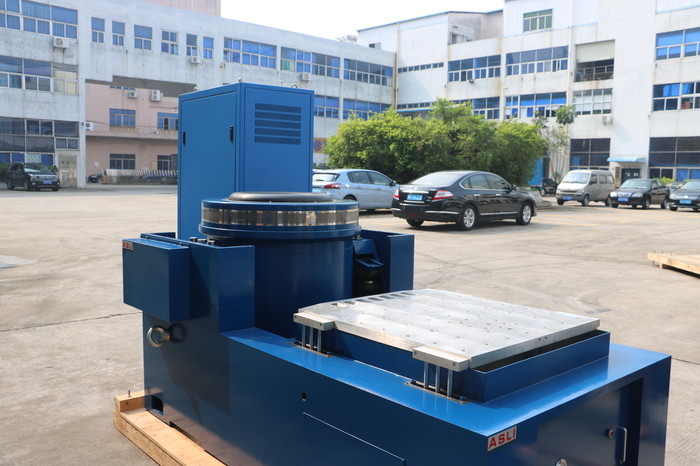

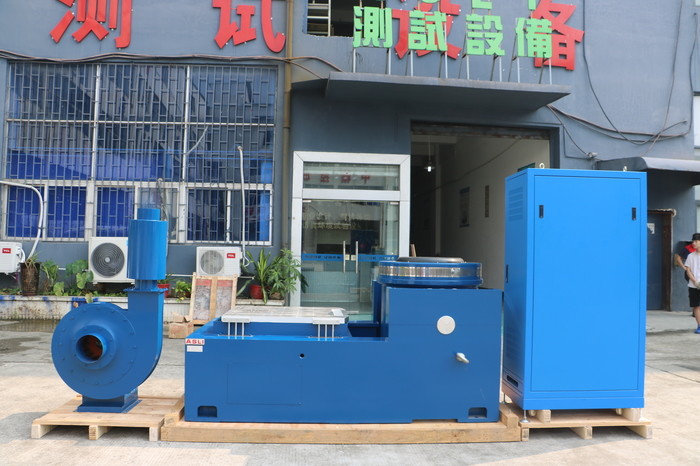

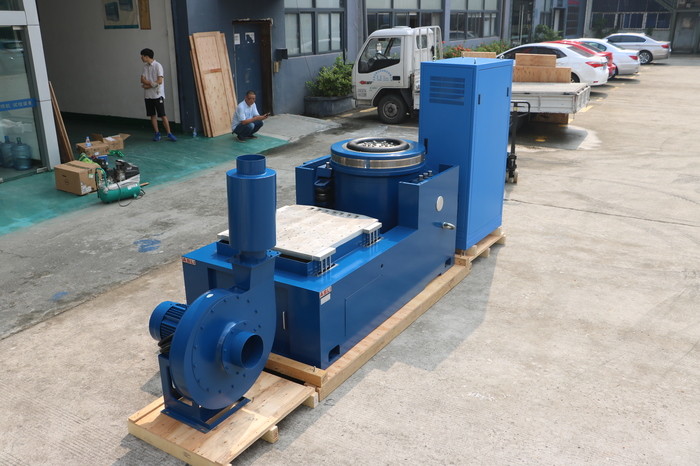

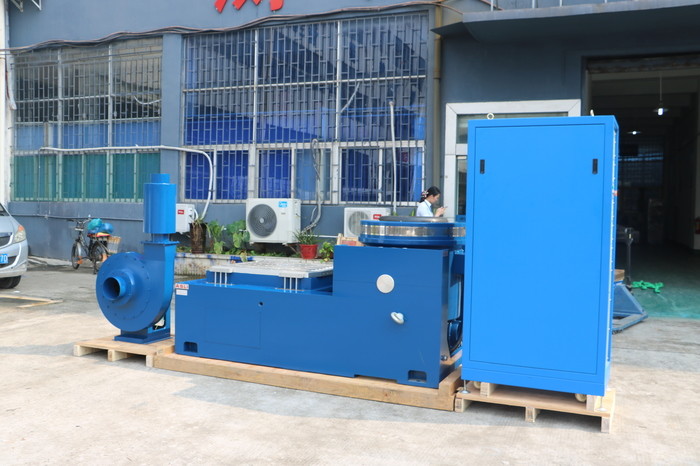

Un38.3 τυποποιημένη μηχανή δοκιμής δόνησης μπαταριών δοκιμής για την ημιτονοειδή δοκιμή δόνησης
Product Details
| ημιτονοειδής δύναμη: | 3000N | Ταχύτητα: | 1.6m/s |
|---|---|---|---|
| Κατεύθυνση δόνησης: | κατακόρυφος οριζόντιος | Εφαρμογή: | Μπαταρία |
| Συχνότητα: | 3~3500HZ | Εξουσία: | 380V 3 φάση |
| Εκτόπισμα: | 25 mm | Πρότυπο δοκιμής: | UN38.3 |
| Λειτουργία: | Ημιτονοειδής δοκιμή δόνησης | ||
| Επισημαίνω |
Μηχανή 1.6m/s δοκιμής δόνησης,μηχανή δοκιμής δόνησης,Ημιτονοειδής μηχανή δοκιμής δόνησης μπαταριών |
||
Product Description
Είμαστε κατασκευαστής προϊόντων Ηλεκτροδυναμικών Δοκιμαστών Δονήσεων Υψηλής Συχνότητας. Τα συστήματά μας υιοθετούν προηγμένες τεχνολογίες, όπως δομή διπλού μαγνητικού κυκλώματος, αυτο-παραγόμενους κύκλους δράσης σκελετού, αερομεταφερόμενη υποστήριξη, ρουλεμάν και γραμμική καθοδήγηση, και απομόνωση άξονα. Αυτές οι τεχνολογίες επιτρέπουν την ολοκλήρωση δοκιμών ημιτονοειδών δονήσεων σε τρεις άξονες X, Y, Z και δοκιμών τυχαίων δονήσεων ευρέος φάσματος, καθώς και κλασικών δοκιμών παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) και δοκιμών φάσματος απόκρισης κραδασμών.
Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις οικιακές συσκευές και άλλους τομείς.
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
- Σχεδιασμός δύο μαγνητικών κυκλωμάτων με χαμηλή διαρροή μαγνητικής ροής, συμπαγής και ορθολογική δομή.
- Ρουλεμάν κυλίνδρων ράβδου ροκέρ με ευθεία και προσανατολισμένη εισαγωγή ακαμψίας σύνθετου σώματος, παρέχοντας ισχυρή ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο θεμέλιο άξονα αφιερωμένο στην απομόνωση δονήσεων, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού ενισχύει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία του ρουλεμάν βελτιστοποιούνται, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
- Ονομαστική Δύναμη: Ημιτονοειδής δύναμη 3000N; Τυχαία δύναμη 3000N; Δύναμη κρούσης 6000N
- Εύρος Συχνότητας: 3Hz έως 3500Hz; Σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημίτονο, τυχαία, κρούση
- Λειτουργία Σάρωσης Συχνότητας: Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
- Αριθμός Σαρώσεων Συχνότητας: 1 έως 32767
- Χρόνος Σάρωσης Συχνότητας: Σταθερή συχνότητα / μονή 1–3600 λεπτά; μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας
- Μέγιστη Επιτάχυνση: 1000 m/s² (χωρίς φορτίο)
- Μέγιστη Ταχύτητα: 1.6 m/s
- Μέγιστη Μετατόπιση: 25 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση Κρούσης: 25 mm
- Βάρος Κινητού Πηνίου: 3.5 kg
- Κατευθύνσεις Δόνησης: Κάθετη
- Κύμα Δόνησης: Ημίτονο, τυχαίο, κρούση
- Διάμετρος Κινητού Πηνίου: Φ150 mm
- Διάσταση Συστήματος Δόνησης: Π750 × Υ599 × Β680 mm
- Βάρος Συστήματος Δόνησης: 490 kg
| Μοντέλο | Ονομαστική Ημιτονοειδής Δύναμη (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (kg) | Κινητό Πηνίο (kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Η δομή διπλού μαγνητικού κυκλώματος εξασφαλίζει υψηλή ένταση μαγνητικού πεδίου και μειώνει τη διαρροή ροής. Ειδική δομή απομαγνητισμού μπορεί να μειώσει τη διαρροή ροής κάτω από 1 mT.
- Ελατήρια τύπου U, κυλίνδρους και γραμμικό ρουλεμάν παρέχουν ισχυρή αντίσταση σε παραμορφωτικό φορτίο.
- Τα ελατήρια αέρα χρησιμοποιούνται για την απομόνωση δονήσεων. Το σύστημα δονήσεων λειτουργεί σταθερά ακόμη και με βαρύ φορτίο, χωρίς να χρειάζεται ειδικό θεμέλιο.
- Παρέχονται συσκευές προστασίας για υπερθέρμανση, υπερφόρτωση, υπερβολικό ρεύμα, υπέρταση και υπερμετατόπιση του δοκιμαστή δονήσεων. Οι συσκευές προστασίας ηλεκτρικού δικτύου καλύπτουν υπέρταση, υπόταση και έλλειψη φάσης. Η προστασία ισχύος κίνησης περιλαμβάνει περιορισμό ρεύματος, ομαλή εκκίνηση, υπερθέρμανση, βραχυκύκλωμα και προστασία σφάλματος μονάδας.
- Μπορεί να ολοκληρώσει ημιτονοειδείς, τυχαίες και δοκιμές περιβαλλοντικών κρούσεων.
- Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για διακύμανση τάσης – ≤±10% είναι αποδεκτό.
- Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για αντίσταση γείωσης – ≤4Ω είναι αποδεκτό.
- Υψηλή αξιοπιστία, ιδιαίτερα κατάλληλο για μακροχρόνια λειτουργία.
- Εντός ενός μικρού πάγκου φόρτωσης, επιτυγχάνονται υψηλότερη επιτάχυνση και συχνότητα λειτουργίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανής.
- Η οριζόντια βάση και η βάση δονήσεων είναι ενιαίου τύπου, με τέλεια δομή και βολική εγκατάσταση και ρύθμιση.
- Σιδηρόδρομος στατικής πίεσης, σχήματος V, με ικανότητα αντίστασης σε κλίση και αντίστασης σε πλάγια φόρτιση. Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
| Μοντέλο | Μέγεθος Πάγκου (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινούμενων Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Η κάθετη επεκτεινόμενη βάση VT και οι καθορισμένοι σφιγκτήρες υπολογίζονται με ακρίβεια και σχεδιάζονται σχολαστικά για να διασφαλίσουν ότι ο πελάτης αποκτά την καλύτερη απόδοση, με τέλεια δομή, υψηλής ποιότητας υλικό και εξαιρετική κατασκευή.
| Μοντέλο | Βάρος (kg) | Μέγιστη Συχνότητα (Hz) | Μέγεθος Πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλή Βάση) | 220 | 350 | Φ1200 |
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τη Μηχανή Δοκιμών Δονήσεων Μπαταριών UN38.3 για Ημιτονοειδή Δοκιμή Δονήσεων, μη διστάσετε να επικοινωνήσετε μαζί μας.
