Κάθετα και οριζόντια ηλεκτροδυναμικά εξεταστικά συστήματα δόνησης με το φάσμα απάντησης κλονισμού
Product Details
| μέθοδος δόνησης: | Δόνηση &Random ημιτόνου | κατεύθυνση δόνησης: | Κάθετη και Οριζόντια |
|---|---|---|---|
| Συχνότητα: | 3~3000Hz | εκτόπισμα: | 51 χιλιοστά |
| Εφαρμογή: | Μπαταρία | Πρότυπο: | Un38.3 |
| Λειτουργία: | Φάσμα απάντησης κλονισμού | δύναμη δόνησης: | 20 KN |
| Επισημαίνω |
Ηλεκτροδυναμικό σύστημα δοκιμών κραδασμών,vertical horizontal vibration shaker,shock response spectrum vibration system |
||
Product Description

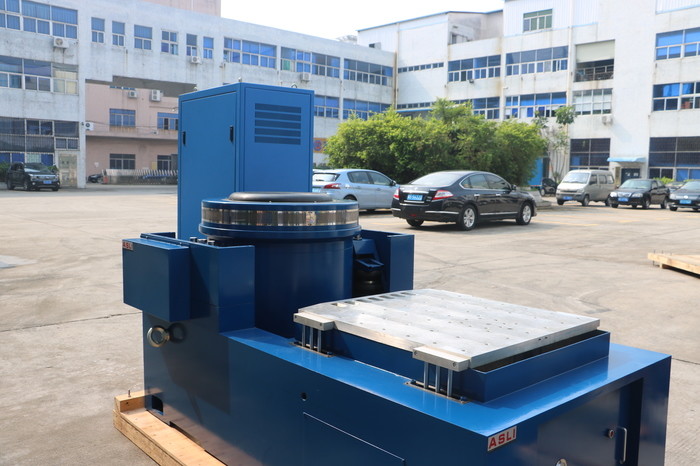

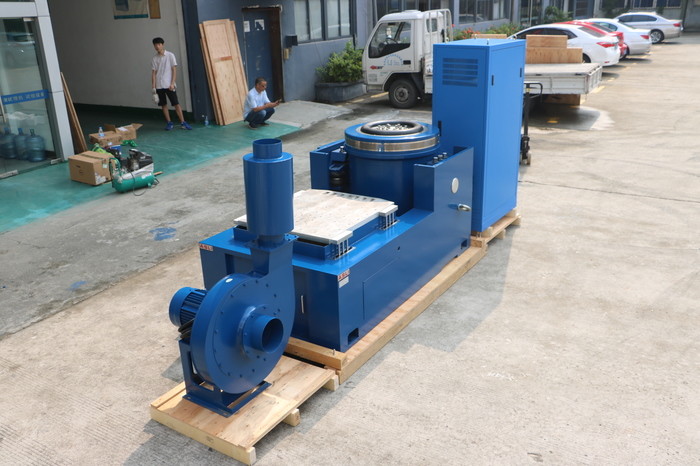

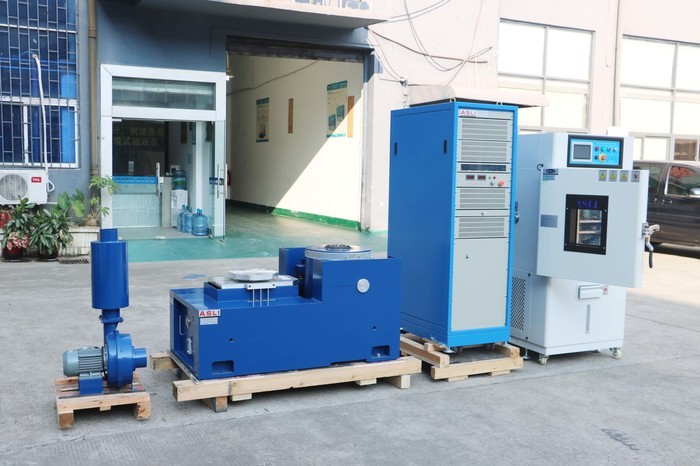

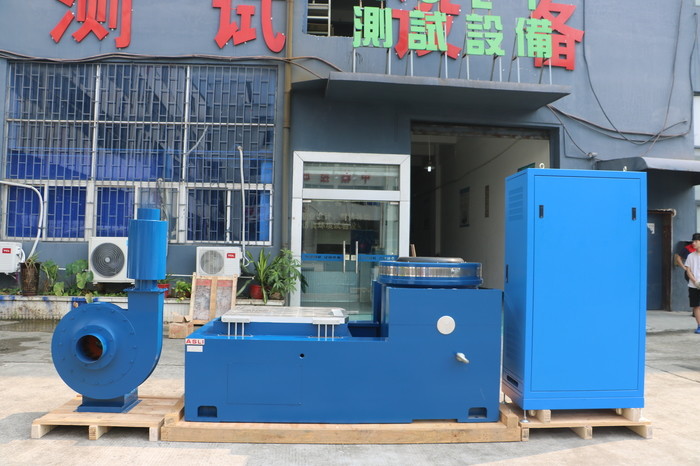

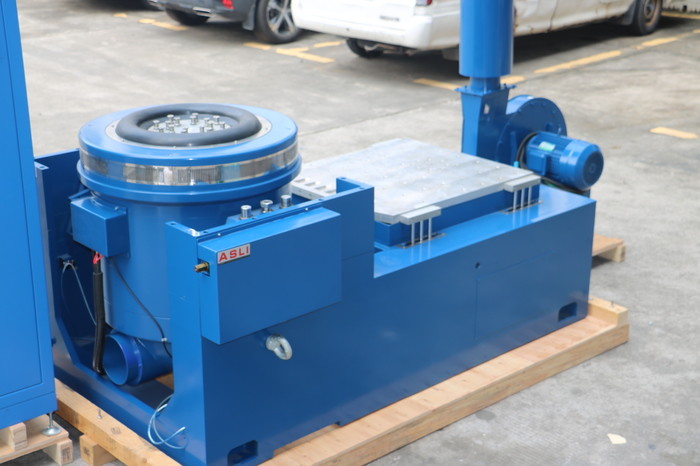

Τα κάθετα και οριζόντια ηλεκτροδυναμικά συστήματα δοκιμών δονήσεων με φάσμα απόκρισης κρούσης παρέχουν ολοκληρωμένες τρισδιάστατες δοκιμές δονήσεων ημιτονοειδούς και τυχαίας ευρείας ζώνης, μαζί με κλασικές δοκιμές παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) και ανάλυση φάσματος απόκρισης κρούσης. Αυτά τα συστήματα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές και τις οικιακές συσκευές.
Λήψη: Εξοπλισμός Δοκιμών Δονήσεων ES-20 (PDF)- GB/T 31486-2015 — Απαιτήσεις ηλεκτρικής απόδοσης και μέθοδοι δοκιμών για μπαταρίες έλξης ηλεκτρικών οχημάτων
- UL 1642:2012 — Πρότυπο για μπαταρίες λιθίου
- UL 2054:2012 — Οικιακές και Εμπορικές Μπαταρίες
- UN38.3 (2012) — Μέρος 3: Πρόταση για μεταφορά επικίνδυνων εμπορευμάτων — Εγχειρίδιο δοκιμών και προτύπων
- IEC 62133-2:2017 — Απαιτήσεις ασφαλείας για φορητές σφραγισμένες δευτερεύουσες κυψέλες και για μπαταρίες κατασκευασμένες από αυτές, για χρήση σε φορητές εφαρμογές — Μέρος 2: Συστήματα λιθίου
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Δύναμη Τυχαίας Δόνησης (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου με υψηλότερη συχνότητα αξονικού συντονισμού.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Ρουλεμάν κυλίνδρων βραχίονα ταλάντευσης με ευθεία, εισαγόμενη σύνθετη ακαμψία σώματος και ισχυρή ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο θεμέλιο στήριξης ειδικά για απομόνωση δονήσεων, προσφέροντας βολική κινητή εγκατάσταση.
- Προηγμένη τεχνολογία σε όλο το κινητό σύστημα διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού βελτιώνει την ψυκτική επίδραση.
Ο κάθετος επεκτεινόμενος πάγκος VT και οι καθορισμένοι σφιγκτήρες υπολογίζονται με ακρίβεια και σχεδιάζονται σχολαστικά για να διασφαλίσουν ότι οι πελάτες αποκτούν την καλύτερη απόδοση μέσω μιας τέλειας δομής, υλικών υψηλής ποιότητας και ανώτερης κατασκευής.
| Μοντέλο | Βάρος (kg) | Μέγιστη Συχνότητα (Hz) | Μέγεθος Πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
- Ο μικρός πάγκος φόρτωσης επιτρέπει υψηλότερη επιτάχυνση και συχνότητα λειτουργίας, βελτιώνοντας την ικανότητα φόρτωσης και τη συνολική απόδοση του πάγκου μηχανής.
- Ο οριζόντιος πάγκος και ο πάγκος δονήσεων είναι ενιαίου τύπου με τέλεια δομή, βολικοί στην εγκατάσταση και τη ρύθμιση.
- Στατική πίεση τροχιάς, σχήματος V, με ικανότητα αντίστασης στην κλίση και αντίστασης σε πλάγια φόρτιση.
- Ενσωματωμένη αντλία λαδιού με καλή δομή και εύκολη λειτουργία.
Εάν έχετε οποιεσδήποτε ερωτήσεις ή ανάγκες σχετικά με τα κάθετα και οριζόντια ηλεκτροδυναμικά συστήματα δοκιμών δονήσεων με φάσμα απόκρισης κρούσης, μη διστάσετε να στείλετε την ερώτησή σας.
