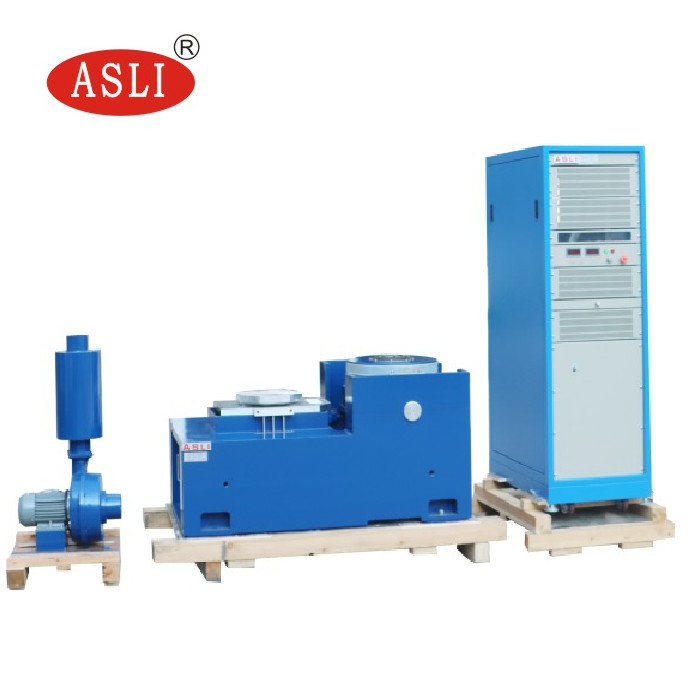

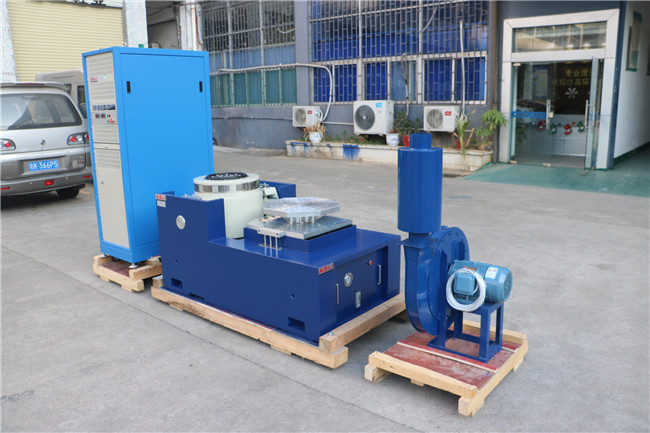

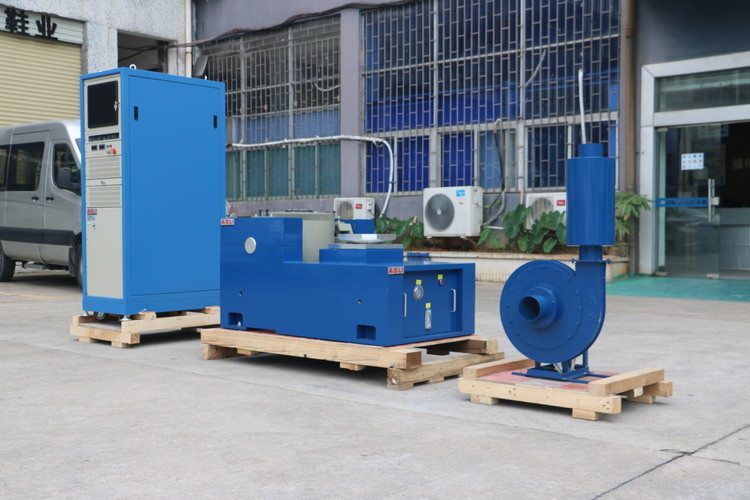

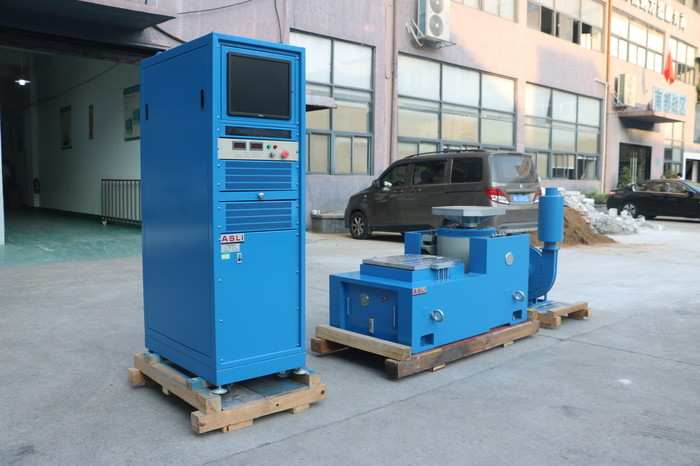

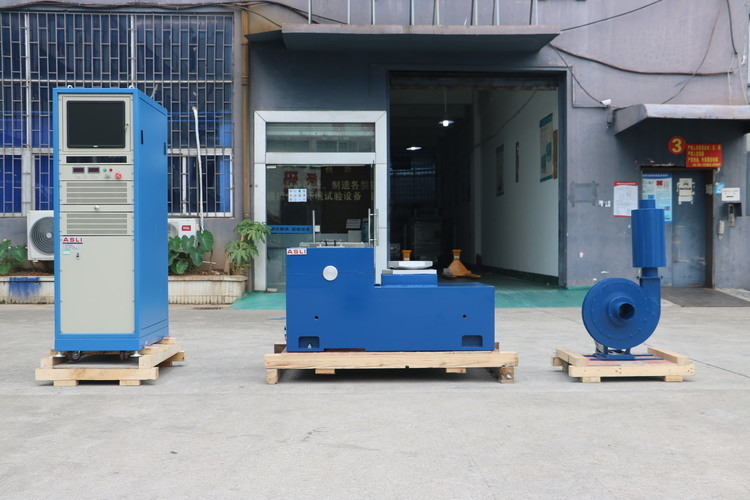

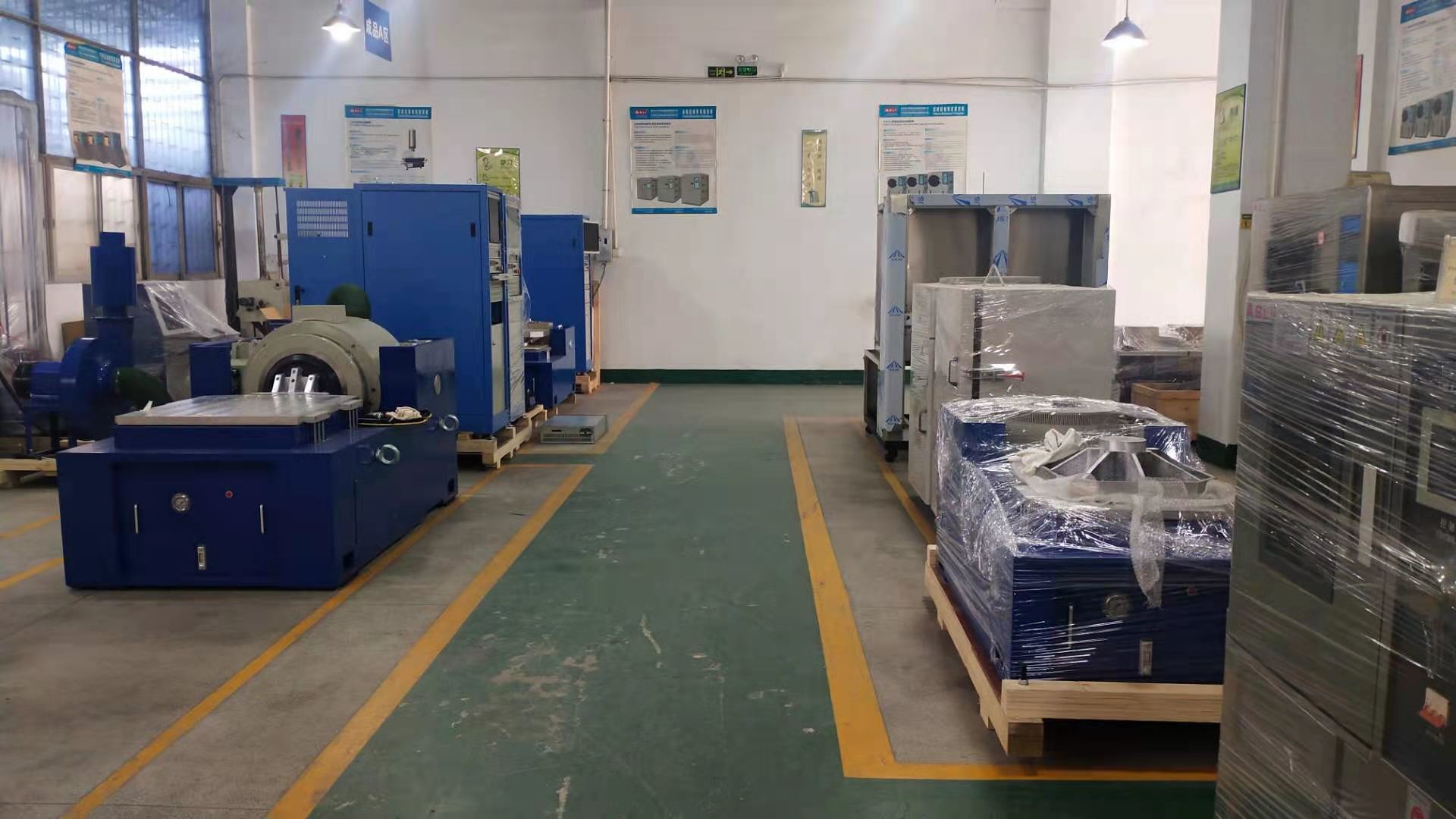

Ηγετικός κατασκευαστής Συστήματα δοκιμής αντοχής σε ηλεκτροδυναμικές δονήσεις υψηλής συχνότητας με επιτάχυνση 100g
Το ηλεκτρομαγνητικό τραπέζι δονήσεων χρησιμοποιείται ευρέως στην άμυνα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τα αυτοκίνητα, τις οικιακές συσκευές και άλλες βιομηχανίες.Αυτός ο τύπος εξοπλισμού χρησιμοποιείται για την έγκαιρη ανίχνευση των σφαλμάτων, προσομοιώνοντας την πραγματική κατάσταση εργασίας και τη δοκιμή αντοχής της δομής, η εφαρμογή του προϊόντος είναι ευρεία, το πλάτος εφαρμογής είναι προφανές, το αποτέλεσμα της δοκιμής είναι αξιοσημείωτο και αξιόπιστο.,σάρωση, προγραμματισμός, πολλαπλασιαστής συχνότητας, λογάριθμος, μέγιστη επιτάχυνση, διαμόρφωση πλάτους, έλεγχο χρόνου, πλήρης λειτουργίας έλεγχο υπολογιστή, απλή σταθερή επιτάχυνση/σταθερή πλάτος.Εξοπλισμός λόγω συνεχούς βλάβης σε δοκιμή 3 μηνών, σταθερή απόδοση, αξιόπιστη ποιότητα.
Προδιαγραφές
| Ονομασία | Ηγετικός κατασκευαστής Συστήματα δοκιμής αντοχής σε ηλεκτροδυναμικές δονήσεις υψηλής συχνότητας | ||||||||
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ΠΕΡΙΛΗΜΑ ΤΩΝ ΠΕΡΙΛΗΜΑΤΩΝ ΑΠΟΦΑΣΗΣ
| Χειροκρότημα(ES-30) | ||
| Δύναμη sinus (κορυφή) | 30kN | |
| Δύναμη κρούσης (κορυφή) | 60 kN | |
| Περιοχή συχνοτήτων | 5~2,800 Hz | |
| Μετατόπιση (αδιάλειπτη) | 100 χιλιοστά | |
| Μέγιστη ταχύτητα | 10,8 m/s | |
| Μέγιστη επιτάχυνση | 100G | |
| Διάμετρος θωράκισης | 445 mm | |
| 1Σττάξη συχνότητας συντονισμού | 2,400 Hz | |
| Επιτρεπόμενη εκκεντρική στιγμή | >500 Nxm | |
| Βάρος θωράκισης | 40 κιλά | |
| Διάσταση βίδα HE/ST | Επενδύσεις0(μετρική) | |
| Συχνότητα απομόνωσης από αξονικές δονήσεις | <3 Hz | |
| Μαξ. Μαξ.ΠΑϊλόουντ | 500 κιλά | |
| Διαρροή μαγνητικού ρεύματος | ≤1 mT | |
| Μέγεθος (L × W × H, χωρίς συσκευασία) | 1,330x860x1,250 mm | |
| Βάρος (μη συσκευασμένο) | 2,500 kg | |
| Εγκατάσταση | Καουτσούκ (απαραίτητες βίδες αγκυρώσεως) | |
| Ενισχυτής ισχύος (DA-30) | ||
| Έξοδος ενισχυτή | 30 kVA | |
| ΣΕΠ | >65 dB | |
| Ονομαστική τάση εξόδου | 120 στροφές | |
| Απόδοση ενισχυτή | >90% | |
| Μέγεθος (L × W × H, χωρίς συσκευασία) | 800x900x2.100 mm | |
| Βάρος (μη συσκευασμένο) | 500 κιλά | |
| Επνευστήρας | ||
| Όγκος αέρα | 0.46m3/s | |
| Δύναμη | 7.5 kW | |
| Διάμετρος αεραγωγού | 200 χμ | |
| Πίεση αέρα | 80,8 kPa | |
| Εγκατάσταση | Δυνατότητα σύνδεσης με το ταβάνι (έως δύο στροφές 90 μοιρών), μέγιστη διάρκεια 20 ̊ | |
| Οριζόντια πίνακα γλιστρίματος | ||
| Μέγεθος | 600x600 χιλιοστά | |
| Δάχος | 45 χιλιοστά | |
| ΣυχνότηταΕγώ...μιμηθείτε | 2,000 Hz | |
| ΑποτελεσματικήmΚώλο | 54 κιλά | |
|
Σημείωση: 1Για καλύτερη ομοιότητα χρησιμοποιείται ελαιόλιδο υψηλής πίεσης. |
||
| ΔονήσειςΕλεγκτής καιΕπιταχυνόμετρο | ||
| Ελεγκτής δονήσεων | Ελεγκτής δονήσεωνμε το Σίνος, τυχαίο, σοκ και αυτοβαθμοποίηση. | |
| Επιταχυνόμετρο | 100mV/g, εύρος: 50g, συχνότητα εργασίας: 1-10kHz, βάρος: 11g, με καλώδιο χαμηλού θορύβου 10ft | |
| Άλλες υποστηριζόμενες λειτουργίες/συσκευές | ||
| Περιβαλλοντικά Επιμελητήρια | Υποστηριζόμενη | |
| Κινητές συσκευές | Προσαρμόσιμη | |
| Πίνακες μόνωσης | Προσαρμόσιμη | |
| Εγκατάσταση | Προσαρμόσιμη | |
| Περιβάλλον εργασίας του συστήματος | ||
| Πεδίο θερμοκρασίας | 0-40°C | |
| Περιοχή υγρασίας | 0~90%, χωρίς συμπύκνωση. | |
| Απαιτήσεις ισχύος | 380V/3ph/50 Hz,40kVA | |
| Πίεση συμπιεσμένου αέρα | 0.6 Mpa | |
