Εξεταστικά συστήματα δονητών υψηλής συχνότητας τύπων ηλεκτροδυναμικής υψηλής συχνότητας
Product Details
| δύναμη δόνησης: | 6000Ν | κατεύθυνση δόνησης: | 3 Άξονας |
|---|---|---|---|
| Βάρος κινούμενου πηνίου: | 6,5 κιλά | Εκτόπισμα: | 25 mm |
| Μέγιστο. Επιτάχυνση: | 100 γρ | Εφαρμογή: | Μικρό Εξάρτημα |
| τύπος: | Τύπος ηλεκτροδυναμικής | Εύρος Συχνοτήτων: | 5~2000Hz |
| Επισημαίνω |
SGS ηλεκτροδυναμικό σύστημα δονητών δόνησης,6000N ηλεκτροδυναμικό σύστημα δονητών δόνησης,Σύστημα 5hz δονητών δόνησης |
||
Product Description
Υδραυλικά συστήματα δοκιμών δονήσεων υψηλής συχνότητας και υψηλής απόδοσης, σχεδιασμένα για κάθετες, οριζόντιες, πολυαξονικές, περιστροφικές και ακουστικές εφαρμογές δοκιμών. Τραπέζια ολίσθησης, ενεργοποιητές, επεκτάτες κεφαλής, υδραυλικά τροφοδοτικά, ρουλεμάν, συνδέσεις και τραπέζια περιστροφικών δονήσεων ακριβείας, προσφέρουν αξιόπιστα, επαναλήψιμα αποτελέσματα σε απαιτητικά προφίλ δοκιμών.
Αυτά τα συστήματα είναι επίσης διαθέσιμα για επιθεώρηση από τρίτους και για απαιτήσεις δοκιμών ηλεκτρομαγνητικών δονήσεων.
Λήψη εγγράφου για αποθήκευση — ES-10 μηχανικό σύστημα δοκιμών δονήσεων.pdf
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Δύναμη Τυχαίας Δόνησης (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Στιβαρό σύστημα ανάρτησης και οδηγός γραμμικής κίνησης προσφέρουν ισχυρή ικανότητα μεταφοράς, εξαιρετικές λειτουργίες καθοδήγησης και υψηλή σταθερότητα.
- Ο αερόσακος κέντρου φορτίου με υψηλή στατική ακαμψία και χαμηλή δυναμική ακαμψία παρέχει ισχυρή ικανότητα μεταφοράς και τέλεια απόδοση στην αλλαγή πλάτους.
- Υψηλής απόδοσης μεταγωγή ισχύος κλάσης D με ρεύμα αιχμής 3-σιγμα διασφαλίζει χαμηλή κατανάλωση ενέργειας και ελάχιστη αρμονική παραμόρφωση.
- Γρήγορη αυτοδιάγνωση με ασφάλεια κλειδώματος για υψηλή αξιοπιστία ασφάλειας.
- Η συσκευή απομόνωσης κραδασμών με αερόσακο για την πλατφόρμα δονήσεων εξαλείφει την ανάγκη για πρόσθετο θεμέλιο, διασφαλίζοντας τέλεια αναπαραγωγή του κύματος δόνησης και μείωση της μετάδοσης δονήσεων.

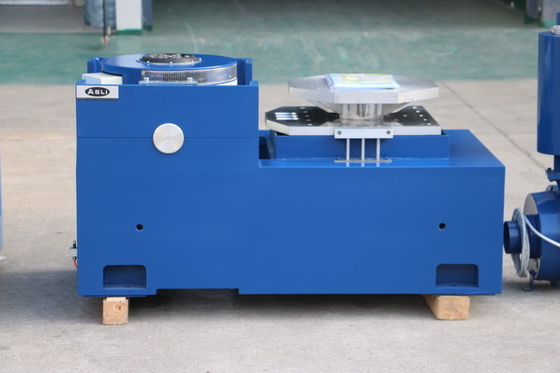

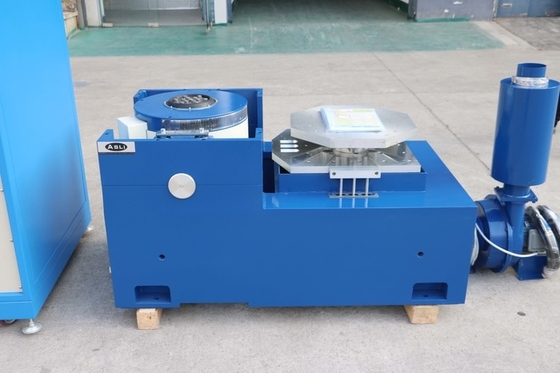

- Διατίθενται οριζόντιες και κάθετες επεκτεινόμενες πλατφόρμες για διαφορετικές εφαρμογές.
- Απλή λειτουργία ελεγκτή.
| Μοντέλο | Μέγεθος Πλατφόρμας (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινούμενων Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
Η αρχή λειτουργίας του ηλεκτρομαγνητικού διεγέρτη δονήσεων είναι παρόμοια με ένα ηχείο, όπου ένας ηλεκτρικός αγωγός κινείται από τη δράση ηλεκτρομαγνητικής δύναμης σε ένα μαγνητικό πεδίο. Η δύναμη για την επιτάχυνση του κινούμενου μέρους παράγεται από την ισορροπία μεταξύ του ρεύματος οδήγησης και της μαγνητικής ροής. Επομένως, ελέγχοντας το ρεύμα οδήγησης, μπορεί κανείς να ελέγξει τη γεννήτρια δονήσεων.
Το μέγιστο επίπεδο επιτάχυνσης του ηλεκτρομαγνητικού διεγέρτη δονήσεων καθορίζεται από το μέγιστο ρεύμα και το φορτίο. Σε χαμηλή συχνότητα, η μετατόπιση του κινούμενου μέρους περιορίζεται έτσι ώστε η επιτάχυνση να μην φτάσει σε υψηλό επίπεδο. Η συχνότητα συντονισμού του κινούμενου στοιχείου τίθεται υψηλότερη από το ανώτερο όριο του εύρους συχνότητας.
Η απόδοση της γεννήτριας δονήσεων μπορεί να αντικατοπτριστεί από ένα διάγραμμα που εμφανίζει τη μέγιστη επιτάχυνση σε διαφορετικές συχνότητες. Χρησιμοποιώντας ένα διάγραμμα λογαριθμικής κλίμακας, ο περιορισμός της μετατόπισης μπορεί να εκφραστεί με μια ευθεία γραμμή με κλίση 6 dB/οκτάβα.
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με τα Συστήματα Δοκιμών Δονήσεων Ηλεκτροδυναμικής Υψηλής Συχνότητας, μη διστάσετε να στείλετε το ερώτημά σας.
