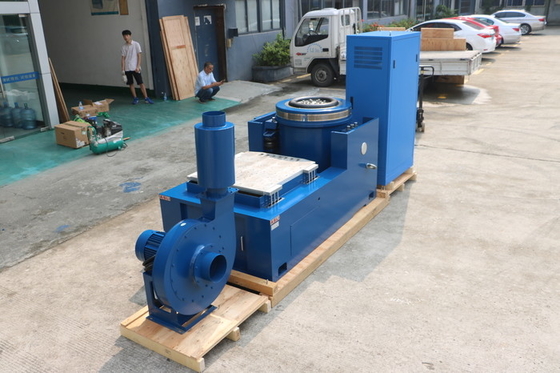

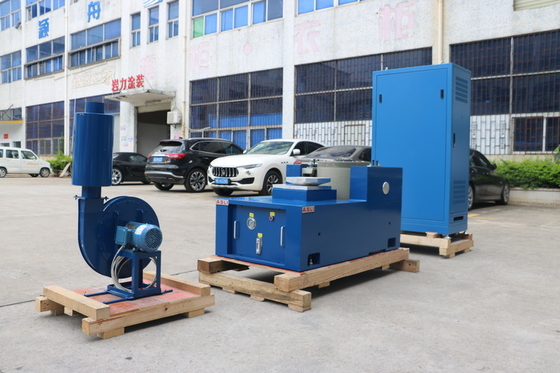

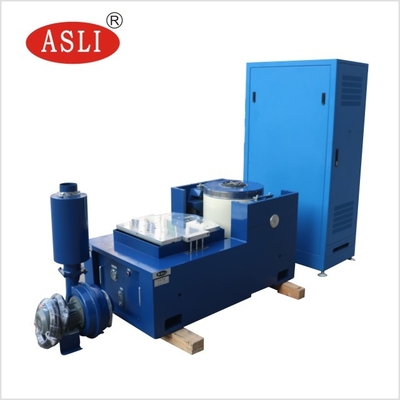

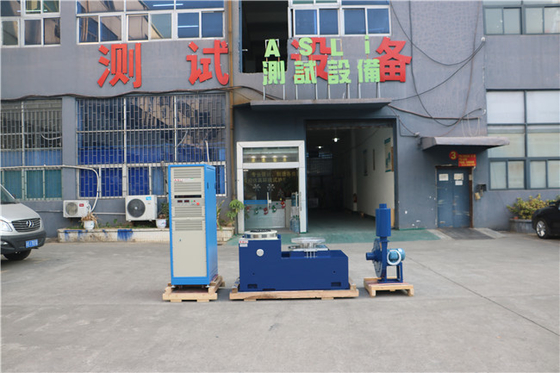

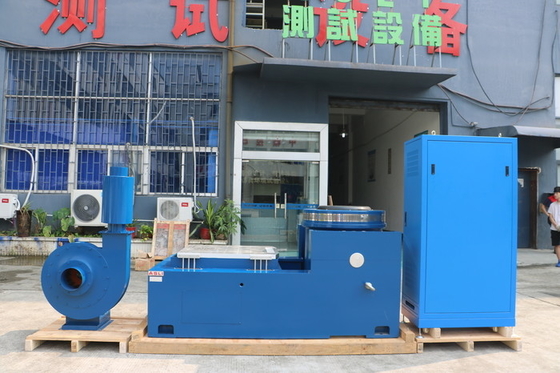

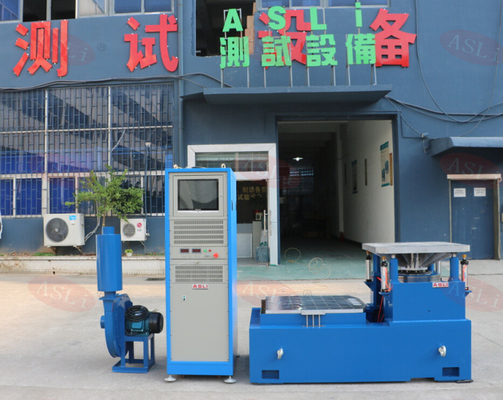

3 άξονα μεγάλος πίνακας δονητών δονητών δύναμης ηλεκτροδυναμικός για την ημιτονοειδή δοκιμή δόνησης
Product Details
| ημιτονοειδής δύναμη: | 60000N | Ταχύτητα: | 1.8m/s |
|---|---|---|---|
| Εκτόπισμα: | 51 χιλιοστά | Συχνότητα: | 3~3500HZ |
| Φόρτωση: | 250 κιλά | Επιτάχυνση: | 100 γρ |
| οπλισμός: | 230mm | Κατεύθυνση δόνησης: | 3 άξονας |
| Εφαρμογή: | Αεροδιαστημική | Λειτουργία: | Ημιτονοειδές |
| Επισημαίνω |
Mil-STD πίνακας δονητών,1.8m/s πίνακας δονητών ταχύτητας,πίνακας δονητών δόνησης 230mm |
||
Product Description
Το τραπέζι ηλεκτροδυναμικού δονητή με μεγάλη δύναμη 3 άξων είναι σχεδιασμένο για δοκιμές σινουσοειδών δονήσεων και είναι ικανό να πληροί τα ακόλουθα πρότυπα δοκιμών: MIL-STD, DIN, ISO, ASTM, IEC, ISTA,Η NASA, GB, GJB, JIS, BS, και άλλοι.
Η μηχανή δοκιμής υψηλής συχνότητας δονήσεων / σύστημα κατακόρυφου κουνητήρα, σχεδιασμένη για τα πρότυπα δοκιμών IEC, ISTA και MIL-STD,υιοθετεί προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης μιας δομής διπλού μαγνητικού κυκλώματος, αυτοδημιουργούμενοι κύκλοι δράσης σκελετού, αεροπορική υποστήριξη, ρουλεμάν και γραμμική καθοδήγηση, και απομόνωση trunnion.Δοκιμές τριάξονων σινουσοειδών δονήσεων και δοκιμές ευρυζωνικών τυχαίων δονήσεων, καθώς και κλασικές (μισό-σινο) δοκιμές του φάσματος παλμού και της απόκρισης σε σοκ.
Χρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις οικιακές συσκευές και άλλους τομείς.
| Μοντέλο συστήματος | ES-60 |
|---|---|
| Περιοχή συχνοτήτων (Hz) | 3 ~ 3500 |
| Δυναμική ονομαστική ∆ημερινή (N) | 60000 |
| Δυναμική ∆ύναμη ∆ύναμη | 60000 |
| Δυναμική ∆υναμική ∆υναμική ∆υναμική | 120000 |
| Η μέγιστη επιτάχυνση | 1000 |
| Η μέγιστη επιτάχυνση Random (m/s2 rms) | 1000 |
| Μέγιστη επιτάχυνση ∙ Σοκ (m/s2) | 2000 |
| Μέγιστη ταχύτητα ∆ημηνόμετρο (m/s) | 1.8 |
| Μέγιστη ταχύτητα ∆οξοκρότημα (m/s) | 1.8 |
| Μέγιστη μετατόπιση / ταξίδι (mm p-p) | 51 |
| Μάζα κινητής τροχιάς (kg) | 60 |
| Μέγεθος κινούμενου σπείρου | Διάμετρο 40 mm |
| Μέγεθος κάθετου πίνακα | Προσαρμοσμένο επιλεγμένο σύμφωνα με τις απαιτήσεις δοκιμής |
| Μέγεθος οριζόντιου πίνακα | Προσαρμοσμένο επιλεγμένο σύμφωνα με τις απαιτήσεις δοκιμής |
| Μέγιστο φορτίο (kg) | 800 |
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Μετακινούμενη τροχιά (kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρολάρια κυψελών, ευθεία και προσανατολισμένα προς την εισαγωγή σύνθετο σώμα με προσανατολισμό δυσκαμψίας, με εκκεντρική χωρητικότητα φορτίου.
- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Η στατική και η δυναμική δυσκαμψία του μικρού αερόστατου που μεταφέρει τα δονήματα αυξάνουν την ικανότητα μεταφοράς του τραπεζιού δονήσεων και βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με το 3 άξονας μεγάλης δύναμης ηλεκτροδυναμική δονητή δονητή τραπέζι για Sinusoidal Δοκιμή δονήματος, παρακαλώ μην διστάσετε να στείλετε το αίτημά σας.
Product Highlights
Ηλεκτροδυναμικός αναδευτήρας 3 αξόνων: ημιτονοειδής δύναμη 60kN, 3-3500Hz, μετατόπιση 51mm, φορτίο 250kg, επιτάχυνση 100g. Πληροί τα πρότυπα MIL-STD, ISO, ASTM, IEC, NASA. Διπλό μαγνητικό κύκλωμα, απομόνωση κορμού, προσαρμοσμένοι πίνακες. Ιδανικό για την αεροδιαστημική ημιτονοειδή και τυχαία δοκιμή κραδασμών.
