Κάθετος και οριζόντιος ηλεκτροδυναμικός δονητής υψηλής συχνότητας με τα πρότυπα Jis D1601
Product Details
| πληρούν τα πρότυπα: | Jis D1601 | Τόπος καταγωγής: | Γκουανγκντόνγκ, Κίνα |
|---|---|---|---|
| Εξουσία: | Ηλεκτρονικός | Εφαρμογή: | Ανταλλακτικά αυτοκινήτων |
| Δόνηση: | Κατακόρυφη και οριζόντια | δύναμη δόνησης: | Προσαρμοσμένο |
| Μέγεθος πίνακα: | Προσαρμοσμένο | Μέγιστο φορτίο: | 750 κιλά |
| Επισημαίνω |
Ηλεκτροδυναμικός δονητής 4000Hz,750kg ηλεκτροδυναμικός δονητής,Ηλεκτροδυναμικός δονητής δόνησης Jis D1601 |
||
Product Description

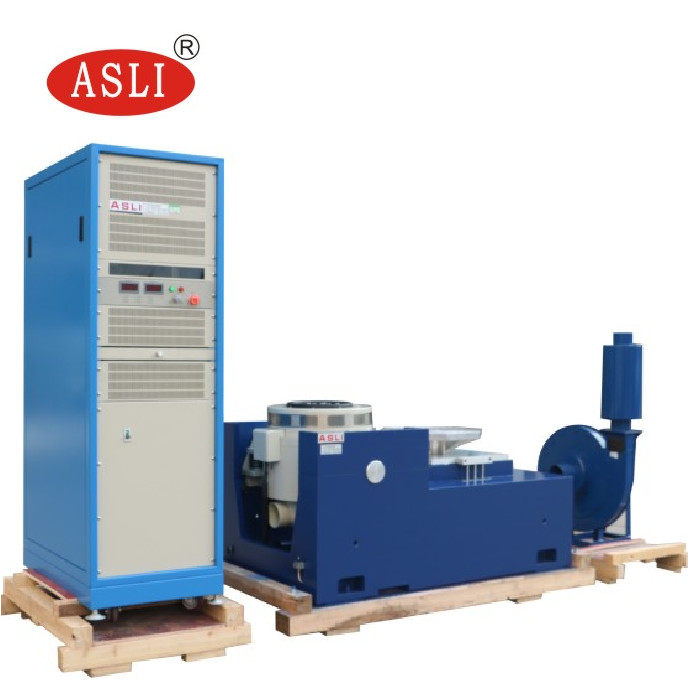

- Σχεδιασμός αναδευτήρα ηλεκτροδυναμικού ψυχόμενου με αέρα
- Ελεγκτής δόνησης και ενισχυτής ισχύος ενσωματωμένα σε ένα ενιαίο ντουλάπι
- Επιτυγχάνει μέγιστη ώση ημιτόνου 2400 Newton
- Δυνατότητα δοκιμής 3 αξόνων X, Y, Z
| Μέγιστη δύναμη διέγερσης ημιτόνου | 5000 Kg.f κορυφή |
| Μέγιστη δύναμη τυχαίας δόνησης | 5000 Kg.f r.m.s. |
| Μέγιστη δύναμη δόνησης κρούσης | 10000 Kg.f κορυφή |
| Εύρος συχνοτήτων | DC ~ 4000 Hz |
| Μέγιστη μετατόπιση | 75 mm p-p (κορυφή-προς-κορυφή) |
| Μέγιστη ταχύτητα | 1.8 m/s |
| Μέγιστη επιτάχυνση | 100 G (980 m/s²) |
| Πρώτη συντονισμένη συχνότητα | 3500 Hz |
| Μέγιστο φορτίο | 750 kg |
| Διάμετρος κινούμενου πηνίου (διάμετρος ενεργής επιφάνειας) | 450 mm |
| Ποιότητα κινούμενου πηνίου | 50 kg |
| Βίδα επιφάνειας | 13 x M8 |
| Διαρροή μαγνητικής ροής | < 10 gauss |
| Διαστάσεις | 800 mm x 800 mm x 800 mm (κατακόρυφο μηχάνημα) |
| Βάρος | Περίπου 1500 kg |
| Λειτουργία | Προστασία θερμοκρασίας, πίεσης αέρα, μετατόπισης, υπέρτασης, υπερβολικού ρεύματος, υπέρτασης εισόδου, εξωτερικού σφάλματος, τροφοδοσίας ελέγχου, λογικής και έλλειψης ισοτιμίας εισόδου |
| Διαμόρφωση υλικού | Είσοδος 2 καναλιών, είσοδος 1 καναλιού |
| Υπολογιστής ελέγχου | Βιομηχανικός υπολογιστής με οθόνη LCD (περιλαμβάνεται πληκτρολόγιο και οπτικό ποντίκι) |
| Λογισμικό | Διεπαφή λειτουργίας στα Κινέζικα/Αγγλικά; ανάλυση πεδίου χρόνου και πεδίου συχνοτήτων; πηγή σήματος; ανάλυση συχνότητας σάρωσης ημιτόνου; αυτόματη δημιουργία αναφοράς δοκιμής WORD; εμφάνιση σήματος και δεδομένων, αποθήκευση, ρύθμιση παραμέτρων δοκιμής και λειτουργίες ανάλυσης |
| Λειτουργικό σύστημα | Windows 2000 / XP |
| Αισθητήρας επιτάχυνσης B&W | Πεδίο συχνοτήτων: 1–2000 Hz; ευαισθησία: 50 mV/g; εύρος θερμοκρασίας: −24 έως 250 °C |
| Ηλεκτρική πηγή | 3 φάσεις, 380 V / 50 Hz |
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Δύναμη Τυχαίας Δόνησης (N) | Εύρος Συχνοτήτων (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση p-p (mm) | Μέγ. Φορτίο (kg) | Κινούμενο Πηνίο (kg) | Διάσταση Κινούμενου Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Σταθερή συχνότητα ημιτονοειδούς δόνησης
- Σαρωτή δόνηση
- Τυχαία δόνηση
- Κλασική κρούση
- Περιβαλλοντικές δοκιμές
- Δοκιμές ελέγχου τάσεων
- Δοκιμές δόνησης
- Εύκολη εγκατάσταση — μπορεί να πραγματοποιηθεί από τον χρήστη
- Διεπαφή χρήστη: οθόνη αφής LCD για τοπική λειτουργία και PC-Windows (μέσω Ethernet) για απομακρυσμένη λειτουργία
- Τοπική λειτουργία: γρήγορη εκκίνηση προκαθορισμένης δοκιμής· μπορούν να αποθηκευτούν δεκάδες προδιαγραφές δοκιμών
- Απομακρυσμένη λειτουργία: πλήρης λειτουργία συστήματος, συμπεριλαμβανομένου του ορισμού δοκιμής, αποθήκευσης προδιαγραφών δοκιμών, ελέγχου δοκιμής, αναθεώρησης δεδομένων δοκιμής και τεκμηρίωσης
Το Σύστημα Ηλεκτροδυναμικού Αναδευτήρα Υψηλής Συχνότητας χρησιμοποιείται κυρίως για δοκιμές περιβάλλοντος δόνησης και κρούσης προϊόντων, δοκιμές ελέγχου περιβαλλοντικών τάσεων και δοκιμές αξιοπιστίας. Ο ηλεκτρομαγνητικός δοκιμαστής δόνησης έχει σχεδιαστεί πλήρως σύμφωνα με τα πρότυπα δοκιμών που σχετίζονται με μπαταρίες, προσομοιώνοντας συνθήκες δόνησης υπό καθορισμένες παραμέτρους. Η μπαταρία ή η συστοιχία μπαταριών στερεώνεται στον πίνακα δόνησης και υποβάλλεται σε δόνηση κατά μήκος τριών αμοιβαία κάθετων κατευθύνσεων σε καθορισμένη συχνότητα, επιτάχυνση και μετατόπιση. Η μπαταρία δεν πρέπει να παρουσιάζει διαρροές, απώλεια χωρητικότητας, θραύση, πυρκαγιά ή έκρηξη κατά τη διάρκεια των δοκιμών.
Το πεδίο εφαρμογής των δοκιμών δόνησης είναι εξαιρετικά ευρύ, καλύπτοντας πλακέτες κυκλωμάτων, μπαταρίες, αεροσκάφη, πλοία, πυραύλους, αυτοκίνητα, οικιακές συσκευές και άλλα βιομηχανικά προϊόντα.
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με τον Κατακόρυφο και Οριζόντιο Ηλεκτροδυναμικό Αναδευτήρα Υψηλής Συχνότητας με Πρότυπο JIS D1601, μη διστάσετε να επικοινωνήσετε μαζί μας.
