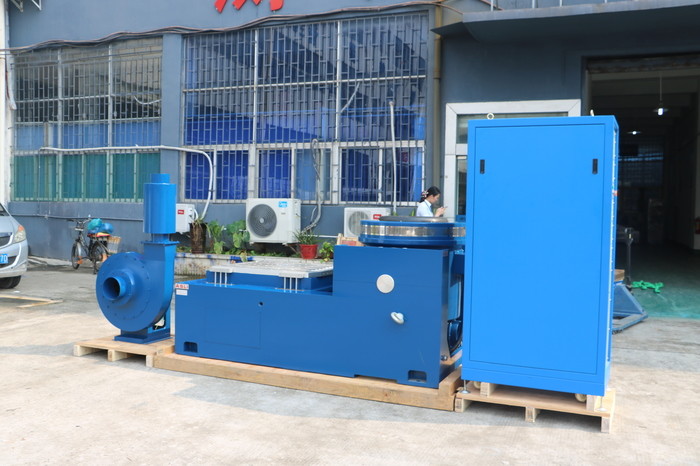

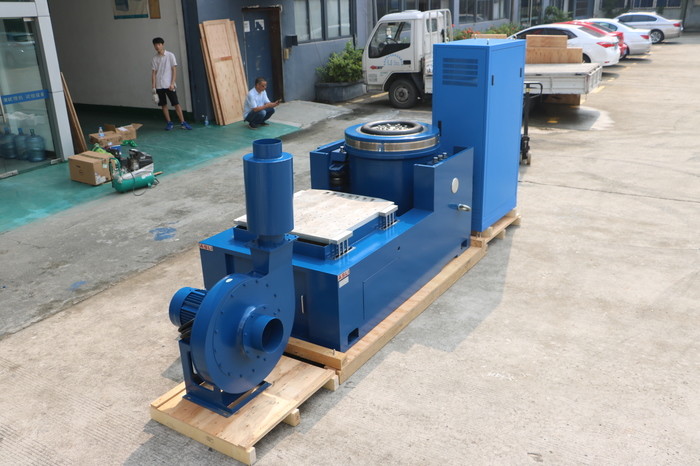

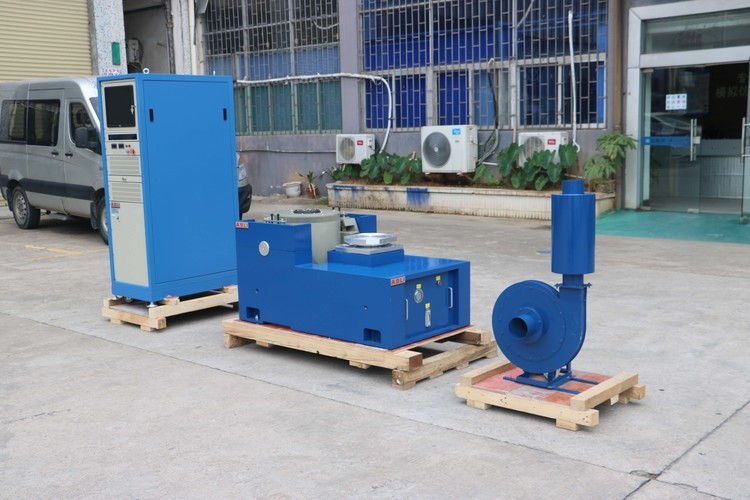

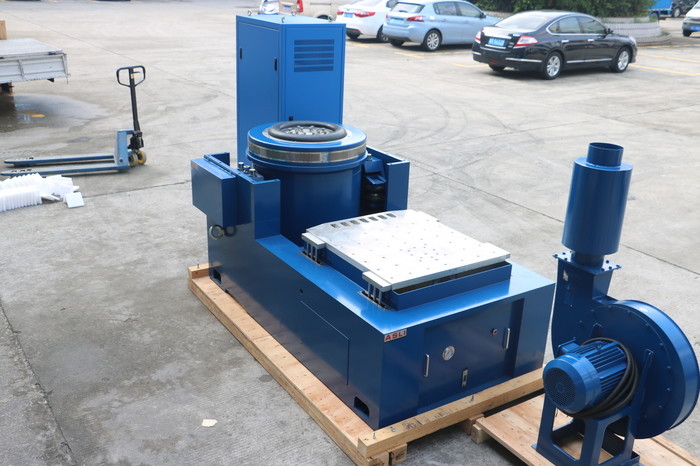

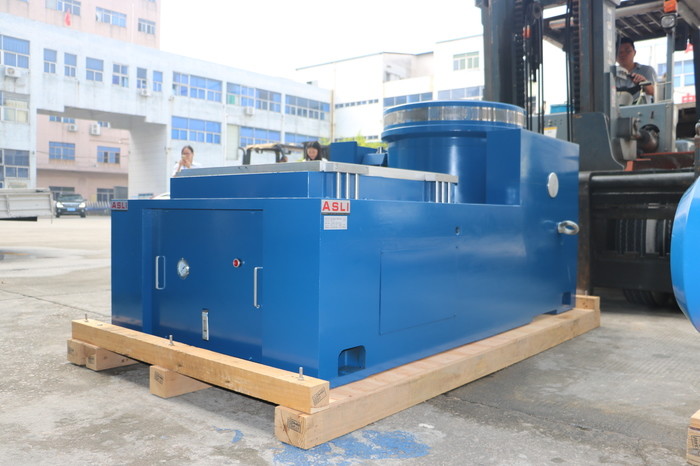

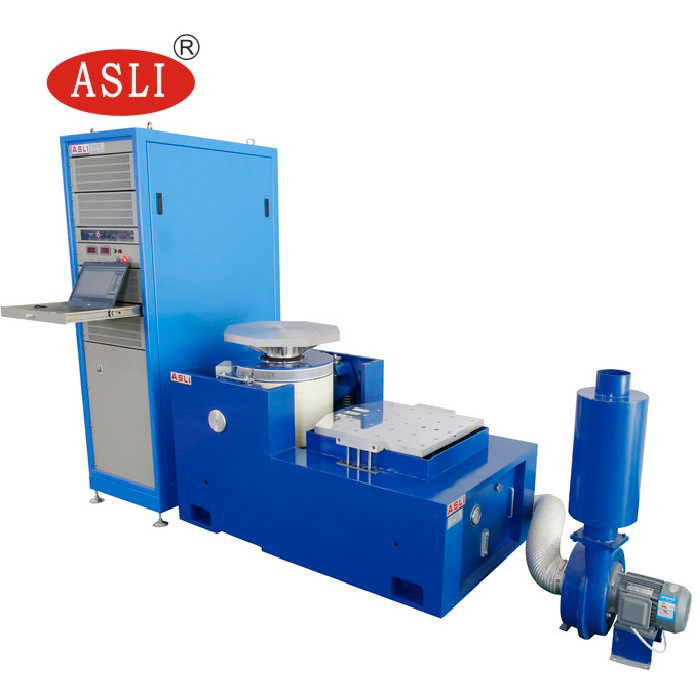

Iec61300-2-1 κάθετη και οριζόντια μηχανή δοκιμής δόνησης ηλεκτροδυναμικής υψηλής συχνότητας
Product Details
| ημιτονοειδής δύναμη: | 3000n ~ 150000n | Διάσταση: | 730*550*650mm l*w*h ή προσαρμοσμένο |
|---|---|---|---|
| Μέγεθος τραπεζιού: | 300*300mm | Εφαρμογή: | Ανταλλακτικά αυτοκινήτων |
| Εξουσία: | AC380V, 3 γραμμές φάσης 5 | Ταχύτητα: | 1,8 m/s |
| κατεύθυνση δόνησης: | 3 Άξονας | πρότυπο δοκιμής: | Iec61300-2-1 |
| Επισημαίνω |
Μηχανή 300x300mm δοκιμής δόνησης,Μηχανή δοκιμής δόνησης ηλεκτροδυναμικής,3000N ελεγκτής δόνησης |
||
Product Description
Μια μηχανή δοκιμής δονήσεων είναι μια εξειδικευμένη μηχανική συσκευή που χρησιμοποιείται για την εκτέλεση δοκιμών δονήσεων σε διαφορετικά υλικά, εξαρτήματα και συστήματα. It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
Η κύρια λειτουργία μιας μηχανής δοκιμής δονήσεων είναι να προσδιορίζει τη μηχανική αντοχή, τη δομική ακεραιότητα και την αξιοπιστία του προϊόντος υπό ευρύ φάσμα δυναμικών και δονητικών φορτίων.Το μηχάνημα υποβάλλει το δείγμα δοκιμής σε μια σειρά εισροών δύναμης σε διαφορετικές συχνότητες και πλάτους και μετρά την απόκριση και τη συμπεριφορά του για την αξιολόγηση της ποιότητας και της ασφάλειας του προϊόντος.
Οι μηχανές δοκιμής δονήσεων μπορούν να προσομοιώσουν διάφορους τύπους δυναμικών φορτίων, συμπεριλαμβανομένων τυχαίων, σινουσοειδών και δονήσεων σοκ.Οι μηχανές είναι συνήθως ηλεκτρομηχανικές ή υδραυλικές και αποτελούνται από τραπέζι ή πλατφόρμα δονήσεων., ένα κουνιστήρα ή έναν ενεργοποιητή και ένα σύστημα ελέγχου που συγχρονίζει και ρυθμίζει την είσοδο δονήσεων.
Οι κύριες εφαρμογές της μηχανής δοκιμής δονήσεων περιλαμβάνουν την ανάπτυξη προϊόντων, τον έλεγχο ποιότητας και τις δοκιμές συμμόρφωσης, όπου τα προϊόντα πρέπει να πληρούν συγκεκριμένα πρότυπα και κανονισμούς.Η μηχανή μπορεί να προσομοιώσει διάφορες περιβαλλοντικές συνθήκες, συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και του υψόμετρου, βοηθώντας τους μηχανικούς να εντοπίσουν ελαττώματα σχεδιασμού και να βελτιώσουν την απόδοση του προϊόντος.
Συνολικά, the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
- Σχήμα:ES-1, ES-2, ES-3... ES-350
- Ονομαστική δυναμική sinus (N):1,000 έως 3,500,000
- Κατηγορία τυχαίας δύναμης (N):1,000 έως 3,500,000
- Περιοχή συχνοτήτων (Hz):3 έως 3,500
- Ονομαστική επιτάχυνση (m/s2):400 προς 1,000
- Ονομαστική ταχύτητα (m/s):1.2 προς 1.8
- Ονομαστική μετατόπιση (p-p, mm):25 έως 51
- Μέγιστη φόρτιση (kg):70 προς 4,500
- Μετακινούμενη τροχιά (kg):2.5 έως 300
- Διάσταση της κινούμενης τροχιάς (mm):Από 150 έως 870
- Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιωθεί η ικανότητα φόρτωσης και η απόδοση ολόκληρου του πάγκου μηχανής.
- Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ολοκληρωμένου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και προσαρμογής.
- Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση με παρεκκλίσεις.
- Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5·1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5'1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 51300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢ 800 51100 5·1400 | 126 168 210 |
VT κατακόρυφοι επεκταθείσα-πακέτο και καθορισμένα σφραγίδες, με ακρίβεια υπολογίζεται, επεξεργασμένο σχεδιασμό, για να διασφαλιστεί ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με τέλεια.
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επικαιροποίηση | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Product Highlights
Ο ηλεκτροδυναμικός ελεγκτής δόνησης IEC61300-2-1 προσφέρει δοκιμή 3 αξόνων, ημιτονοειδή δύναμη 3000N-150000N, ταχύτητα 1,8 m/s και τραπέζι 300x300 mm. Ιδανικό για ανταλλακτικά αυτοκινήτων, εξασφαλίζει ανθεκτικότητα και συμμόρφωση. Προσαρμοσμένα μεγέθη διαθέσιμα για διαφορετικές βιομηχανικές ανάγκες.
