Εισαγωγή προϊόντος του πίνακα δονήσεων
Εφαρμογή προϊόντος
Η δοκιμή δονήσεων αφορά την κίνηση ή το χτύπημα ενός εξαρτήματος ή συσκευής για να δούμε πώς αντιδρά σε ένα πραγματικό περιβάλλον.πλοία, πυραύλους, πυραύλους, αυτοκίνητα και οικιακές συσκευές και άλλα βιομηχανικά προϊόντα.
Η εταιρεία Van Code μπορεί να σας παράσχει όλο το πρόγραμμα σοκ και δοκιμών, και να αποδείξει την ποιότητα του προϊόντος για εσάς σύμφωνα με τα εθνικά και διεθνή πρότυπα, όπως GB, GJB, UL, JIS, DIN,ISO, BS, MIL, IEC και ASTM.
3. Σύνταγμα επιλογής μηχανής και διάγραμμα δομής γεννήτριας δονήσεων
1 Οι συνθήκες δοκιμής που παρέχει η εταιρεία σας·
2 Τύπος δοκιμής: σάρωση του μυελού, τυχαίος,
3 Πεδίο συχνότητας ήχου: 2-4000Hz
4 Σύνταγμα: A (g) = (2 π f) 2Dcm/980 ∆A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Σχέδιο μπλοκ του συστήματος
|

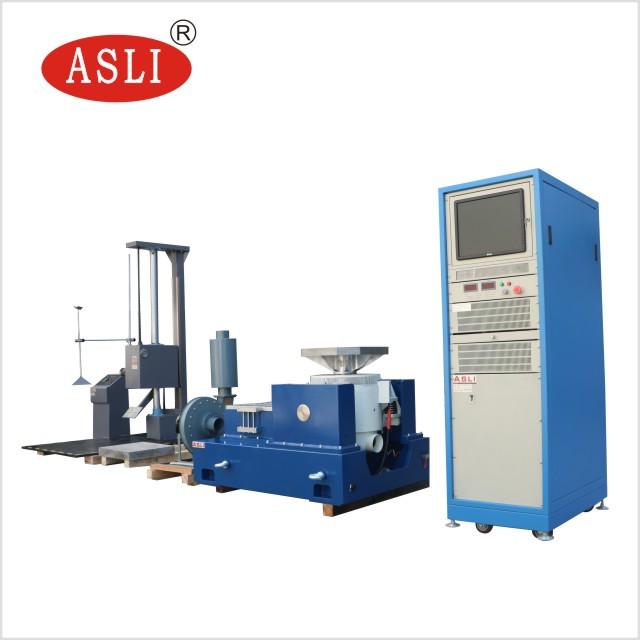

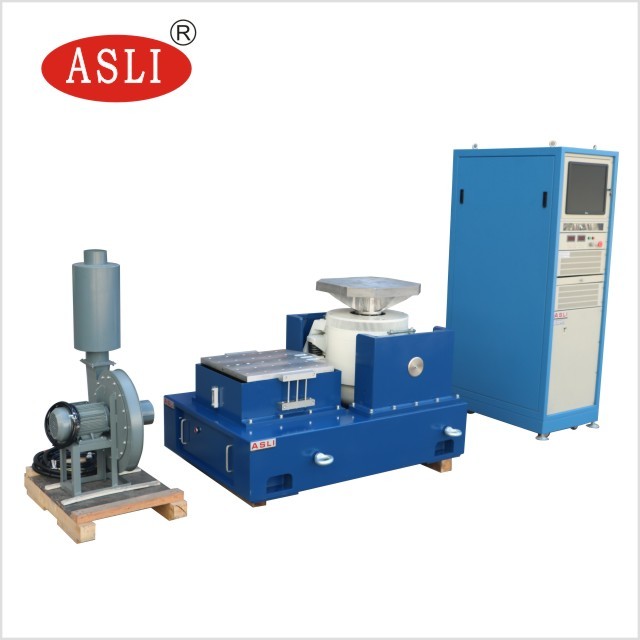

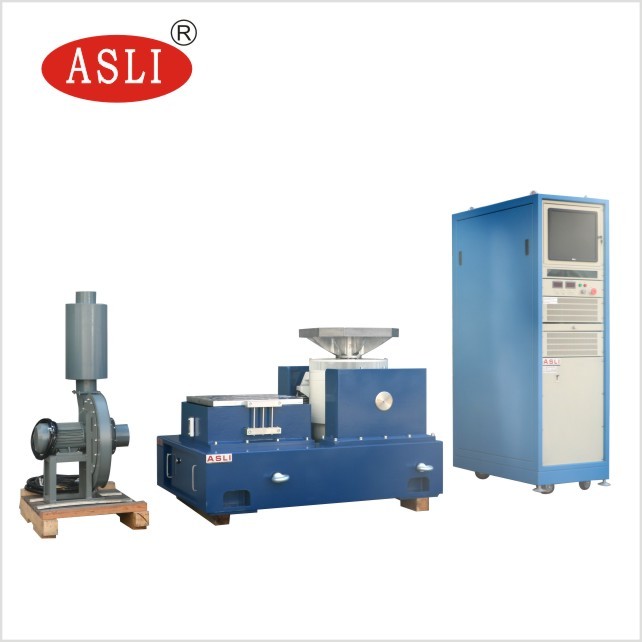

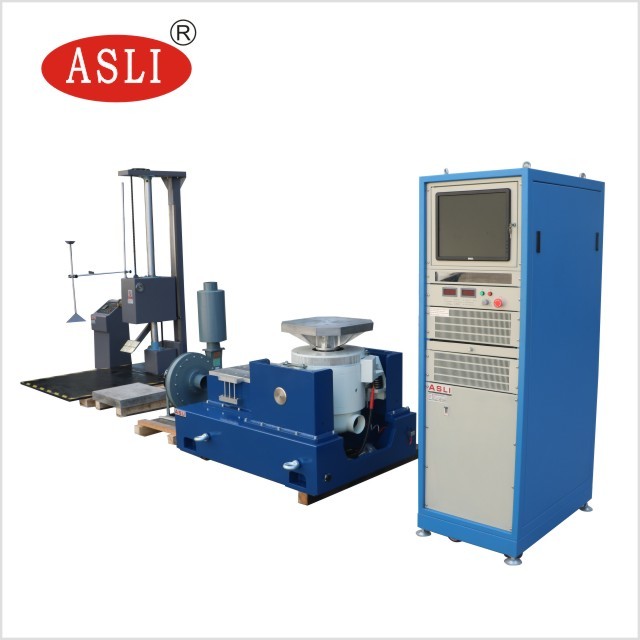

5.Περιγραφή διαμόρφωσης συσκευής
| Πρόγραμμα | Περιγραφή διαμόρφωσης | ποσότητα |
| 1. | Σώμα τραπεζιού δονήσεων | |
| ηλεκτρομαγνητική γεννήτρια διέγερσης | 1 | |
| ανεμιστήρας ψύξης (συμπεριλαμβανομένου του σιγαστήρα) | 1 | |
| VT0606 κατακόρυφη πλατφόρμα επέκτασης 600 mm * 600 mm | 1 | |
| HT0606 οριζόντιο τραπέζι διαδρόμου με λάδι 600 mm * 600 mm | 1 | |
| 2. | Δυναμικός ενισχυτής ψηφιακού διακόπτη | |
| ενισχυτής ισχύος | 1 | |
| Σύστημα προστασίας με εφοδιασμό | 1 | |
| τροφοδοσία πεδίου | 1 | |
| 3. | Ψηφιακός ελεγκτής δονήσεων | |
| Ψηφιακό ελεγκτή δονητή | 1 | |
| Αισθητήρας επιτάχυνσης συστήματος | 1 | |
| Υπολογιστής ελέγχου | 1 | |
| Έλεγχος του δίσκου εγκατάστασης λογισμικού | 1 | |
| 4. | Τυχαία προσκόλληση | |
| Επεκτείνετε το καλώδιο και τον αέρα. | 1 | |
| Οδηγίες λειτουργίας, έκθεση επιθεώρησης, πιστοποιητικό ειδίκευσης, εγχειρίδιο συντήρησης κλπ. | 1 | |
| Ειδικά εργαλεία | 1 | |
| Δυναμικό πίεσης με δονητική ράβδο / ράβδο πίεσης | 1 | |
| ασεισμικός αερόσακος | 4 |
VI. Τεχνικές παραμέτρους
| Παραμέτρους ηλεκτρομαγνητικού γεννήτρου διέγερσης ES-3 | |
| μέγιστη δύναμη sinus | 300Kg.f κορυφή |
| Μέγιστη τυχαία δύναμη | 300Kg.f r.ms |
| Μέγιστη δύναμη κλονισμού | 600Kg.f κορυφή |
| εύρος συχνοτήτων | 1 ∆3500 Hz |
| μέγιστη μετατόπιση | 24 mm p-p |
| μέγιστη ταχύτητα | 10,6m/s |
| μέγιστη επιτάχυνση | 100G(980 m/s2) |
| μέγιστο φορτίο | 100 κιλά |
| Η συχνότητα απομόνωσης από δονήσεις | 2.5 Hz |
| Η διάμετρος του κινούμενου κύκλου | Φ 150 mm |
| Ποιότητα δυναμικού κύκλου | 3 κιλά |
| Στροβίδας επιφάνειας | 13 × M8 |
| μαγνητική διαρροή | < 10 gauss |
| Μέγεθος πίνακα | 750 mm 560 mm 670 mm (καθεκτικός πίνακας) |
| Βάρος του τραπεζιού | Περίπου 560 κιλά |
| Ο ψηφιακός ενισχυτής ισχύος διακόπτη ES-3 | |
| ισχύς εξόδου | 4KVA |
| τάση εξόδου: | 110V |
| έξοδος: | 30Α |
| Μέγεθος ισχύος | 720 mm × 545 mm × 1270 mm |
| βάρος | 230 κιλά |
| Σύστημα προστασίας με εφοδιασμό | |
| λειτουργία: | Θερμοκρασία, πίεση ανέμου, υπερτόπιση, υπερτάταση, υπερστροφή, υποτάθεια εισόδου, εξωτερική βλάβη, παροχή ισχύος ελέγχου, λογική βλάβη, ανεπάρκεια εισόδου κλπ. |
| Ψηφιακός ελεγκτής δονήσεων VCSusb-2 | |
| Διαμόρφωση υλικού: |
Δύο κανάλια εισόδου και ένα κανάλι εξόδου Σίνος, τυχαίο Τυπική επίδραση, εκπαίδευση και διαμονή με αντηχία (αγορά) |
| Υπολογιστής ελέγχου | Ηλεκτρονικός υπολογιστής, LCD οθόνης (συμπεριλαμβανομένου πληκτρολογίου / φωτοηλεκτρικού ποντικιού) |
| λογισμικό | Κινέζικη / Αγγλική λειτουργία, μπορεί να διεξάγει την ανάλυση τομέα χρόνου και τομέα συχνότητας, την πηγή σήματος, την ανάλυση sinus sweep, κλπ.καθορισμός των παραμέτρων δοκιμής και των λειτουργιών ανάλυσης. |
| λειτουργικό σύστημα | Windows 10 |
| Αισθητήρας επιτάχυνσης, LAB24112 |
Περιοχή συχνοτήτων: 1- -12.000 Hz Ευαισθησία: 50 mv / g Περιοχή θερμοκρασίας: -24-250°C |
| V T 0606 Ψηλή πλατφόρμα επέκτασης | |
| ποιότητα υλικού | αλουμάνιο |
| Μέγεθος τραπεζιού | 600 mm × 600 mm |
| Σταθερή θέση τρύπας | M8 μανίκι βίδας από ανοξείδωτο χάλυβα, μακροχρόνια αντοχή στην φθορά |
| Επεξεργασία |
Σινουσοειδής 1000 HZ Στοχαστική 2000HZ |
| βάρος | 35 κιλά |
| H T0606 Οριζόντια σκηνή διαδρόμου με λάδι | |
| ποιότητα υλικού | αλουμάνιο |
| Μέγεθος τραπεζιού | 600 mm × 600 mm |
| Σταθερή θέση τρύπας | M8 μανίκι βίδας από ανοξείδωτο χάλυβα, μακροχρόνια αντοχή στην φθορά |
| Επεξεργασία |
Σινουσοειδής 800 HZ Στοχαστική 2000HZ |
| βάρος | 35 |
| Εμπνευστήρας ψύξης BL-300 (συμπεριλαμβανομένου ομιλητή εξάλειψης) | |
| Δύναμη ανεμιστήρα: | 1.1 K W |
| ταχύτητα ροής | 1404m3/h |
| Ηλεκτρική απαίτηση: | |
| πηγή | 3 φάσεις 380V / 50Hz, 15 KVA |
| αντίσταση γείωσης | ≤4Ω |
Εισαγωγή των επιδόσεων του εξοπλισμού:

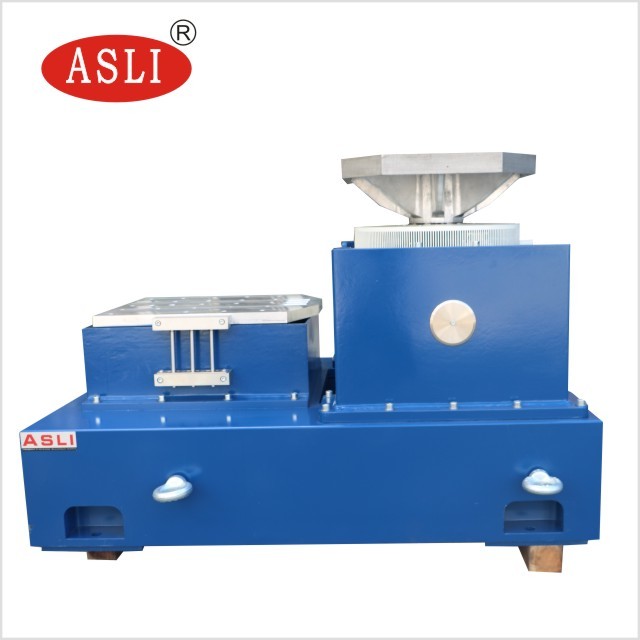

7.1, σώμα τραπέζις δονήσεων VG 300-38
7.1.1Κουμπίνα κίνησης.
Ο πίνακας δονήσεων είναι εξοπλισμένος με χύτευτο και χειροποίητο κινούμενο περιτυλίγμα, φωτοηλεκτρικό σύστημα υποστήριξης πνευματικού φορτίου και διπλό ρυμουλκητικό άξονα καθοδήγησης.Η διπλή καθοδήγηση ρουλεμάν είναι μια μοναδική λειτουργία που συμβάλλει στη μείωση της αξιωτικής δυναμικής διασταύρωσης και περιστροφής κατά τη διάρκεια της δοκιμής δονήσεων, με ανώτερη αντοχή.
7.1.2Σκύλος διέγερσης.
Δίδυμη δομή μαγνητικής διαδρομής, χαμηλή μαγνητική διαρροή και ομοιόμορφο μαγνητικό πεδίο
7.1.3Επιφάνεια πλατφόρμας
Χρησιμοποιώντας προηγμένη επεξεργασία φωσφορίσματος και τεχνολογία βαφής αυτοκινήτων, με μακροχρόνια επίδραση πρόληψης φθοράς και σκουριάς.
7.1.4Το σύστημα της Ταϊβάν είναι κρύο:
Ο ανεμιστήρας χαμηλού θορύβου υιοθετείται για τη βελτίωση της δομής εισόδου αέρα της πλατφόρμας, η περιστροφή διέγερσης υιοθετεί αγωγό αέρα μελιού, ο μεσαίος μαγνητικός δακτύλιος υιοθετεί διπλό στρώμα αγωγού αέρα μεταφοράς κλπ.Το νέο σχέδιο αεραγωγού υιοθετείται για να ενισχύσει την επίδραση ψύξης.
7.2. SA ψηφιακός ενισχυτής ισχύος διακόπτη
Αλκοολικές ουσίες που περιέχουν:
α. Υψηλή σταθερότητα και αξιοπιστία
β. Συμμόρφωση με τις απαιτήσεις του προτύπου "CE" της ΕΕ
γ. Χρησιμοποιώντας τεχνολογία διαμόρφωσης πλάτους παλμού σινουσοειδούς συχνότητας με ενισχυτή υψηλής ισχύος.
δ. Χρησιμοποιώντας την αρχή της εναλλαγής τροφοδοσίας, η απόδοση μετατροπής είναι υψηλή.
ε. Χρησιμοποιείται ηλεκτρονική τεχνολογία αυτόματης διανομής ροής
f. Καλές επιδόσεις ασφάλειας.
7.3. Σύστημα προστασίας με εφοδιασμό
Οι λειτουργίες προστασίας είναι πλήρεις, συμπεριλαμβανομένης της υπερφόρτωσης, της υποφόρτωσης, της ανεπάρκειας φάσης, της λογικής βλάβης, της μονάδας ισχύος μέσω, της υπερθέρμανσης, της εξόδου πάνω από το ρεύμα, της εξόδου πάνω από την τάση,τροφοδοσία ισχύος κίνησης, το σώμα πάνω από την μετατόπιση, θερμοκρασία του σώματος, εξωτερική σύνδεση, κλπ.
7.4Ψηλή πλατφόρμα επέκτασης.
Η πλατφόρμα επέκτασης χρησιμοποιείται συνήθως ως μεγαλύτερη πλατφόρμα δείγματος εγκατάστασης, η οποία μπορεί να είναι τετράγωνη ή στρογγυλή ή προσαρμοσμένη από τον χρήστη.Για να μειωθούν τα δυναμικά χαρακτηριστικά των εκτεταμένων πλατφορμών, όλες οι διευρυμένες πλατφόρμες πρέπει να αναλυθούν με μοντελοποίηση
7.5Φωτοηλεκτρικό αυτόματο σύστημα αντιστοίχισης
Το σύστημα αυτόματης ευθυγράμμισης διασφαλίζει ότι η κινητή τροχιά είναι πάντα στο κέντρο κατά τη φόρτωση και την εκφόρτωση.
7.6Οριζόντια πλατφόρμα συρρέσεως
Η σχεδίαση της οριζόντιας τραπέζης συρρίκνωσης έχει υψηλή ροπή ανατροπής και πλευρικό περιορισμό.διατηρώντας τα χαρακτηριστικά αποσβεσμού της ταινίας πετρελαίου-οδηγούΗ οριζόντια πλατφόρμα αποτελείται από skateboard, σύνδεσμο, φυσική πλάκα γρανίτη, οριζόντια βάση διαφάνειας και ανεξάρτητη πηγή πετρελαίου.
Εισαγωγή του ψηφιακού ελεγκτή δονήσεων
Ο ελεγκτής δονήσεων υιοθετεί το προηγμένο σύστημα κατανεμημένης δομής και ο έλεγχος κλειστού κυκλώματος πραγματοποιείται από τον επεξεργαστή DSP.που εξασφαλίζει την πραγματική ταχύτητα και την υψηλή απόδοση του συστήματος ελέγχου, μπορεί να ανταποκριθεί έγκαιρα και γρήγορα σε οποιαδήποτε αλλαγή του συστήματος δοκιμής και να εξασφαλίσει τη σταθερότητα και την υψηλή ακρίβεια του ελέγχου.Το υλικό υιοθετεί επεξεργαστή DSP πλωτού σημείου 32 bit με κύρια συχνότητα έως 300 MHz, ADC / DAC με ανάλυση 24 bit, ψηφιακό φιλτράρισμα πλανητικής στροφής υψηλής ακρίβειας και τεχνολογία σχεδιασμού χαμηλού θορύβου του κυκλώματος υλικού,ο ελεγκτής ελέγχει τυχαία το δυναμικό εύρος είναι μεγαλύτερο από 90dB και η αναλογία σήματος-θόρυβου είναι μεγαλύτερη από 100dB.
7.1. Χαρακτηριστικά του ελεγκτή δονήσεων:
Α. Υψηλή απόδοση και αξιοπιστία
Ο έλεγχος κλειστού κυκλώματος πραγματοποιείται από τον επεξεργαστή DSP. Ο υπολογιστής είναι ανεξάρτητος από τον δαχτυλίδι ελέγχου, εξασφαλίζοντας την πραγματική ώρα και την υψηλή απόδοση του συστήματος ελέγχου,έγκαιρη και ταχεία ανταπόκριση σε οποιαδήποτε αλλαγή στο σύστημα δοκιμήςΌλα τα κανάλια εισόδου διαθέτουν ADC ανάλυσης 24 bit, σχεδιασμό υλικού χαμηλού θορύβου και ενσωματωμένα αναλογικά και ψηφιακά φίλτρα anti-aliasing,αποτελεσματική διασφάλιση της υψηλής ακρίβειας της ανάλυσης.
Β. Απλή λειτουργία
Το λογισμικό εφαρμογής που βασίζεται στα Windows είναι εύκολο στη λειτουργία και διαθέτει πλούσιες βοηθητικές λειτουργίες.Ο ισχυρός αυτόματος μάγος του συστήματος και η λειτουργία αυτόματης δημιουργίας εκθέσεων δοκιμών διευκολύνουν τις επαναλαμβανόμενες και βαρετές εργασίες δοκιμώνΟι παραμέτροι δοκιμής είναι πλούσιοι και αυστηροί και η διεπαφή USB2.0 καθιστά τη σύνδεση με τον υπολογιστή πιο στενή και αρμονική.
Γ, ισχυρά χαρακτηριστικά και ευελιξία
Ελεγκτής δονήσεων Μια ισχυρή πλατφόρμα ελέγχου δονήσεων που μπορεί να ολοκληρώσει πολλαπλές πολύπλοκες εργασίες.μπορεί να ολοκληρώσει διάφορες εργασίες ανάλυσηςΟ ελεγκτής υιοθετεί το μοντελοποιημένο σχεδιασμό.η οποία μπορεί να ρυθμίζει το αντίστοιχο υλικό και λογισμικό σύμφωνα με τις ανάγκες των διαφόρων χρηστών για να καλύπτει τις διαφορετικές ανάγκες των χρηστών.
