Ηλεκτροδυναμικός δονητής δόνησης με το φάσμα συχνότητας 2-4000Hz για το σκούπισμα ημιτόνου και τις τυχαίες δοκιμές

1
MOQ
20000
τιμή
Ηλεκτροδυναμικός δονητής δόνησης με το φάσμα συχνότητας 2-4000Hz για το σκούπισμα ημιτόνου και τις τυχαίες δοκιμές
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Σύστημα ελέγχου: Ψηφιακός έλεγχος
Σύστημα ψύξης: Αερόψυξη
Διάσταση: 500 χιλ. X.500 χιλ. X.500 χιλ.
Φάσμα συχνότητας: 10 Hz - 2000 Hz
Υλικό: Κράμα αργιλίου
Ανώτατη επιτάχυνση: 100 Γ
Ανώτατη μετατόπιση: 2.5 ΚΚ
Max Force: 1000 Ν
Ανώτατη στιγμή: 200 NM
Ανώτατη ταχύτητα: 100 Mm/s
Πρότυπο: Xyz-123
Όνομα: Ηλεκτροδυναμικός δονητής δόνησης
Δύναμη: 3 KW
Τάση: 220 Β
Βάρος: 200 κλ
Επισημαίνω:

Ηλεκτροδυναμικός δονητής 4000 Hz δόνησης

,

Ηλεκτροδυναμικός δονητής δόνησης για το σκούπισμα ημιτόνου

,

ηλεκτροδυναμική μηχανή δονητών δόνησης 3 KW

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ASLI
Πιστοποίηση: CE
Αριθμό μοντέλου: ES-3
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: η συσκευασία περίπτωσης
Χρόνος παράδοσης: 45days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20
Περιγραφή προϊόντων

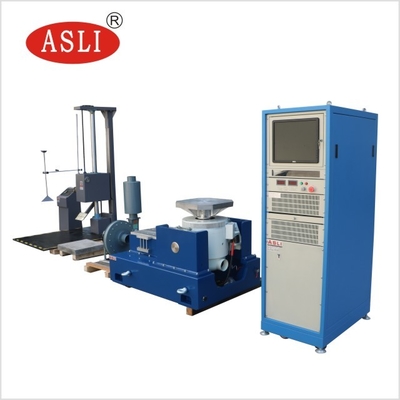

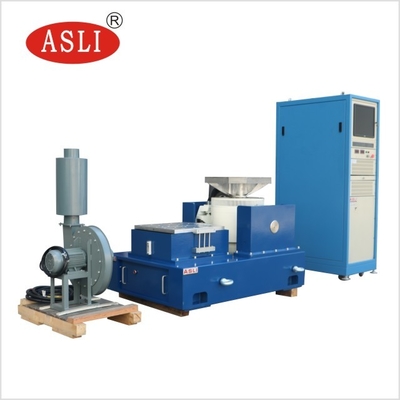

Ηλεκτροδυναμικός δονητής δόνησης με το φάσμα συχνότητας 2-4000Hz για το σκούπισμα ημιτόνου και τις τυχαίες δοκιμές

Ηλεκτροδυναμικός δονητής δόνησης με το φάσμα συχνότητας 2-4000Hz για το σκούπισμα ημιτόνου και τις τυχαίες δοκιμές 0

Εφαρμογή προϊόντων

Η δοκιμή δόνησης είναι για τη δραστηροποίηση ή το χτύπημα ενός συστατικού ή μιας συσκευής για να δει πώς αντιδρά σε ένα πραγματικό περιβάλλον. Η δοκιμή δόνησης έχει ένα ευρύ φάσμα των εφαρμογών, από τους πίνακες κυκλωμάτων, τα αεροσκάφη, τα σκάφη, τους πυραύλους, τις συσκευές βλημάτων, αυτοκινήτων και οικογένειας και άλλα βιομηχανικά προϊόντα.

Van Code η επιχείρηση μπορεί να παρέχει σε σας ολόκληρο τον κλονισμό και το εξεταστικό σχέδιο, και να αποδείξει την ποιότητα του προϊόντος για σας σύμφωνα με εθνικό και τα διεθνή πρότυπα, όπως το ΜΒ, GJB, UL, JIS, το DIN, ο ISO, οι BS, MIL, το IEC και ASTM.







3. Διάγραμμα τύπου και δομών επιλογής μηχανών της γεννήτριας δόνησης

①Οι όροι δοκιμής που παρέχονται από την επιχείρησή σας

②Τύπος δοκιμής: Σκούπισμα ημιτόνου Τυχαίος

③Υγιής σειρά συχνότητας: 2-4000Hz

④Τύπος: Ένα (ζ) = (2 π φ) 2Dcm/980≒A=0.002DmmF2D=A/0.002F2

F=M (κλ) ×A (γ)

4. Διάγραμμα φραγμών της αρχής συστημάτων

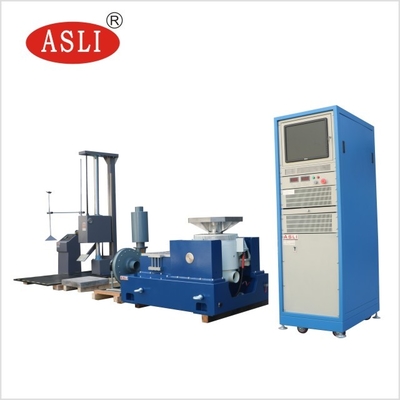

  Ηλεκτροδυναμικός δονητής δόνησης με το φάσμα συχνότητας 2-4000Hz για το σκούπισμα ημιτόνου και τις τυχαίες δοκιμές 1



Ηλεκτροδυναμικός δονητής δόνησης με το φάσμα συχνότητας 2-4000Hz για το σκούπισμα ημιτόνου και τις τυχαίες δοκιμές 2

5. Περιγραφή διαμόρφωσης συσκευών

πρόγραμμα Περιγραφή διαμόρφωσης ποσότητα
1. Επιτραπέζιο σώμα δόνησης
  ηλεκτρομαγνητική γεννήτρια διέγερσης 1
  ανεμιστήρας (συμπεριλαμβανομένου του ησυχαστήρα) 1
  VT0606 κάθετη πλατφόρμα 600mm επέκτασης * 600mm 1
  HT0606 οριζόντιος πίνακας 600mm φωτογραφικών διαφανειών ταινιών πετρελαίου * 600mm 1
2. Ψηφιακός ενισχυτής δύναμης διακοπτών
  ενισχυτής δύναμης 1
  Σερβο σύστημα προστασίας 1
  παροχή ηλεκτρικού ρεύματος τομέων 1
3. Ψηφιακός ελεγκτής δόνησης
  Ψηφιακός οικοδεσπότης ελεγκτών δονητών 1
  Αισθητήρας επιτάχυνσης συστημάτων 1
  υπολογιστής ελέγχου 1
  Ελέγξτε το δίσκο εγκαταστάσεων λογισμικού 1
4. Τυχαία σύνδεση
  Επεκτείνετε τη γραμμή καλωδίων και τον αεραγωγό 1
  Οδηγίες λειτουργίας, έκθεση επιθεώρησης, πιστοποιητικό τίτλου σπουδών, εγχειρίδιο συντήρησης, κ.λπ. 1
  Συνημμένα ειδικά εργαλεία 1
  Δομένος προσάρτημα φραγμών πίεσης/φραγμών πίεσης 1
  αντισεισμικός αερόσακος 4

VI τεχνικές παράμετροι

ES-3 ηλεκτρομαγνητικές παράμετροι γεννητριών διέγερσης
μέγιστη δύναμη ημιτόνου 300Kg.f αιχμή
Μέγιστη τυχαία δύναμη 300Kg.f r.ms
Μέγιστη δύναμη κλονισμού κλονισμού 600Kg.f αιχμή
φάσμα συχνότητας 1~3500 Hz
μέγιστη μετατόπιση 24mm PP
μέγιστη ταχύτητα 1.6m/s
μέγιστη επιτάχυνση 100G (980 m/s2)
μέγιστο φορτίο 100 κλ
Η συχνότητα απομόνωσης δόνησης 2.5 Hz
Η διάμετρος του κινούμενου κύκλου Ф 150 χιλ.
Δυναμική ποιότητα κύκλων 3kg
Βίδα Mesa 13×M8
μαγνητική διαρροή <10gauss
Επιτραπέζιο μέγεθος 750mm 560mm 670mm (κάθετος πίνακας)
Επιτραπέζιο βάρος Περίπου 560 κλ
Ο ψηφιακός ενισχυτής δύναμης διακοπτών ES-3
δύναμη παραγωγής 4KVA
τάση παραγωγής: 110V
παραγωγή: 30A
Μέγεθος δύναμης 720mm×545mm×1270mm
βάρος 230KG
Σερβο σύστημα προστασίας
λειτουργία: Θερμοκρασία, πίεση αέρα, πέρα από τη μετατόπιση, πέρα από την τάση, πέρα από το τρέχον, εισαγμένο undervoltage, το εξωτερικό ελάττωμα, την παροχή ηλεκτρικού ρεύματος ελέγχου, το ελάττωμα λογικής, την εισαγμένη ανεπάρκεια, κ.λπ.
Ψηφιακός ελεγκτής VCSusb-2 δόνησης
διαμόρφωση υλικού:

2-κανάλι εισαγωγή, και 1 κανάλι παραγωγής

Ημίτονο, τυχαίο

Χαρακτηριστικός αντίκτυπος, ηχηρή κατάρτιση και κατοικία (αγοράστε)

υπολογιστής ελέγχου Αρχικός υπολογιστής εμπορικών σημάτων, επίδειξη LCD (συμπεριλαμβανομένου του πληκτρολογίου/του φωτοηλεκτρικού ποντικιού)
λογισμικό Η κινεζική/αγγλική λειτουργία, μπορεί να διευθύνει την ανάλυση χρονικών περιοχών και πεδίου συχνότητας, την πηγή σημάτων, την ανάλυση σκουπισμάτων ημιτόνου, την έκθεση δοκιμής κ.λπ. WORD, το σήμα και την επίδειξη στοιχείων, την αποθήκευση, τις θέτοντας παραμέτρους δοκιμής και τις λειτουργίες ανάλυσης.
λειτουργικό σύστημα Παράθυρα 10
Αισθητήρας επιτάχυνσης, LAB24112

Φάσμα συχνότητας: 1 - -12.000 Hz

Ευαισθησία: 50 MV/γ

Σειρά θερμοκρασίας: -24-250℃

Β Τ 0606 κάθετη πλατφόρμα επέκτασης
υλική ποιότητα alufer
Μέγεθος Mesa 600 mm×600 χιλ.
Σταθερή θέση τρυπών M8 μανίκι βιδών ανοξείδωτου, μακροπρόθεσμη αντοχή
Ανώτερη συχνότητα χρήσης ορίου

Κολπώδη 1000 Hz

πιθανολογικό 2000HZ

βάρος 35KG
Οριζόντιο στάδιο φωτογραφικών διαφανειών ταινιών πετρελαίου Χ T0606
υλική ποιότητα alufer
Μέγεθος Mesa 600 mm×600mm
Σταθερή θέση τρυπών M8 μανίκι βιδών ανοξείδωτου, μακροπρόθεσμη αντοχή
Ανώτερη συχνότητα χρήσης ορίου

Κολπώδη 800 Hz

πιθανολογικό 2000HZ

βάρος 35
BL-300 ανεμιστήρας (συμπεριλαμβανομένου του ομιλητή αποβολών)
Δύναμη ανεμιστήρων: 1.1 Κ W
ποσοστό ροής 1404m3/h
ηλεκτρική απαίτηση:
πηγή 3-phase 380V/50Hz, 15 KVA
αντίσταση επιχωμάτωσης ≤4Ω

VII. εισαγωγή απόδοσης εξοπλισμού:

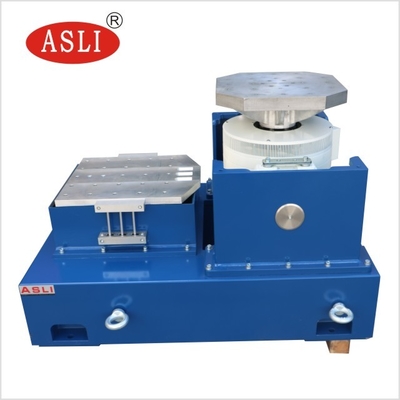

7.1, επιτραπέζιο σώμα VG 300-38 δόνησης

7.1.1. Κινούμενη σπείρα

Ο πίνακας δόνησης είναι εξοπλισμένος με τη χυτή και με το χέρι επεξεργασμένη στη μηχανή κινούμενη σπείρα, το φωτοηλεκτρικό πνευματικό σύστημα υποστήριξης φορτίων και τη διπλή αξονική καθοδήγηση ρουλεμάν. Η διπλή φέρουσα καθοδήγηση είναι μια μοναδική λειτουργία που βοηθά να μειώσει το αξονικές δυναμικές πέρασμα και την περιστροφή κατά τη διάρκεια της δοκιμής δόνησης, με την ανώτερη διάρκεια.

7.1.2. Σπείρα διέγερσης

Διπλή μαγνητική δομή πορειών, χαμηλή μαγνητική διαρροή και ομοιόμορφο μαγνητικό πεδίο

7.1.3. Επιφάνεια πλατφορμών

Η χρησιμοποίηση προώθησε τη θεραπεία phosphorization και την αυτοκινητική τεχνολογία χρωμάτων, με τη μακροπρόθεσμη επίδραση πρόληψης ένδυσης και σκουριάς.

7.1.4. Το σύστημα της Ταϊβάν είναι κρύο:

Ο χαμηλού θορύβου θαυμαστής υιοθετείται για να βελτιώσει τη δομή κολπίσκων αέρα της πλατφόρμας, η σπείρα διέγερσης υιοθετεί τον κυψελωτό αεραγωγό, το μέσο μαγνητικό δαχτυλίδι υιοθετεί το διπλό αεραγωγό διακλαδώσεων στρώματος, κ.λπ. Το νέο σχέδιο αεραγωγών υιοθετείται για να ενισχύσει την επίδραση ψύξης.

7.2. SA ψηφιακός ενισχυτής δύναμης διακοπτών

SA ψηφιακός ενισχυτής δύναμης διακοπτών σειράς με την αξιόπιστη MOSFET ή IGBT τεχνολογία,

a. Υψηλές σταθερότητα και αξιοπιστία

b. Συμμόρφωση με τις τυποποιημένες απαιτήσεις της ΕΕ «CE»

c. Χρησιμοποίηση της ημιτονοειδούς τεχνολογίας διαμόρφωσης πλάτους σφυγμού συχνότητας με τον ενισχυτή υψηλής δύναμης.

d. Χρησιμοποιώντας την αρχή εργασίας την παροχή ηλεκτρικού ρεύματος, η αποδοτικότητα μετατροπής είναι υψηλή.

e. Η ηλεκτρονική αυτόματη τεχνολογία ροή-διανομής χρησιμοποιείται

f. Καλή εκτέλεση ασφάλειας.

7.3. Σερβο σύστημα προστασίας

Οι λειτουργίες προστασίας είναι πλήρεις, συμπεριλαμβάνων πέρα από την τάση, κάτω από την τάση, την ανεπάρκεια φάσης, την αποτυχία λογικής, την ενότητα ισχύος μέσω, πέρα από τη θερμοκρασία, της παραγωγής πέρα από το ρεύμα, της παραγωγής πέρα από την τάση, της παροχής ηλεκτρικού ρεύματος κίνησης, του σώματος πέρα από τη μετατόπιση, της θερμοκρασίας σωμάτων, του εξωτερικού συνδέσμου, κ.λπ.

7.4. Κάθετη πλατφόρμα επέκτασης

Η πλατφόρμα επέκτασης χρησιμοποιείται συνήθως ως μεγαλύτερη πλατφόρμα δειγμάτων εγκαταστάσεων, η οποία μπορεί να είναι τετραγωνική ή στρογγυλή ή συνήθεια χρηστών. Προκειμένου να μειωθούν τα δυναμικά χαρακτηριστικά των εκτεταμένων πλατφορμών, όλες οι εκτεταμένες πλατφόρμες πρέπει να αναλυθούν με τη διαμόρφωση

7.5. Φωτοηλεκτρικό αυτόματο ταιριάζοντας με σύστημα

Αυτόματα ρυθμίστε την κινούμενη θέση σπειρών να παραμείνει στην ισορροπία. Το αυτόματο σύστημα ευθυγράμμισης εξασφαλίζει ότι η κινούμενη σπείρα είναι πάντα κεντροθετημένη κατά τη διάρκεια της φόρτωσης και της εκφόρτωσης.

7.6. Οριζόντια γλιστρώντας πλατφόρμα

Το οριζόντιο επιτραπέζιο σχέδιο φωτογραφικών διαφανειών έχει μια υψηλή ανατρέποντας στιγμή και έναν πλευρικό περιορισμό. Αυτή η έννοια σχεδίου, που συνδυάζεται με την τυποποιημένη οριζόντια επιτραπέζια συσκευή φωτογραφικών διαφανειών, έχει ένα υψηλό δυναμικό όριο ροπής, διατηρώντας τα χαρακτηριστικά απόσβεσης ταινιών πετρελαίου οδηγών. Η οριζόντια πλατφόρμα αποτελείται από skateboard, το συνδετήρα, το φυσικό πιάτο γρανίτη, την οριζόντια βάση φωτογραφικών διαφανειών και την ανεξάρτητη πηγή πετρελαίου.

οκτώ. Εισαγωγή του ψηφιακού ελεγκτή δόνησης

Ο ελεγκτής δόνησης υιοθετεί το προηγμένο διανεμημένο σύστημα δομών, και ο έλεγχος κλειστών βρόγχων πραγματοποιείται από τον επεξεργαστή DSP. Το PC είναι ανεξάρτητο από το δαχτυλίδι ελέγχου, που εξασφαλίζει τη σε πραγματικό χρόνο και υψηλή αποδοτικότητα του συστήματος ελέγχου, μπορεί έγκαιρος και να ανταποκριθεί γρήγορα σε οποιαδήποτε αλλαγή του συστήματος δοκιμής, και να εξασφαλίσει τη σταθερότητα και τη υψηλή ακρίβεια του ελέγχου. Το υλικό υιοθετεί τον τριανταδυάμπιτο επεξεργαστή κινητής υποδιαστολής DSP με την κύρια συχνότητα μέχρι 300 MHZ, η ΠΑΧ/DAC με το ψήφισμα 24 μπιτ, μεγάλης ακρίβειας ψηφιακό φιλτράρισμα κινητής υποδιαστολής και χαμηλού θορύβου τεχνολογία σχεδιασμού του κυκλώματος υλικού, ο ελεγκτής ελέγχει τυχαία τη δυναμική περιοχή είναι περισσότερο από 90dB και η σήματος προς θόρυβο αναλογία είναι περισσότερο από 100dB.

7.1. Χαρακτηριστικά γνωρίσματα του ελεγκτή δόνησης:

Α. υψηλή επίδοση και αξιοπιστία

Ο έλεγχος κλειστών βρόγχων πραγματοποιείται από τον επεξεργαστή DSP. Το PC είναι ανεξάρτητο από το δαχτυλίδι ελέγχου, εξασφαλίζοντας τη σε πραγματικό χρόνο και υψηλή αποδοτικότητα της έγκαιρης και γρήγορης απάντησης συστημάτων ελέγχου, σε οποιαδήποτε αλλαγή στο σύστημα δοκιμής, και εξασφαλίζοντας την αξιοπιστία και τη υψηλή ακρίβεια του ελέγχου. Όλα τα κανάλια εισαγωγής έχουν μια ανάλυση ΠΑΧ 24 μπιτ, το χαμηλού θορύβου σχέδιο υλικού, και τα ενσωματωμένα αναλογικά και ψηφιακά anti-aliasing φίλτρα, εξασφαλίζοντας αποτελεσματικά την υψηλή ακρίβεια της ανάλυσης.

b. Απλή λειτουργία

Τα προγράμματα εφαρμογών βασισμένα στα παράθυρα είναι εύκολο να λειτουργηθούν και έχουν τις πλούσιες βοηθητικές λειτουργίες. Η του συστήματος ισχυρή αυτόματη μάγων και δοκιμής λειτουργία παραγωγής εκθέσεων αυτόματη καθιστά τους επαναλαμβανόμενους και τρυπώντας στόχους δοκιμής ευκολότερους. Οι παράμετροι δοκιμής είναι πλούσιες και αυστηρές, και η διεπαφή USB2.0 την καθιστά συνδεμένη με τον υπολογιστή περισσότερο και αρμονικός.

Γ, ισχυρές χαρακτηριστικά γνωρίσματα και ευελιξία

Ισχυρή πλατφόρμα ελέγχου δόνησης ελεγκτών Α δόνησης που μπορεί να ολοκληρώσει τις πολλαπλάσιες σύνθετες υποχρεώσεις. Στην ίδια πλατφόρμα υλικού, η διαφορετική διαμόρφωση προγραμμάτων εφαρμογών, μπορεί να ολοκληρώσει ποικίλες υποχρεώσεις ανάλυσης, για να ικανοποιήσει τις διαφορετικές ανάγκες ανάλυσης δοκιμής σας. Ο ελεγκτής υιοθετεί το μορφωματικό σχέδιο, το οποίο μπορεί να διαμορφώσει το αντίστοιχο υλικό και το λογισμικό σύμφωνα με το διαφορετικό χρήστη πρέπει να ικανοποιήσει τις διαφορετικές ανάγκες των χρηστών.
