Σύστημα Δοκιμών Δονητή Ηλεκτροδυναμικής Δόνησης με Αερόψυξη, Τραπέζι Δόνησης 3 Αξόνων
Product Details
| Δύναμη δονήσεων: | 30000N | Κατεύθυνση δονήσεων: | κάθετος οριζόντιος |
|---|---|---|---|
| Εφαρμογή: | ανταλλακτικά αυτοκινήτων | Μετατόπιση: | 51MM |
| Μέγεθος τραπεζιού: | 1000*1000mm | Τύπος: | Υψηλή συχνότητα |
| Επισημαίνω |
Ηλεκτροδυναμικό Τραπέζι Δόνησης 3 Αξόνων,Δονητής 3 Αξόνων με Αερόψυξη,Τραπέζι Δόνησης Δοκιμών 3 Αξόνων |
||
Product Description

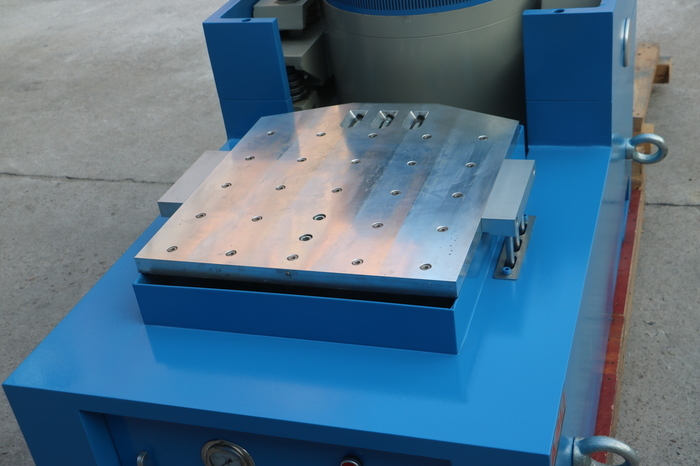

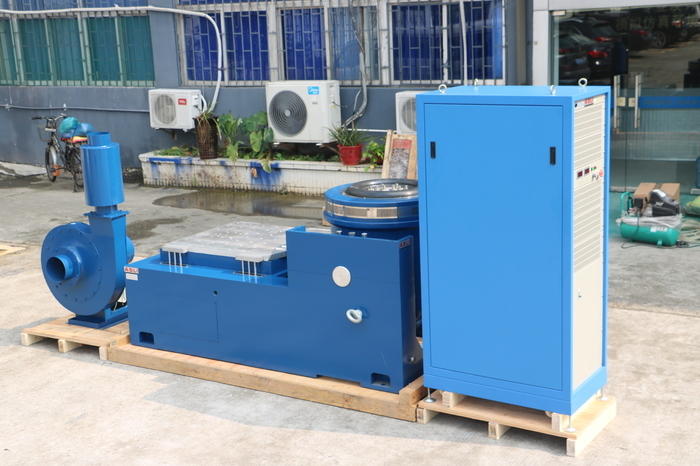

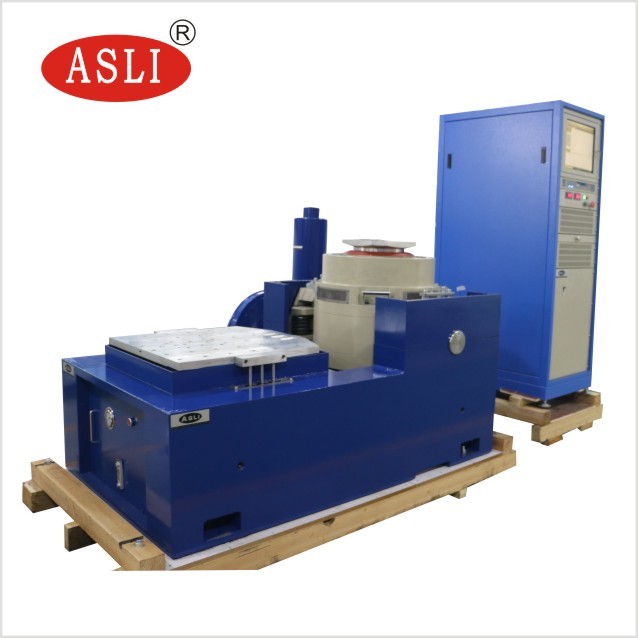

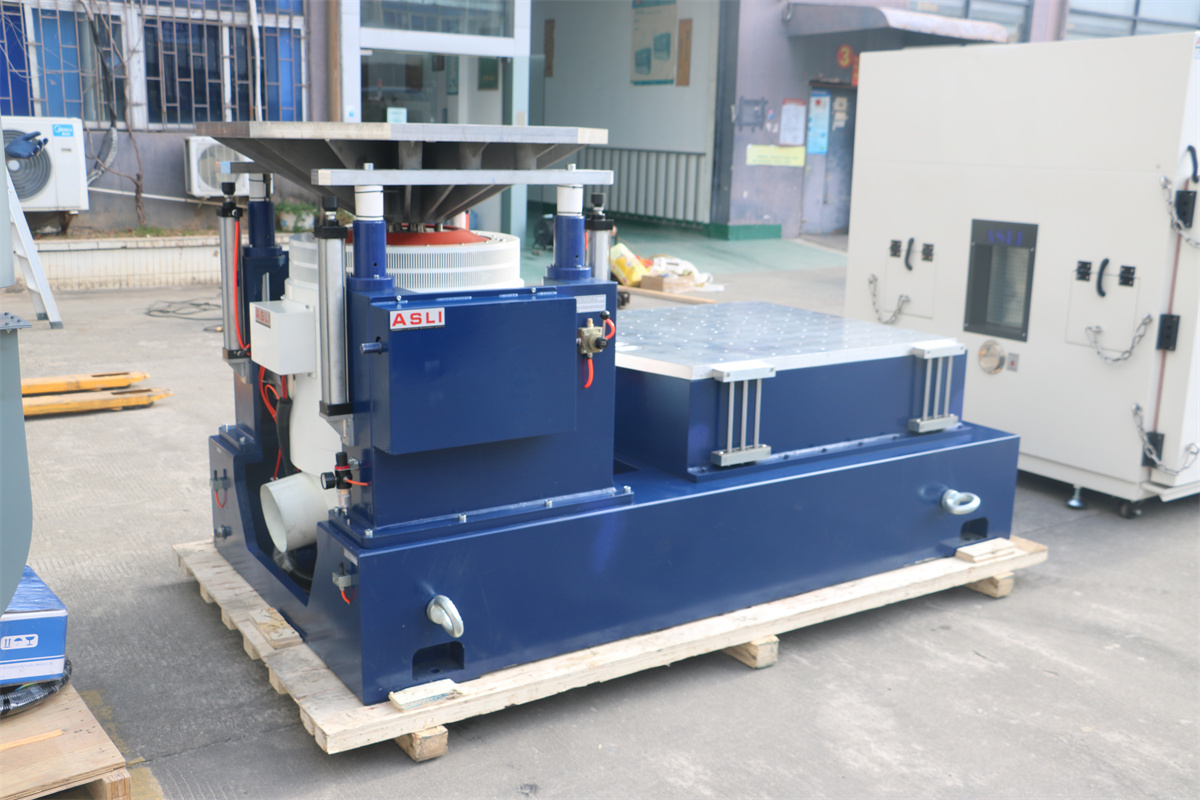

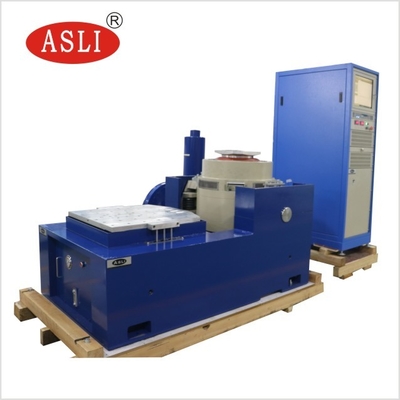

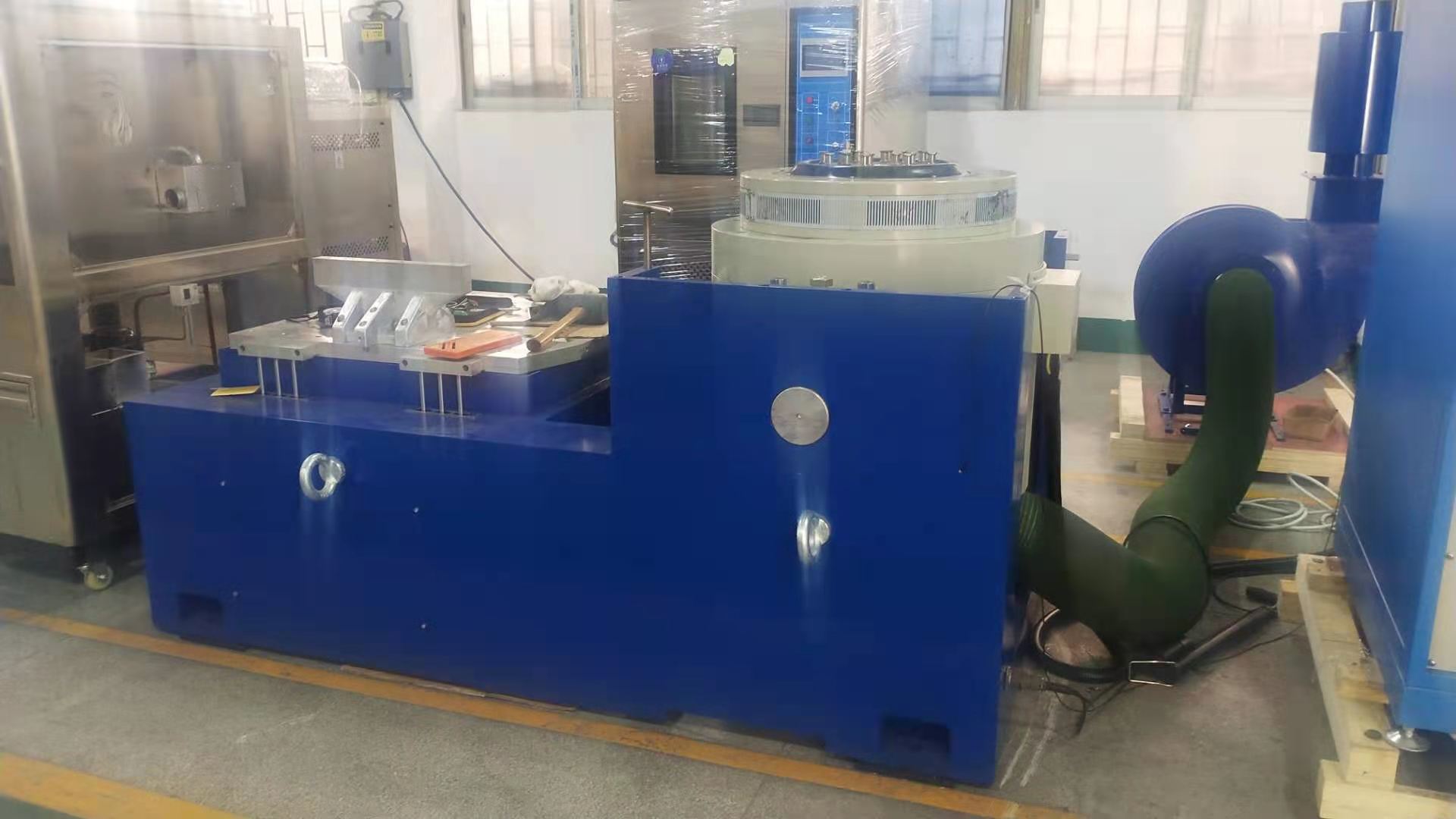

Το σύστημα δοκιμής ηλεκτροδυναμικών δονήσεων με ψύξη αέρα είναι ένα υψηλής απόδοσης τραπέζι δονήσεων 3 άξων που έχει σχεδιαστεί για αυστηρές δοκιμές αντοχής σε δονήσεις.ΑεροπορίαΤο σύστημα έχει σχεδιαστεί για να εντοπίζει σφάλματα σε πρώιμο στάδιο, να προσομοιώνει τις πραγματικές συνθήκες λειτουργίας.,και να επικυρώνουν τη δομική ακεραιότητα με αξιοπιστία.
Ο εξοπλισμός υποστηρίζει λειτουργίες sinus wave, FM, sweep, προγραμματισμό, πολλαπλασιαστή συχνότητας, λογάριθμο, μέγιστη επιτάχυνση, διαμόρφωση πλάτους και έλεγχο χρόνου.Προσφέρει πλήρη λειτουργία ελέγχου υπολογιστή με απλή σταθερή επιτάχυνση και σταθερές ρυθμίσεις πλάτουςΚάθε μονάδα υποβάλλεται σε συνεχείς δοκιμές λειτουργίας χωρίς βλάβη για τρεις μήνες για να εξασφαλιστεί σταθερή απόδοση και αξιόπιστη ποιότητα.
- Τρόποι δοκιμής:Πολλαπλές λειτουργίες μπορούν να ρυθμιστούν: sinus, random, resonant search and dwell, typical impact, και λειτουργίες προσομοίωσης οδού.
- Εφαρμογές:Αεροπορία, αεροδιαστημική, όπλα, πλοία, επικοινωνίες, αυτοκινητοβιομηχανία, ηλεκτρονικά, ηλεκτρικά, οικιακές συσκευές και άλλους τομείς.
Κατεβάστε: Δοκιμαστικό σταθμό δονήσεων υψηλής συχνότητας ES-30 (PDF)
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

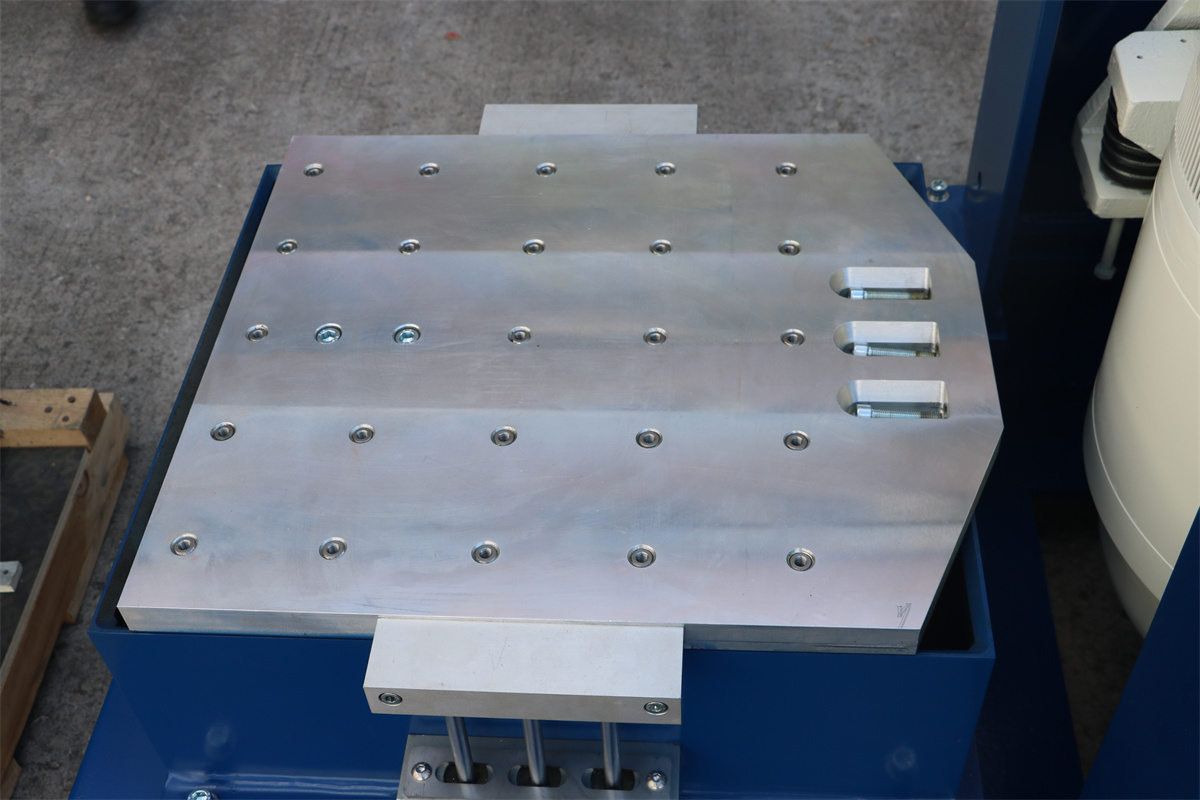

| Μέγεθος πίνακα | 1000 × 1000 mm |
|---|---|
| Υλικό | Άλλες χημικές ενώσεις |
| Δάχος | 40 χιλιοστά |
| Μέγιστη συχνότητα εργασίας | Σίνος 1000 Hz, τυχαίο 1200 Hz |
| Μέγεθος διευρυτήρα | 1000 × 1000 mm |
|---|---|
| Υλικό | Άλλες χημικές ενώσεις |
| Μέγιστη συχνότητα εργασίας | Σίνος 500 Hz, τυχαίο 1000 Hz |
| Μέγιστη ισχύς εξόδου | 42 kVA |
|---|---|
| Απάντηση συχνότητας | > 65 dB |
| Δυναμική τάση | 100 Vrms |
| Αποτελεσματικότητα μετατροπής | > 90% |
| Δύναμη | 15 kW |
|---|---|
| Όγκος αέρα | 00,66 m3/min |
| Πίεση αέρα | 00,08 kgf/cm2 |
| Διάμετρος σωλήνα αέρα | 200 χιλιοστά |
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με τοΣύστημα δοκιμής ηλεκτροδυναμικών συσσωρευτών δονήσεων με ψύξη αέρα Τραπέζι δονήσεων 3-άξονωνΠαρακαλώ επικοινωνήστε μαζί μας.
