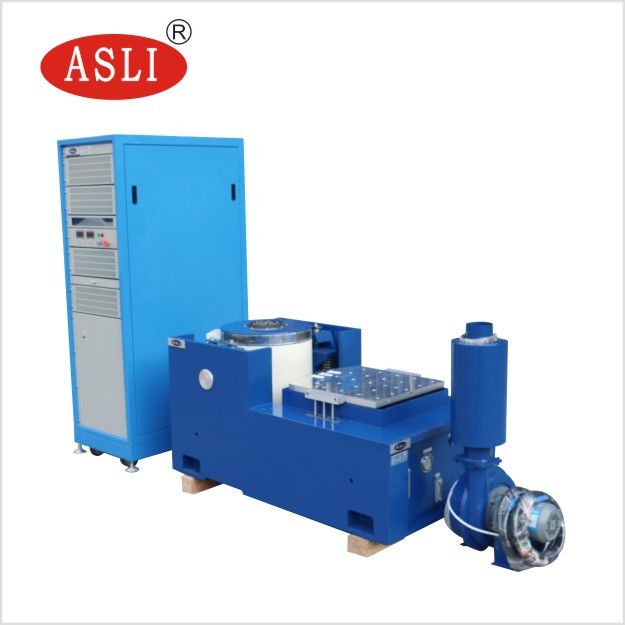

Δισκολόπιδο ηλεκτρομαγνητικών δονήσεων εργαστηρίου υψηλής συχνότητας για τυχαία δοκιμή
Product Details
| Εφαρμογή: | Materila, ανταλλακτικά αυτοκινήτων, συσκευασία, οικιακά προϊόντα | Δυναμικό: | 380V |
|---|---|---|---|
| Παρέχεται υπηρεσία μετά την πώληση: | Τεχνική υποστήριξη βίντεο, Διαδικτυακή υποστήριξη, Μηχανικοί διαθέσιμοι για σέρβις μηχανημάτων στο ε | Εγγύηση: | 1 Έτος |
| Εφαρμοστέες Βιομηχανίες: | πολιτικά, ηλεκτρονικές συσκευές, αυτοκίνητα, ανταλλακτικά, ηλεκτρονικά, αεροπορία | Όνομα προϊόντος: | σύστημα δοκιμής κραδασμών |
| Δύναμη ανακίνησης: | 3KN | Κατάλληλο για: | Ανώτατα στοιχεία δοκιμής φόρτωσης 300kgs |
| Εύρος Συχνοτήτων: | 3~3500HZ | Λειτουργία: | Επιταχυνόμενη δοκιμή δόνησης |
| Επισημαίνω |
Πίνακας δονητών δόνησης,Τραπέζι Δόνησης Υψηλής Συχνότητας,Τραπέζι Δόνησης Τυχαίων Δοκιμών |
||
Product Description
Η δοκιμή δονήσεων είναι η διαδικασία διέγερσης ή πρόσκρουσης ενός εξαρτήματος ή συσκευής για την παρατήρηση της αντίδρασής του υπό πραγματικές περιβαλλοντικές συνθήκες. Ο δοκιμαστής δονήσεων υψηλής συχνότητας παρέχει δυνάμεις διέγερσης που κυμαίνονται από 3 kN έως 50 kN, με μέγιστη χωρητικότητα φορτίου από 200 kg έως 800 kg.
Λήψη: ES-3A Δοκιμαστής Δονήσεων (PDF)- Λειτουργίες Δοκιμής: Διατίθενται πολλαπλές λειτουργίες και είναι ρυθμιζόμενες — ημιτονοειδής, τυχαία, αναζήτηση και διατήρηση συντονισμού, κλασική κρούση και προσομοίωση οδήγησης.
- Εφαρμογές: Αεροπορία, αεροδιαστημική, όπλα, πλοία, επικοινωνίες, αυτοκινητοβιομηχανία, ηλεκτρονικά, ηλεκτρικά, οικιακές συσκευές και άλλοι τομείς.

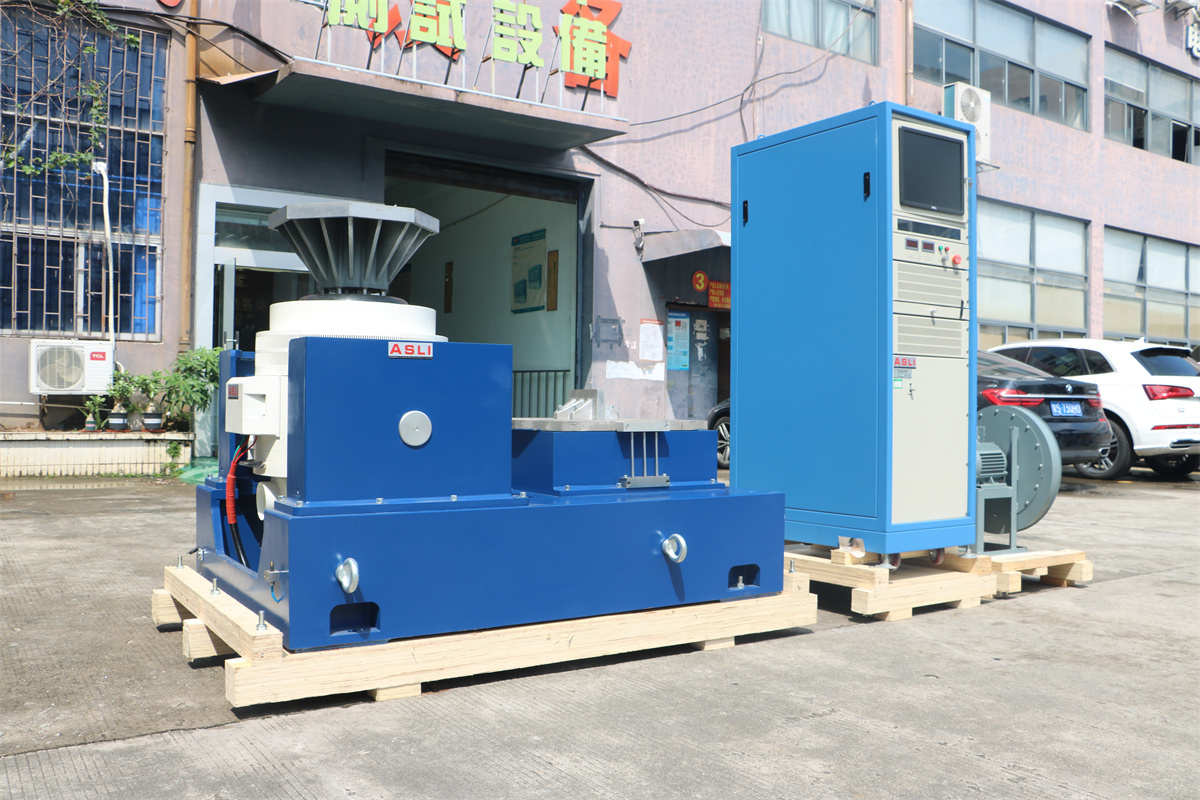

Δυναμικό τραπέζι δονήσεων με προσαρμοσμένο εξάρτημα δείγματος.
| Μοντέλο Συστήματος | ES-3 |
| Εύρος Συχνότητας (Hz) | 3 – 3500 |
| Ονομαστική Δύναμη — Ημιτονοειδής (N) | 3000 |
| Ονομαστική Δύναμη — Τυχαία (N) | 3000 |
| Ονομαστική Δύναμη — Κρούση (N) | 6000 |
| Μέγιστη Επιτάχυνση — Ημιτονοειδής (m/s²) | 1000 |
| Μέγιστη Επιτάχυνση — Τυχαία (m/s² rms) | 1000 |
| Μέγιστη Επιτάχυνση — Κρούση (m/s²) | 2000 |
| Μέγιστη Ταχύτητα — Ημιτονοειδής (m/s) | 1.6 |
| Μέγιστη Ταχύτητα — Κρούση (m/s) | 1.6 |
| Μέγιστη Μετατόπιση — Διαδρομή (mm p-p) | 25 |
| Μάζα Κινητού Πηνίου | 3.5 kg |
| Διάσταση Κινητού Πηνίου | Ø 230 mm |
| Μέγιστο Φορτίο | 100 kg |
| Μοντέλο | Ονομαστική Ημιτονοειδής Δύναμη (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (kg) | Κινητό Πηνίο (kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος: χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου ταλάντωσης με ευθεία και προσανατολισμένη προς εισαγωγή ακαμψία σύνθετου σώματος, παρέχοντας ισχυρή ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο ίδρυμα τραννιόν αποκλειστικά για χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία στο κινούμενο σύστημα διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού ενισχύει το αποτέλεσμα ψύξης.
- Η στατική ακαμψία και η δυναμική ακαμψία του ρουλεμάν έχουν βελτιστοποιηθεί, αυξάνοντας την ικανότητα του τραπεζιού δονήσεων και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
