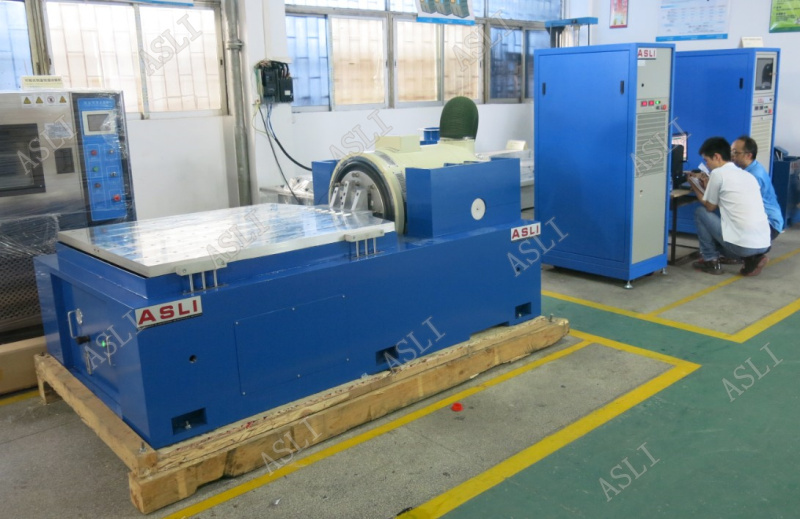

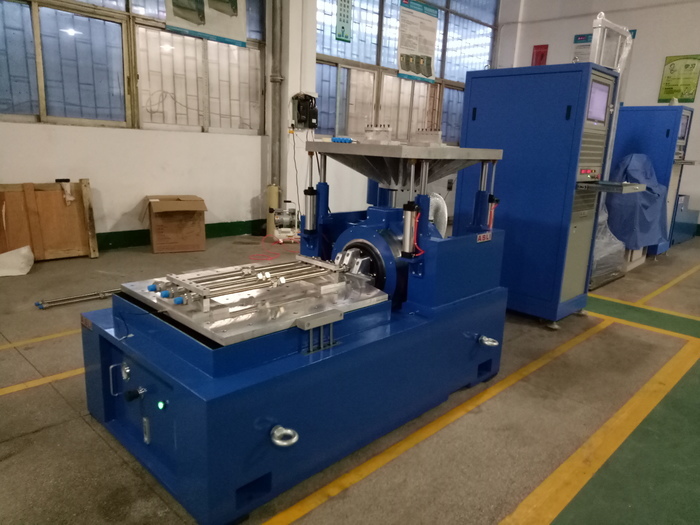

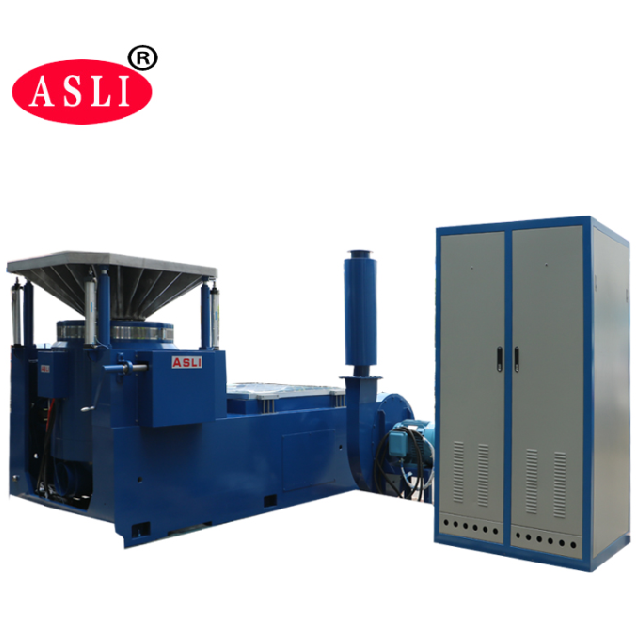

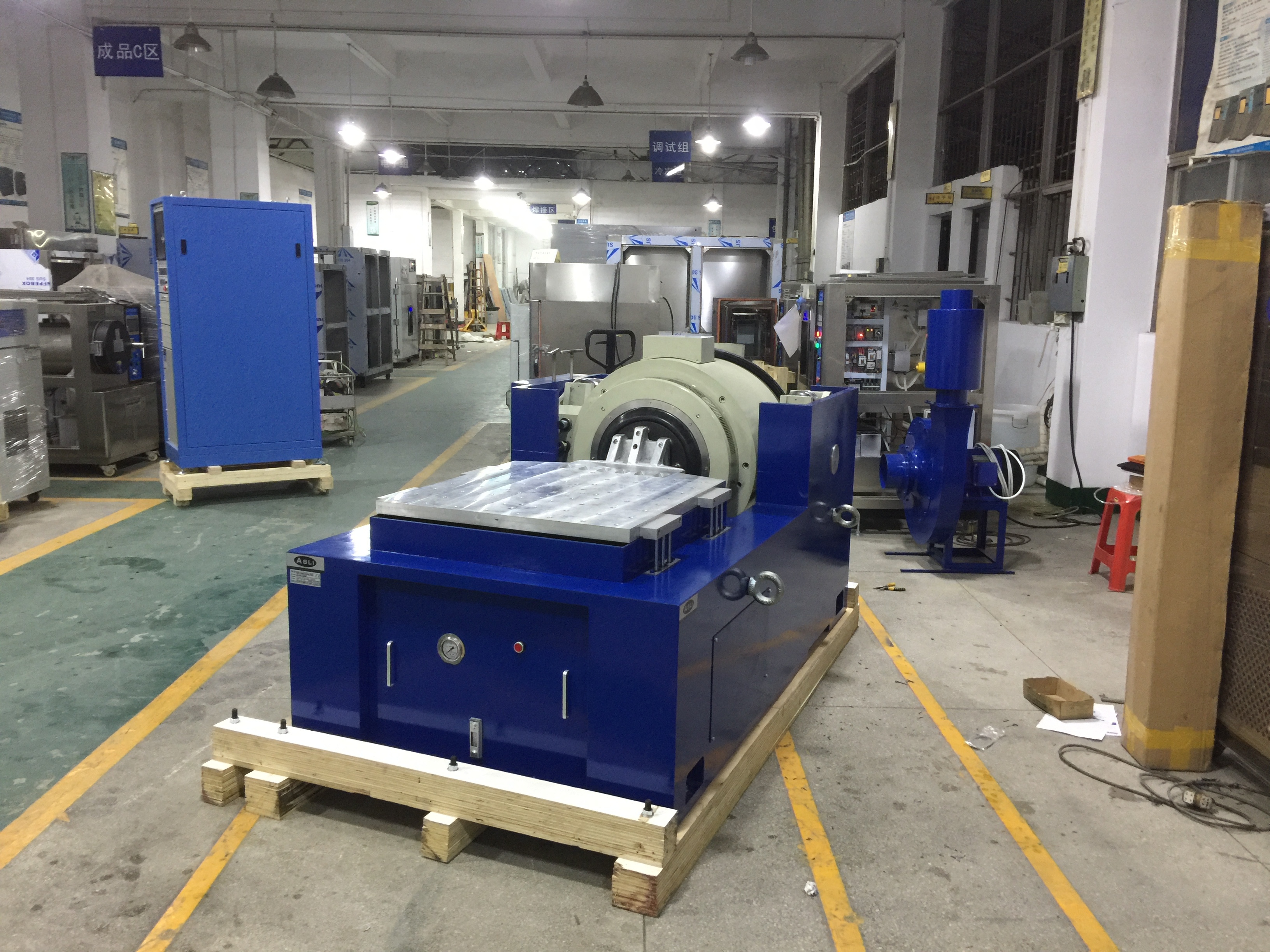

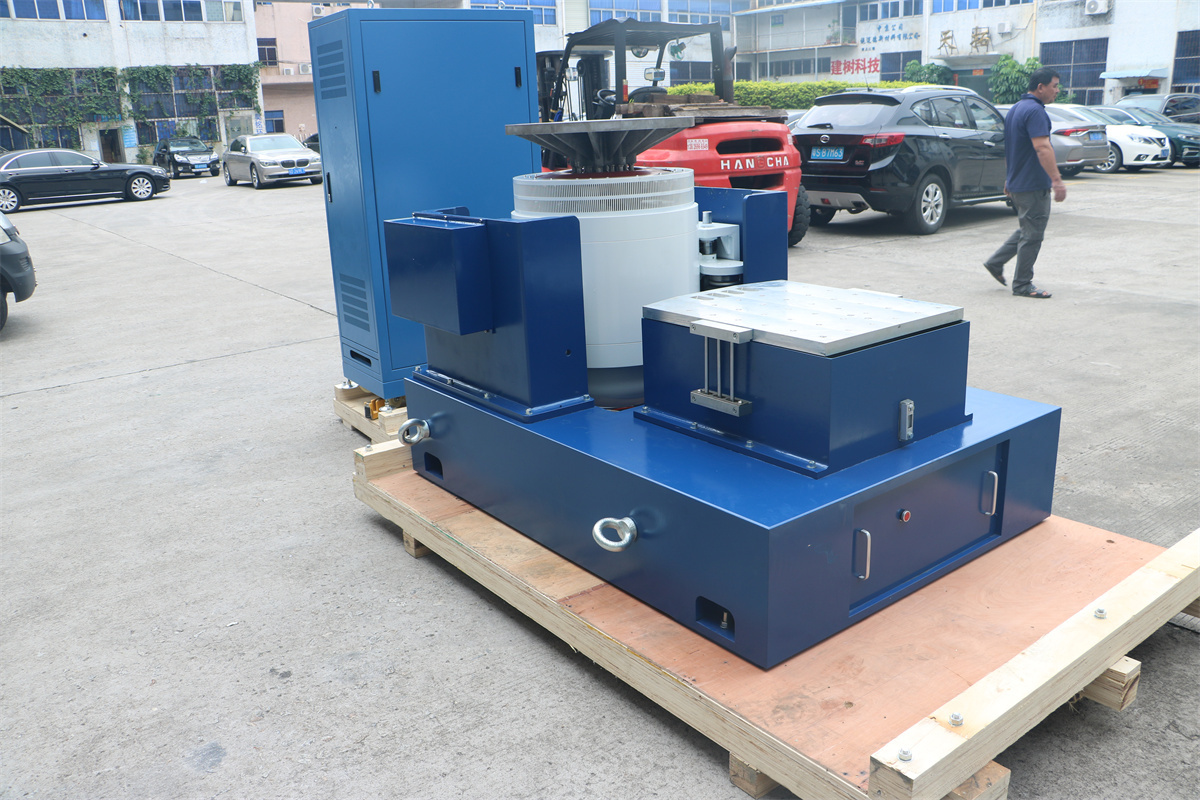

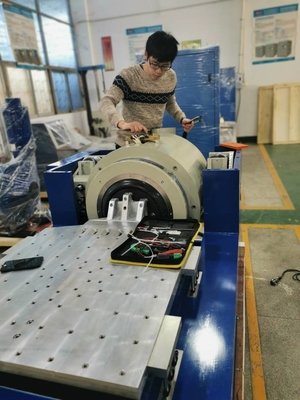

MIL-STD-810H Μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων υψηλής συχνότητας μεγάλου μετατόπισης
Product Details
| Δύναμη sinus: | 40kN | Ταχύτητα: | 10,8m/s |
|---|---|---|---|
| Μετατόπιση: | 85 mm | Συχνότητα: | 3~2000HZ |
| φόρτωση: | 500KG | Επιτάχυνση: | 100γρ |
| Εφοδιασμός: | 450 χιλιοστά | Μέγεθος τραπεζιού: | 1000 X 1000mm |
| Επισημαίνω |
Μηχανές ηλεκτρομαγνητικής δοκιμής μεγάλου μετατόπισης,Μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων,Μηχανές ηλεκτρομαγνητικών δοκιμών υψηλής συχνότητας |
||
Product Description
Ένας δονητής είναι μια ηλεκτρομαγνητική συσκευή που χρησιμοποιείται για δοκιμές δονήσεων για την διέγερση της υπό δοκιμή δομής. Χρησιμοποιείται συνήθως για ανάλυση τρόπων λειτουργίας ή δοκιμές αντοχής. Οι δονητές δονήσεων διατίθενται σε διάφορα σχέδια για να καλύψουν διαφορετικές απαιτήσεις δοκιμών.
Ο ηλεκτρομαγνητικός δονητής δονήσεων υψηλής συχνότητας έχει σχεδιαστεί για να αξιολογεί τις συχνότητες συντονισμού των σχεδίων προϊόντων και συσκευασιών και να προσομοιώνει τις τυχαίες δονήσεις που συμβαίνουν κατά τη διανομή ή σε περιβάλλοντα χρήσης. Το μηχάνημα είναι απλό στη λειτουργία και μπορεί να εκτελέσει ένα ευρύ φάσμα δοκιμών δονήσεων σύμφωνα με κρατικές, βιομηχανικές και εταιρικές προδιαγραφές.
- Συνδυασμένη δομή θαλάμου δοκιμής και συστήματος ψύξης με συμπαγή και κομψό σχεδιασμό. ανεξάρτητη κονσόλα.
- Βολική λειτουργία. πρωτότυπη μονάδα συμπιεστή ψύξης και τα κύρια αξεσουάρ της εισάγονται από το εξωτερικό.
- Εισαγόμενος έγχρωμος ελεγκτής οθόνης αφής LCD ικανός για αυτόματο έλεγχο προγραμμάτων θερμοκρασίας και υγρασίας.
- Εξοπλισμένο με διεπαφή τηλεπικοινωνιών RS-232. Για να καλύψετε τις μοναδικές απαιτήσεις των πελατών, οι χρήστες μπορούν να επιλέξουν από διαφορετικά μοντέλα τραπεζιού δοκιμής δονήσεων για να διασφαλίσουν καλή απόδοση ψύξης.
- Σύστημα στεγανοποίησης θερμότητας και αέρα. αυτό το τραπέζι δονήσεων διαθέτει επίσης αξιοσημείωτο αποτέλεσμα εξοπλισμού δοκιμής αξιοπιστίας μηχανικών δονήσεων και δονήσεων κρούσης.
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγ. Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Ο δονητής μπορεί επίσης να συνδυαστεί με έναν θάλαμο δοκιμής θερμοκρασίας-υγρασίας για ολοκληρωμένες περιβαλλοντικές δοκιμές.
| Μοντέλο | THV-408(A~F) | |
|---|---|---|
| Εσωτερική Διάσταση | Π600 × Υ850 × Β800 (mm) | |
| Εξωτερική Διάσταση | Π850 × Υ1950 × Β2100 (mm) | |
| Εύρος Θερμοκρασίας | Χαμηλή θερμοκρασία: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Υψηλή θερμοκρασία: 100°C (150°C) | |
| Εύρος Υγρασίας | 20%–98% Σχετική Υγρασία (10%–98% Σχετική Υγρασία / 5%–98% Σχετική Υγρασία είναι ειδική προαιρετική συνθήκη, απαιτεί αφυγραντήρα) | |
| Αναλυτική Ακρίβεια / Ομοιομορφία Κατανομής Θερμοκρασίας και Υγρασίας | 0.1°C; 0.1% Σχετική Υγρασία / ±2.0°C; ±3.0% Σχετική Υγρασία | |
| Ακρίβεια Ελέγχου Θερμοκρασίας και Υγρασίας | ±0.5°C; ±2.5% Σχετική Υγρασία | |
| Ρυθμός Αύξησης / Πτώσης Θερμοκρασίας | Αύξηση θερμοκρασίας περίπου 0.1–3.0°C/min / πτώση θερμοκρασίας περίπου 0.1–1.5°C/min (Ο ρυθμός πτώσης min. 1.5°C/min είναι ειδική προαιρετική συνθήκη) | |
| Εσωτερικό και Εξωτερικό Υλικό | Το υλικό του εσωτερικού κουτιού είναι ανοξείδωτος χάλυβας SUS 304#; το εξωτερικό κουτί είναι ανοξείδωτος χάλυβας ή ψυχρά ελαμένο χάλυβας SEE με βαφή. | |
| Μονωτικό Υλικό | Ανθεκτικά σε υψηλή θερμοκρασία, υψηλής πυκνότητας, χλωριούχο φορμάτη, μονωτικά υλικά αφρού οξικού αιθυλίου | |
| Σύστημα Ψύξης | Ψύξη με αέρα ή νερό / συμπιεστής μονής βαθμίδας (-40°C), συμπιεστής διπλής βαθμίδας (-70°C) | |
| Συσκευές Προστασίας | Διακόπτης χωρίς ασφάλεια, διακόπτης προστασίας υπερφόρτωσης συμπιεστή, διακόπτης προστασίας ψυκτικού υψηλής και χαμηλής τάσης, διακόπτης προστασίας υπερβολικής υγρασίας και υπερβολικής θερμοκρασίας, ασφάλειες, σύστημα προειδοποίησης βλαβών, προστασία προειδοποίησης χαμηλής στάθμης νερού | |
| Προαιρετικά Αξεσουάρ | Εσωτερική πόρτα με οπή λειτουργίας (προαιρετικό), καταγραφέας (προαιρετικό), καθαριστής νερού, αφυγραντήρας | |
| Εξοπλισμός Δοκιμής Δονήσεων | Επιλέξτε κατάλληλο τραπέζι δοκιμής δονήσεων σύμφωνα με τις συνθήκες δοκιμής του πελάτη. οι τεχνικές παράμετροι παρακαλώ λάβετε υπόψη τις παραμέτρους του Ηλεκτροδυναμικού Τύπου Δοκιμαστή Δονήσεων σε αυτόν τον κατάλογο για αναφορά | |
| Ισχύς | AC380V 3 φάσεις 5 γραμμές, 50/60Hz | |
- Καλοσχεδιασμένος δυναμικός σκελετός κύκλου, με υψηλότερη συχνότητα συντονισμού του αξονικού σταδίου.
- Διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και ορθολογικός σχεδιασμός.
- Ρουλεμάν κυλίνδρων ράβδου λίκνισης ευθεία και προσανατολισμός ακαμψίας σύνθετου σώματος εισαγόμενης κατεύθυνσης, ικανότητα φόρτισης εκκεντρικού φορτίου.
- Απομονωμένο ίδρυμα στήριξης ειδικά για χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Προηγμένη τεχνολογία κινητού συστήματος για διασφάλιση υψηλής αξιοπιστίας του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού ενισχύει το αποτέλεσμα ψύξης.
- Στατική ακαμψία και δυναμική ακαμψία του ρουλεμάν μικρής μπάλας, αυξάνοντας την ικανότητα φόρτισης του δονητικού τραπεζιού και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
Εάν χρειάζεστε περισσότερες λεπτομέρειες σχετικά με τη Μηχανή Δοκιμής Ηλεκτρομαγνητικών Δονήσεων Μεγάλης Μετατόπισης Υψηλής Συχνότητας MIL-STD-810H, μη διστάσετε να στείλετε το ερώτημά σας.
