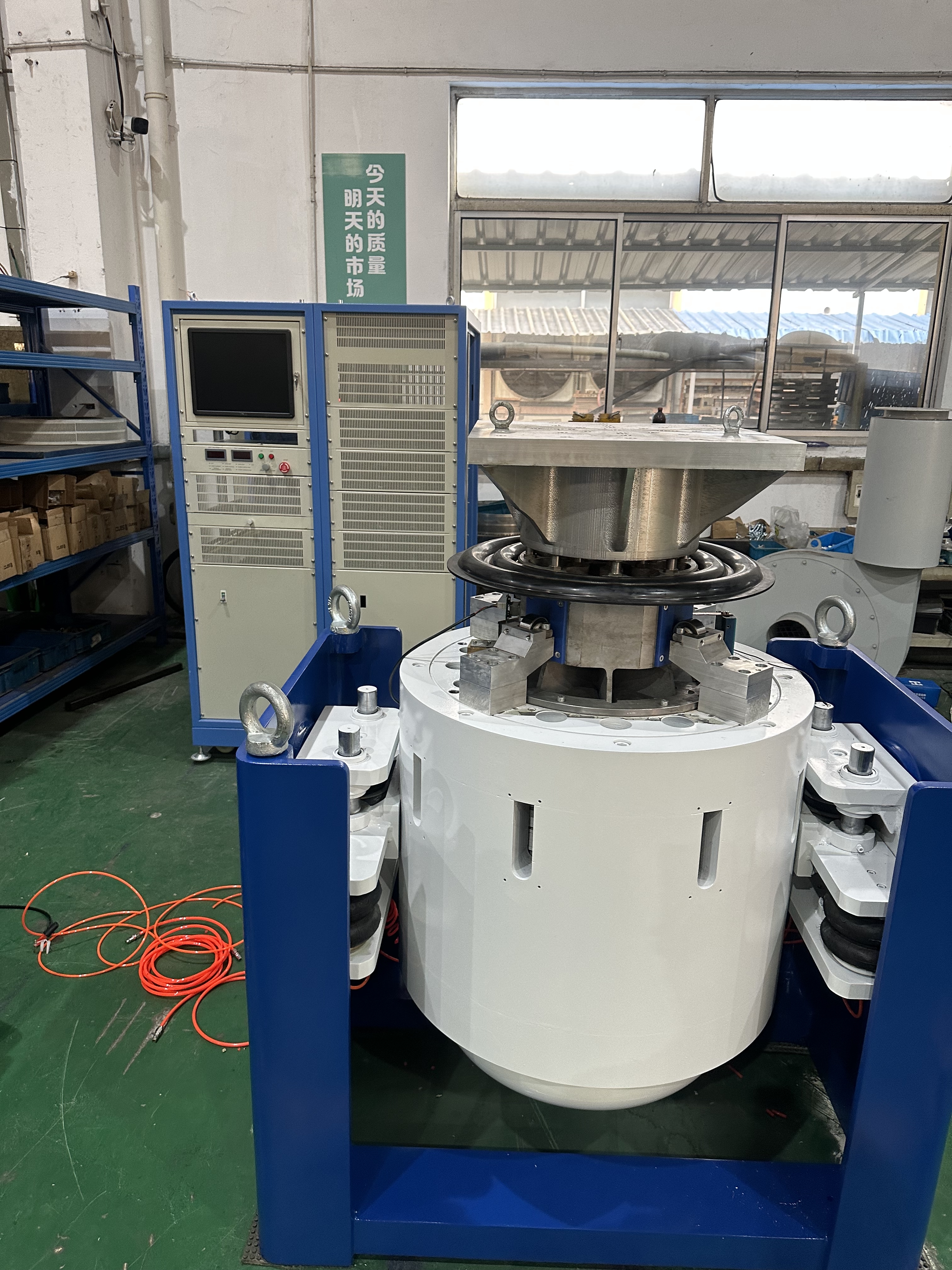

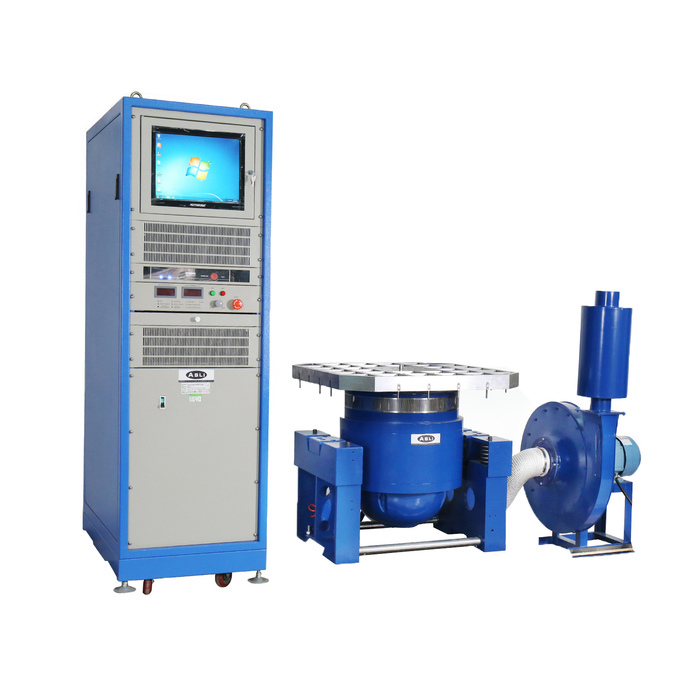

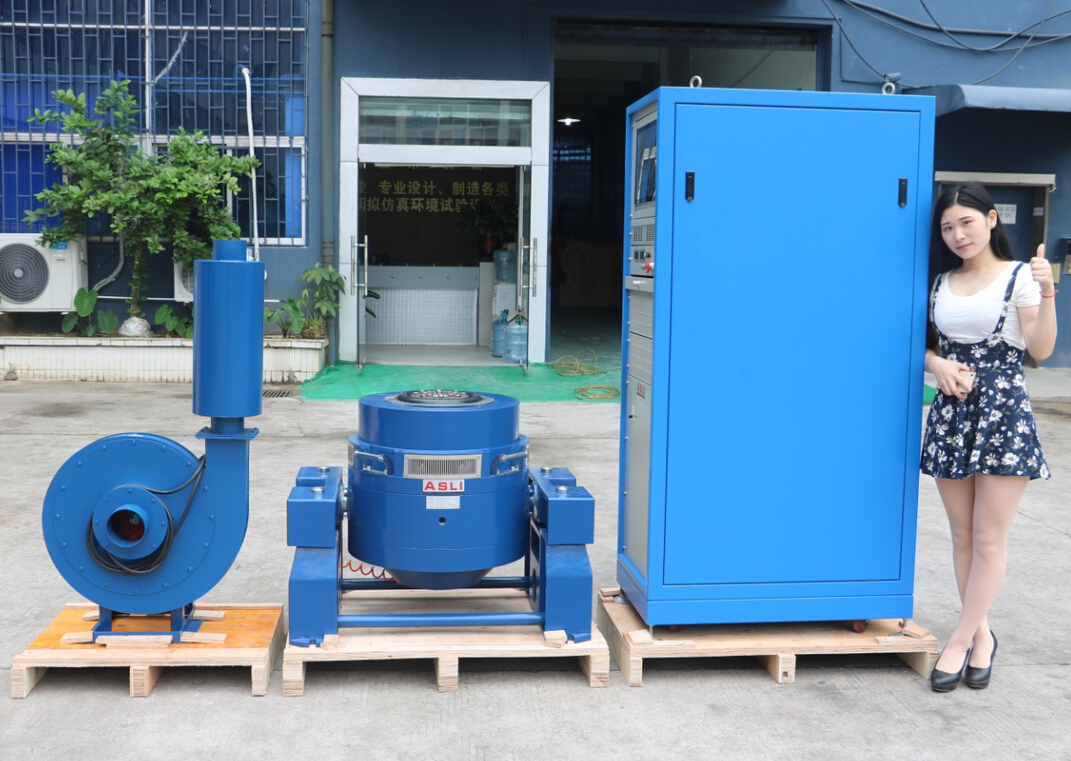

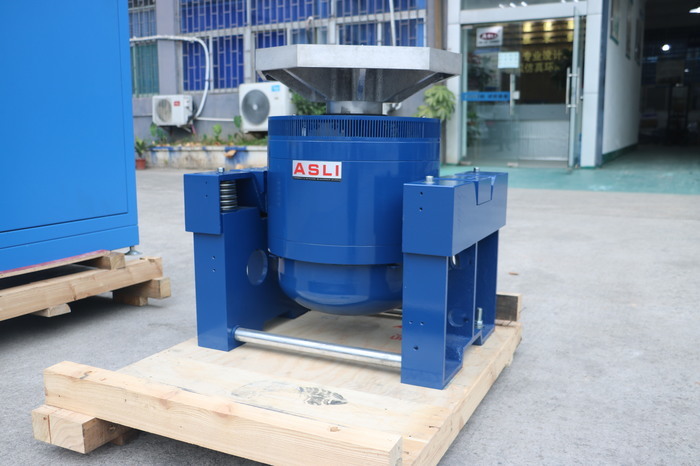

RTCA DO-227 UN68.3 Κάθετος Ηλεκτροδυναμικός Ανακινητής Δονήσεων για Μπαταρίες
Ορολογία που χρησιμοποιείται σε διάφορες βιομηχανίες για ανακινητή δονήσεων:
Εφαρμογή:
Είμαστε κατασκευαστήςΚάθετος Ηλεκτροδυναμικός Ανακινητής Δονήσεωνπροϊόντων της σειράς, υιοθετήσαμε την 'δομή διπλού μαγνητικού κυκλώματος', 'αυτο-παραγόμενους κύκλους δράσης σκελετού', 'Αερομεταφερόμενη Υποστήριξη' και 'ρουλεμάν και γραμμική καθοδήγηση', 'απομόνωση άξονα' προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορούν να ολοκληρωθούν σε τρεις άξονες X,Y,Z δοκιμές ημιτονοειδών δονήσεων και δοκιμές τυχαίων δονήσεων ευρέος φάσματος, για να ολοκληρωθούν με κλασικές δοκιμές παλμών (ημι-ημίτονο, τραπεζοειδές, πριονωτό κύμα) και δοκιμές φάσματος απόκρισης κρούσης. Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Τεχνικές παράμετροι Ηλεκτροδυναμικού Δοκιμαστή Δονήσεων Υψηλής Συχνότητας:
| Μοντέλο |
Ονομαστική Ημιτονοειδής Δύναμη (N) |
Ονομαστική Τυχαία Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική Επιτάχυνση (m/s2) | Ονομαστική Ταχύτητα (m/s) |
Ονομαστική Μετατόπιση (p-p)mm |
Μέγιστο Φορτίο (Kg) | κινούμενο πηνίο (Kg) |
Διάσταση κινούμενου πηνίου (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Χαρακτηριστικά Δοκιμαστή Δονήσεων Υψηλής Συχνότητας:
1. Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
2. Διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής και ορθολογική δομή.
3. Ρουλεμάν κυλίνδρων ράβδου rocker και σύνθετο σώμα εγχώριας προέλευσης με ακαμψία, ικανότητα φόρτισης εκκεντρικού φορτίου.
4. Απομονωτικό ίδρυμα άξονα ειδικά για χρήση ορμόνης, η εγκατάσταση είναι βολική.
5. Προηγμένη τεχνολογία κινητού συστήματος για να διασφαλιστεί η υψηλή αξιοπιστία του δυναμικού κύκλου.
6. Νέος σχεδιασμός αγωγού και βελτίωση της ψυκτικής επίδρασης.
7. Στατική ακαμψία, δυναμική ακαμψία του ρουλεμάν μικρής μπάλας, αύξηση της χωρητικότητας του τραπεζιού δονήσεων, βελτίωση της απόδοσης χαμηλής συχνότητας.
Χαρακτηριστικά οριζόντιας βάσης: (προαιρετικό)
1. Εντός μικρής βάσης φόρτισης για την επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, για τη βελτίωση της ικανότητας φόρτισης και της απόδοσης της συνολικής βάσης μηχανής.
2. Η οριζόντια βάση και η βάση δονήσεων είναι ενιαίου τύπου, με τέλεια δομή, βολική για εγκατάσταση και ρύθμιση.
3. Αυλακωτή τροχιά στατικής πίεσης, σχήμα V, με ικανότητα αντίστασης σε κλίση και αντίστασης σε πλευρική φόρτιση. Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
Τεχνικές παράμετροι οριζόντιου επεκτατήρα:
| Μοντέλο | Μέγεθος Βάσης (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινούμενων Μερών (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Χαρακτηριστικά κάθετου επεκτατήρα βάσης:
Η κάθετη βάση επέκτασης VT και οι καθορισμένοι σφιγκτήρες, με ακριβή υπολογισμό, σχολαστικό σχεδιασμό, για να διασφαλιστεί ότι ο πελάτης αποκτά την καλύτερη απόδοση σύμφωνα με την τέλεια δομή, τα υλικά υψηλής ποιότητας
και την κατασκευή.
Τεχνικές παράμετροι κάθετου επεκτατήρα:
| Μοντέλο | Βάρος (kg) | Μέγιστη Συχνότητα (Hz) | Μέγεθος Βάσης |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλή βάση) | 220 | 350 | Φ1200 |
Εάν έχετε οποιαδήποτε σχετική ερώτηση σχετικά με SRTCA DO-227 UN68.3 Κάθετος Ηλεκτροδυναμικός Ανακινητής Δονήσεων για Μπαταρίες, μη διστάσετε να επικοινωνήσετε μαζί μου.
