Εξοπλισμός Δοκιμών Τυχαίων Δονήσεων Οριζόντιων και Κάθετων Δονήσεων Ηλεκτρομαγνητικού Άξονα XYZ

Brand Name: ASLI
Model Number: ES-10
Place of Origin: Κίνα
Certification: CE
Minimum Order Quantity: 1
Price: USD 20000~50000
Supply Ability: 30 σετ ανά μήνα
Delivery Time: 30-35 ημέρες εργασίας μετά την κατάθεση
Payment Terms: T/t
Standard Packaging: Εξαγωγή πρότυπης θήκη από κόντρα πλακέ

Product Details


ημιτονοειδής δύναμη: 10000Ν Ταχύτητα: 1,8 m/s
Εκτόπισμα: 51 χιλιοστά Συχνότητα: 3~3000Hz
φόρτωση: 270 κιλά επιτάχυνση: 100 γρ
οπλισμός: 240 χλστ
Επισημαίνω

Δοκιμαστής ηλεκτρομαγνητικών δονήσεων άξονα XYZ

,

Εξοπλισμός δοκιμών οριζόντιων και κάθετων δονήσεων

,

Εξοπλισμός δοκιμών τυχαίων δονήσεων με εγγύηση

Product Description

Εφαρμογή

Ο "Αυξόσυχνος Δονητής" υιοθετεί προηγμένες τεχνολογίες, συμπεριλαμβανομένης μιας "διπλής μαγνητικής δομής κυκλώματος", "αυτογενετούμενων κύκλων δράσης σκελετού", "αεροπορικής υποστήριξης","Κουρέματα κυλίνδρων και γραμμική καθοδήγησηΕίναι ικανό να εκτελεί δοκιμές τριών αξόνων X, Y και Z με σινουζοειδείς δονήσεις και δοκιμές ευρυζωνικών τυχαίων δονήσεων.καθώς και κλασικές (μισό-σινο) δοκιμές παλμού και φάσματος ανταπόκρισης σε σοκΧρησιμοποιείται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστήματος, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.

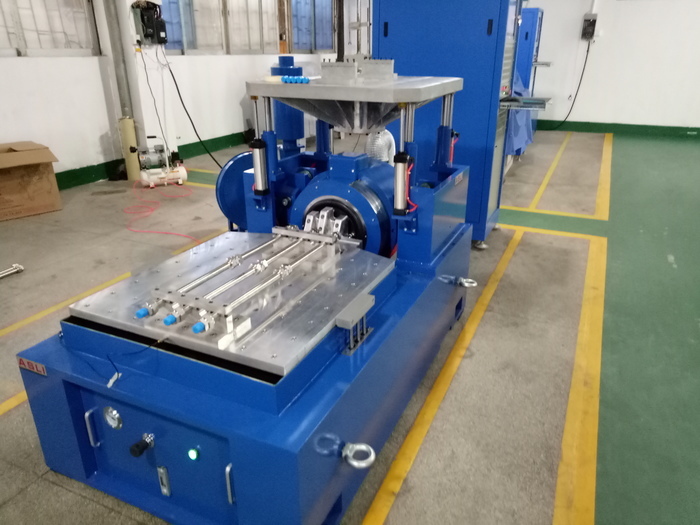

XYZ Axis electromagnetic vibration testing equipment with horizontal and vertical shaker configuration
Βασικές προδιαγραφές
  • Κατηγορία ισχύος:Δύναμη sinus 10000N, τυχαία δύναμη 10000N, δύναμη κρούσης 20000N
  • Περιοχή συχνοτήτων:3Hz έως 3000Hz. υποστηρίζει σταθερή συχνότητα, σάρωση μπρος και πίσω, sinus, τυχαίος και τρόπους σοκ
  • Τρόπος συχνότητας σαρώματος:Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
  • Χρόνος συχνότητας σαρώματος:Από 1 έως 32767
  • Χρόνος συχνότητας σαρώματος:Καθορισμένη συχνότητα / 1 ̊3600 λεπτά; μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώματος
  • Μαξ. Επιτάχυνση:1000 m/s2 (χωρίς φορτίο)
  • Μαξ. Ταχύτητα:10,8 m/s
  • Μαξ. Μετατόπιση:51 mm p-p (χωρίς φορτίο), διπλή κορυφή
  • Μετατόπιση κατά την πρόσκρουση:51 χιλιοστά
  • Βάρος του κινούμενου σπείρου:14 κιλά
  • Κύμα δονήσεων:Σίνος, τυχαίο, σοκ
  • Διάμετρος του κινούμενου σπείρου:Φ240 mm
  • Διάσταση συστήματος δονήσεων:W1060 × H750 × D845 mm
  • Βάρος συστήματος δονήσεων:960 κιλά
  • Συμπεριλαμβανομένων των εξαρτημάτων:600 mm × 600 mm κατακόρυφος επεκτατής και 600 mm × 600 mm οριζόντιο τραπέζι γλιστρίσματος
Τεχνικές παραμέτρους
Σχήμα Ονομαστική δυναμική sinus (N) Διορισμένη τυχαία δύναμη (N) Περιοχή συχνοτήτων (Hz) Κανονική επιτάχυνση (m/s2) Καθορισμένη ταχύτητα (m/s) Ονομαστική μετατόπιση (p-p) mm Μέγιστη φόρτιση (kg) Μετακινούμενη τροχιά (kg) Μέγεθος της κινούμενης τροχιάς (mm)
ES-6 6000 6000 3 ¢3500 1000 1.6 25 180 6.5 Φ230
ES-6α 6000 6000 3 ¢3500 1000 1.6 51 250 12 Φ230
ΕΣ-10 10000 10000 3 ¢ 3000 1000 1.8 51 270 14 Φ240
ΕΣ-20 20000 20000 3 ¢ 3000 1000 1.8 51 300 30 Φ320
ΕΣ-30 30000 30000 3·2800 1000 1.8 51 450 40 Φ450
ΕΣ-40 40000 40000 3·2800 1000 1.8 51 500 50 Φ450
ES-50 50000 50000 3 ¢ 2700 1000 1.8 51 750 50 Φ450
ES-60 60000 60000 3 ¢ 2700 1000 1.8 51 750 60 Φ450
ES-100 100000 100000 3 ¢2500 1000 1.8 51 1000 90 Φ450
Συστατικά του συστήματος
  1. Γεννήτρια δονήσεων 1 σύνολο
  2. Ρυθμιστής δονήσεων 1 σύνολο
  3. Τμήμα σύνδεσης επικοινωνίας 1 σύνολο
  4. DA-10 ενισχυτής ισχύος 1 σύνολο
  5. Δύναμη διέγερσης 1 pc
  6. Λογισμικό οδήγησης 1 σύνολο
  7. Συστήματα ψύξης 1 σύνολο
  8. Βιομηχανικός Υπολογιστής 1 σύνολο
  9. Χρωματικός εκτυπωτής 1 σύνολο (προαιρετικό)
  10. Αισθητήρας επιτάχυνσης (συμπεριλαμβανομένης της γραμμής εξόδου) 1 pc
  11. Εγκαταστάσεις δονήσεων ∙ 1 σύνολο (προαιρετικό, σύμφωνα με το δείγμα δοκιμής)
Ψηφιακός ελεγκτής δονήσεων

Ο ελεγκτής δονήσεων είναι το τελευταίο σχέδιο της εταιρείας μας, υιοθετώντας μια διεθνή προηγμένη αρχιτεκτονική κατανεμημένου συστήματος.Ο πυρήνας του είναι ο τελευταίος επεξεργαστής υψηλής ταχύτητας 32-bit TMS320 σειράς από TIΚατά τη διάρκεια ή μετά την δοκιμή, η έκθεση μπορεί να επεξεργαστεί και στη συνέχεια να δημιουργηθεί αυτόματα ή χειροκίνητα.

Digital vibration controller interface and hardware unit
Vibration controller software interface showing test parameters
Vibration test system control panel and display
Close-up of vibration controller connections and ports

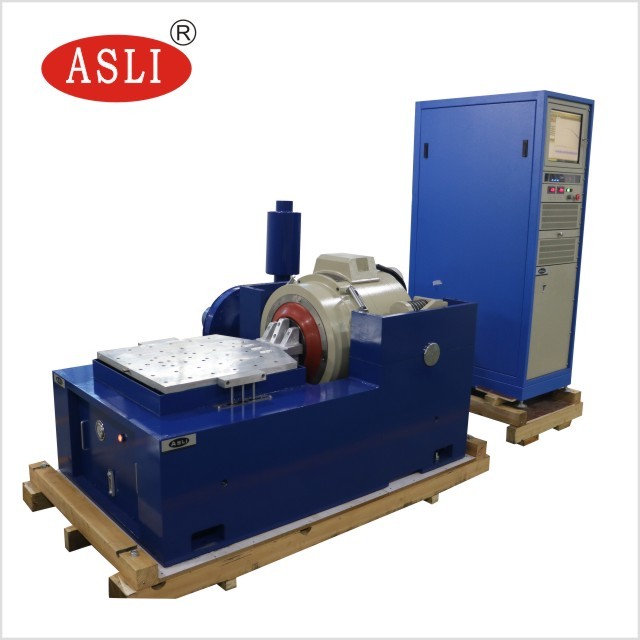

Complete vibration testing system setup with controller and shaker
Βασικά χαρακτηριστικά σχεδιασμού
  1. Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
  2. Σχεδιασμός διμαγνητικού κυκλώματος: χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
  3. Ροκ-Ροτ ρουλεμάν με ευθεία και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας υψηλή εκκεντρική χωρητικότητα φορτίου.
  4. Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, με βολική κινητή εγκατάσταση.
  5. Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
  6. Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
  7. Η στατική και η δυναμική δυσκαμψία του μικρού αερόστατου που μεταφέρει τα δονήματα αυξάνουν την ικανότητα μεταφοράς του τραπεζιού δονήσεων και βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
Detailed view of vibration shaker internal components and design features
Πληροφορίες για το προϊόν

Για λεπτομερείς τεχνικές προδιαγραφές, κατεβάστε το PDF:Εξοπλισμός δοκιμής δονήσεων ES-10 (PDF)

Παρακαλείστε να επικοινωνήσετε μαζί μας εάν έχετε οποιεσδήποτε ερωτήσεις ή ανάγκες σχετικά με τον εξοπλισμό δοκιμής τυχαίων δονήσεων ηλεκτρομαγνητικών οριζόντιων και κάθετων δονήσεων άξονα XYZ.

Product Highlights

Ο ηλεκτρομαγνητικός ελεγκτής δόνησης ES-10 XYZ παρέχει ημιτονοειδές/τυχαία δύναμη 10000N, 3-3000Hz, φορτίο 270kg, 1,8m/s, μετατόπιση 51mm. Διπλό μαγνητικό κύκλωμα, ανάρτηση αέρα, ημιτονοειδές X/Y/Z, τυχαίο και κρουστικό έλεγχο. Προσαρμοσμένα φωτιστικά διαθέσιμα.
