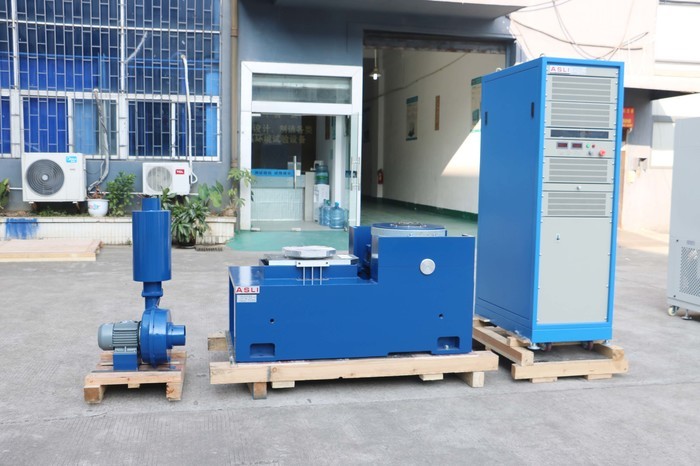

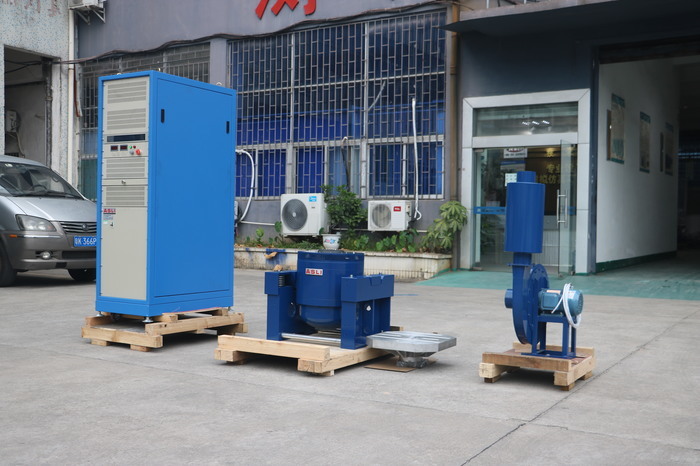

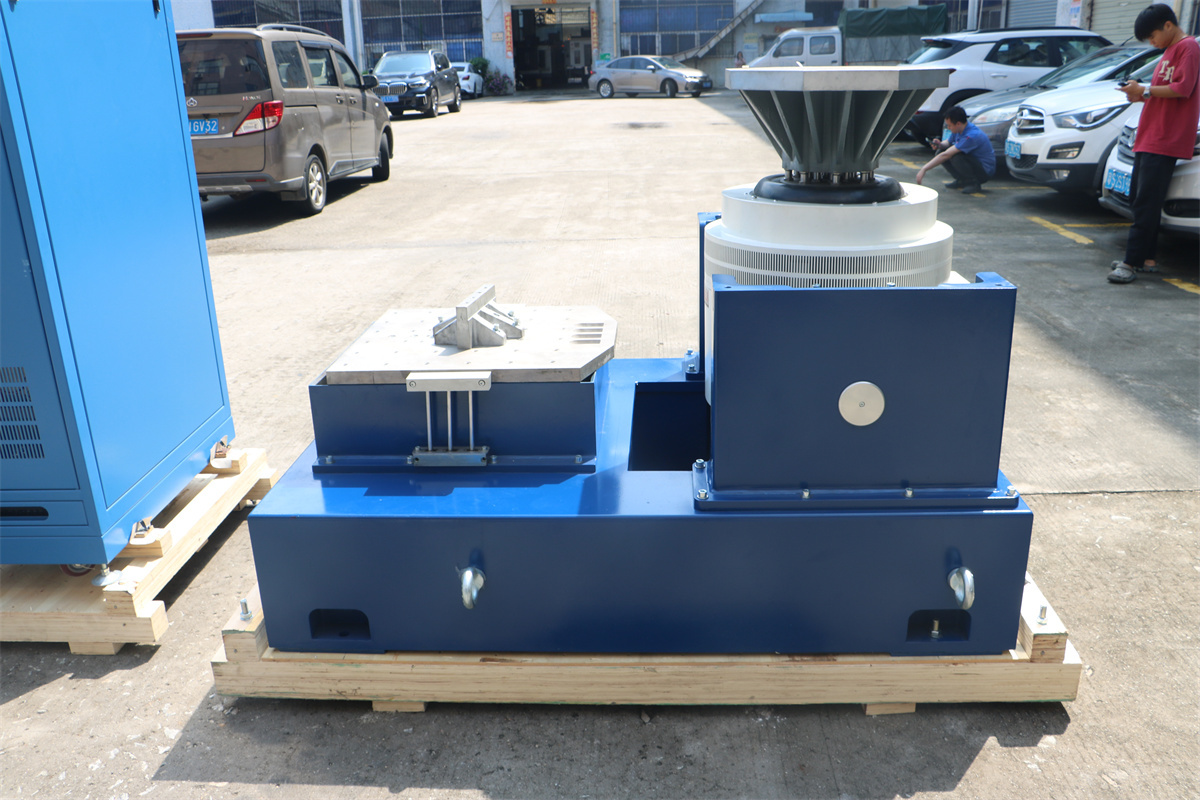

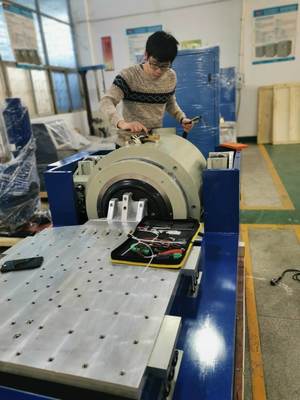

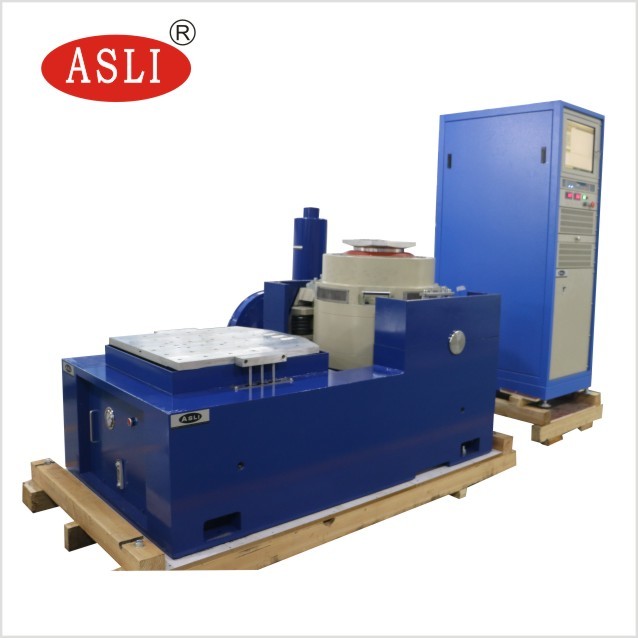

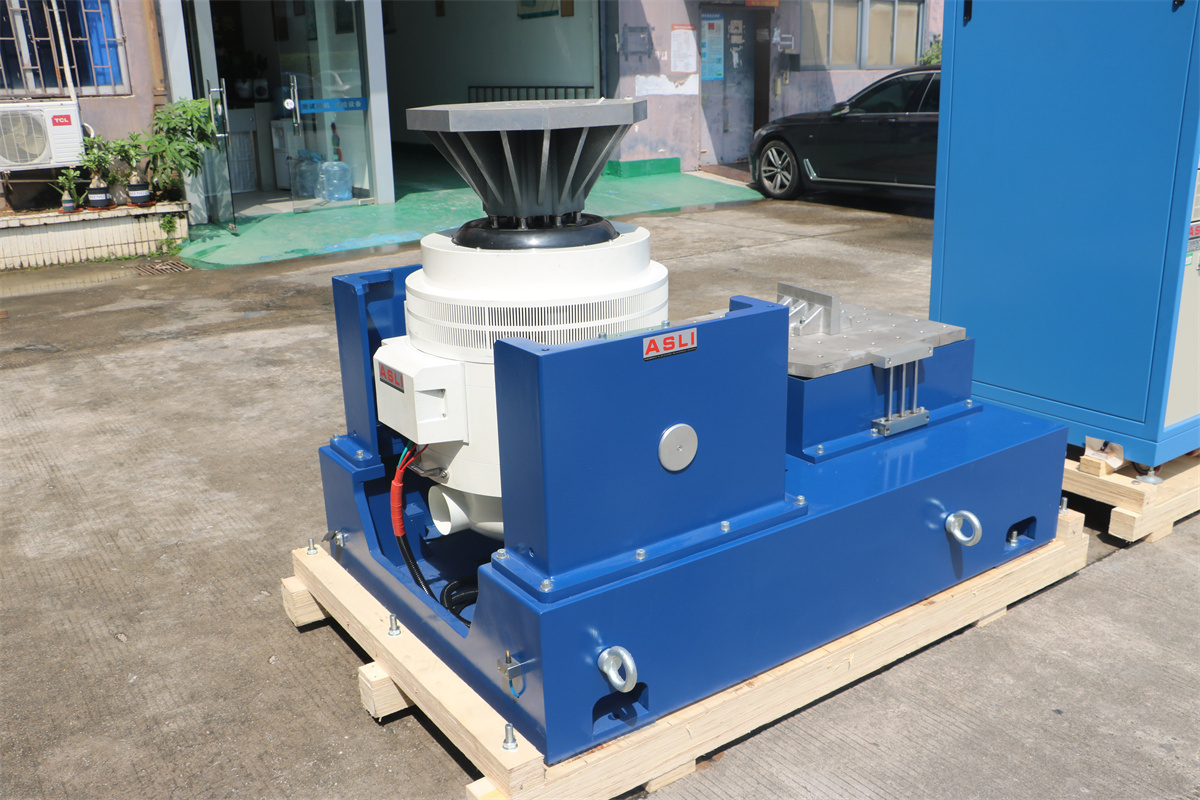

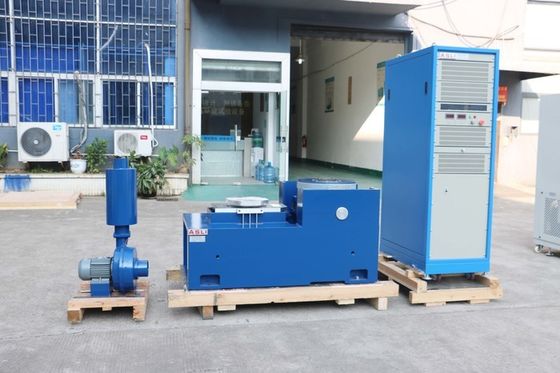

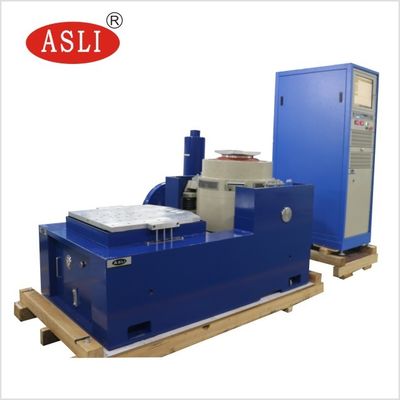

Μηχανή Δοκιμής Δόνησης Υψηλής Συχνότητας Προσομοίωσης Μεταφοράς με Οριζόντιο Τραπέζι
Το Σύστημα Δοκιμής Δόνησης μπορεί να πληροί τα ακόλουθα πρότυπα δοκιμών:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS κ.λπ.
Εφαρμογή
Μηχανή Δοκιμής Δόνησης Υψηλής Συχνότητας / Σύστημα Κάθετου Αναδευτήρα Εφαρμόζεται για το Πρότυπο Δοκιμής IEC ISTA MIL STD υιοθέτησε τη 'δομή διπλού μαγνητικού κυκλώματος', 'αυτο-δημιουργημένους κύκλους δράσης σκελετού', 'Εναέρια Υποστήριξη' και 'ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση', 'απομόνωση στήριξης' προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε δοκιμή ημιτονοειδούς δόνησης τριών αξόνων X, Y, Z και δοκιμές τυχαίας δόνησης ευρείας ζώνης, που θα ολοκληρωθούν από την κλασική (μισό - ημίτονο) παλμική και δοκιμή φάσματος απόκρισης κρούσης. Χρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Τεχνικές παράμετροι:
| Προδιαγραφή συστήματος | |||
| Μοντέλο συστήματος: | ES- 60 | ||
| Εύρος συχνοτήτων: | 3~3500 | ||
| Ονομαστική δύναμη | Ημίτονο N | 60000 | |
| Τυχαίο N | 60000 | ||
| Κρούση N | 120000 | ||
| Μέγιστη επιτάχυνση. | ημίτονο (m/s2) | 1000 | |
| Τυχαίο (m/s2 rms) | 1000 | ||
| Κρούση (m/s2) | 2000 | ||
| Μέγιστη ταχύτητα. | ημίτονο (m/s2) | 1.8 | |
| Κρούση (m/s2) | 1.8 | ||
| Μέγιστη μετατόπιση. | Μέγιστη διαδρομή mm (p-p) |
51 | |
| Κινητό πηνίο | 60 κιλά | ||
| Διάσταση κινητού πηνίου | Διάμετρος 40mm | ||
| Μέγεθος κάθετου τραπεζιού προσαρμοσμένο | επιλέξτε σύμφωνα με τη δοκιμή | ||
| Μέγεθος οριζόντιου τραπεζιού προσαρμοσμένο μέγεθος | ρυθμίστε σύμφωνα με τη δοκιμή | ||
| Μέγιστο φορτίο: | 800 κιλά | ||
| Όνομα | Τραπέζι δόνησης συσκευασίας/Δοκιμαστής τραπεζιού δόνησης για ανταλλακτικά αυτοκινήτων | ||||||||
| Μοντέλο | Ονομαστική δύναμη ημιτόνου (N) | Ονομαστική τυχαία δύναμη (N) | Εύρος συχνοτήτων (Hz) | Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p)mm | Μέγιστο φορτίο (Kg) | κινητό πηνίο (Kg) | Διάσταση κινητού πηνίου (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Υπηρεσία εξωτερικού:
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με τη Μηχανή Δοκιμής Δόνησης Υψηλής Συχνότητας Προσομοίωσης Μεταφοράς με Οριζόντιο Τραπέζι, μη διστάσετε να στείλετε το ερώτημά σας.
