Ηλεκτροδυναμικό σύστημα δονητών υψηλής συχνότητας 3000hz 10000N
Λεπτομέρειες προϊόντος
| ημιτονοειδής δύναμη: | 10000Ν | Εξουσία: | Ηλεκτρονικός |
|---|---|---|---|
| κατεύθυνση δόνησης: | οριζόντια δόνηση | κύμα δόνησης: | ημιτονοειδές, τυχαίο, σοκ |
| αισθητήρας επιτάχυνσης: | 1 τεμ | εισαγωγή: | 1 κανάλι |
| παραγωγή: | 1 κανάλι | Συχνότητα: | 3~3000Hz |
| Επισημαίνω |
3000hz ηλεκτροδυναμικό σύστημα δονητών,10000N ηλεκτροδυναμικό σύστημα δονητών,3000hz δονητής δόνησης υψηλής συχνότητας |
||
Περιγραφή προϊόντος

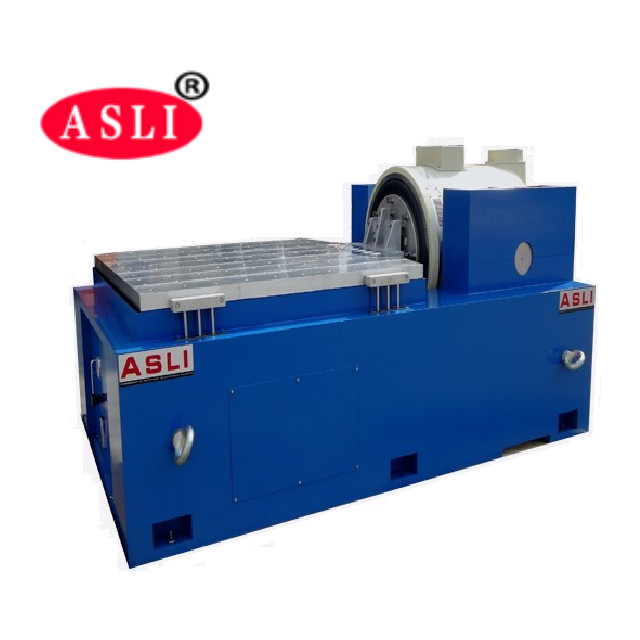

Το σύστημα ηλεκτροδυναμικού δονητή υψηλής συχνότητας 3000Hz 10000N έχει σχεδιαστεί για απαιτητικές εφαρμογές δοκιμών δόνησης. Αυτά τα συστήματα χρησιμοποιούνται ευρέως στις βιομηχανίες εθνικής άμυνας, ανάπτυξης όπλων, αεροπορίας, αεροδιαστημικής, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
| Μοντέλο |
Ονομαστική Ημίτονο Δύναμη (Ν) |
Ονομαστική Τυχαία Δύναμη (Ν) |
Συχνότητα Εύρος (Hz) |
Ονομαστική Επιτάχυνση (m/s²) |
Ονομαστική Ταχύτητα (m/s) |
Ονομαστική Μετατόπιση (p-p) mm |
Μέγ. Φορτίο (Kg) |
Κινούμενο Πηνίο (Kg) |
Διάσταση Κινούμενου Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Εντός ενός μικρού πάγκου φόρτισης, μπορούν να επιτευχθούν υψηλότερη επιτάχυνση και συχνότητα λειτουργίας, βελτιώνοντας την ικανότητα φόρτισης και τη συνολική απόδοση του πλήρους πάγκου μηχανής.

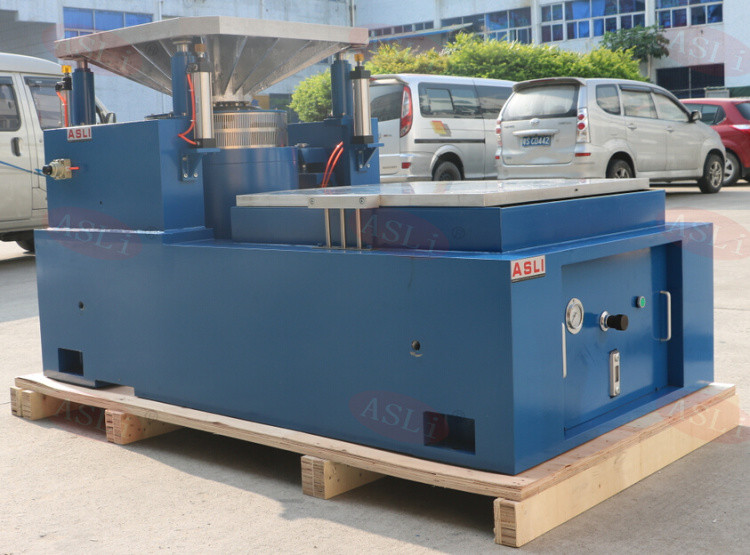

- Ο οριζόντιος πάγκος και ο πάγκος δόνησης είναι ενιαίου τύπου, διαθέτοντας στιβαρή δομή και βολική εγκατάσταση και ρύθμιση.
- Οπή στατικής πίεσης με σχεδίαση V, προσφέροντας δυνατότητες αντίστασης στην κλίση και στην πλευρική φόρτιση.
- Ενσωματωμένη αντλία λαδιού με καλά σχεδιασμένη δομή για εύκολη λειτουργία.
| Μοντέλο | Μέγεθος Πάγκου (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινητών Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
Η Μηχανή Δοκιμών Ηλεκτρομαγνητικής Δόνησης έχει σχεδιαστεί για εκπαιδευτικά, ερευνητικά και εργαστηριακά περιβάλλοντα. Υιοθετεί δομή διπλού μαγνητικού κυκλώματος, αυτόματους κύκλους δράσης σκελετού, αερομεταφερόμενη στήριξη, ρουλεμάν κυλίνδρων, γραμμική καθοδήγηση και απομόνωση άξονα — ενσωματώνοντας προηγμένη σύγχρονη τεχνολογία και εξειδικευμένη μηχανική.
Αυτό το σύστημα μπορεί να εκτελέσει δοκιμές ημιτονοειδούς δόνησης στους άξονες X, Y και Z και δοκιμές τυχαίας δόνησης ευρέος φάσματος, καθώς και κλασικές δοκιμές παλμών (ημιτονοειδές, τραπεζοειδές, κυματομορφή πριονιού) και δοκιμές φάσματος απόκρισης κρούσης.
Συχνές Ερωτήσεις:
Ε1: Τι είναι ένας Ηλεκτροδυναμικός Δονητής;
Απ: Ένας ηλεκτροδυναμικός δονητής είναι ένα σύστημα δοκιμών που χρησιμοποιείται για την προσομοίωση συνθηκών δόνησης που μπορεί να αντιμετωπίσουν τα προϊόντα κατά τη μεταφορά, τη λειτουργία ή την υπηρεσία. Χρησιμοποιείται ευρέως για δοκιμές αξιοπιστίας, αντοχής και πιστοποίησης.
Ε2: Ποια προϊόντα μπορούν να δοκιμαστούν;
Απ: Μπορεί να χρησιμοποιηθεί για ηλεκτρονικά εξαρτήματα, ανταλλακτικά αυτοκινήτων, μπαταρίες, αεροδιαστημικά εξαρτήματα, ηλεκτρικά προϊόντα, συσκευασίες, εξοπλισμό επικοινωνιών και άλλα προϊόντα που απαιτούν δοκιμές δόνησης.
Ε3: Τι δοκιμές δόνησης μπορεί να εκτελέσει ο δονητής;
Απ: Ανάλογα με τη διαμόρφωση του συστήματος, μπορεί να εκτελέσει ημιτονοειδή δόνηση, τυχαία δόνηση, δοκιμές κρούσης, αναζήτηση συντονισμού, σάρωση συχνότητας και άλλες προγραμματιζόμενες δοκιμές δόνησης.
Ε4: Ποια είναι η μέγιστη συχνότητα δοκιμής;
Απ: Η μέγιστη συχνότητα εξαρτάται από το μοντέλο και τη διαμόρφωση. Διατίθενται διαφορετικά μοντέλα δονητών για διαφορετικές απαιτήσεις συχνότητας. Παρακαλούμε δώστε το απαιτούμενο εύρος συχνότητας, ώστε να μπορούμε να προτείνουμε ένα κατάλληλο μοντέλο.
Ε5: Πώς επιλέγω το σωστό μοντέλο δονητή;
Απ: Οι κύριοι παράγοντες περιλαμβάνουν:
- Μέγιστο βάρος δείγματος
- Διαστάσεις δείγματος
- Απαιτούμενη κατεύθυνση δόνησης
- Εύρος συχνότητας
- Μέγιστη επιτάχυνση
- Μετατόπιση
- Απαιτούμενο πρότυπο δοκιμής δόνησης
Με βάση αυτές τις παραμέτρους, μπορούμε να προτείνουμε ένα κατάλληλο σύστημα δονητή.
Ε6: Μπορεί ο δονητής να εκτελέσει κάθετη και οριζόντια δόνηση;
Απ: Ναι. Ανάλογα με τη διαμόρφωση, το σύστημα μπορεί να παραδοθεί με κάθετη διάταξη δοκιμής, οριζόντια διάταξη δοκιμής ή και τις δύο.
Ε7: Μπορεί να εκτελέσει τυχαία δοκιμή δόνησης;
Απ: Ναι. Ένας κατάλληλος ελεγκτής δόνησης μπορεί να διαμορφωθεί για τυχαία δοκιμή δόνησης, συμπεριλαμβανομένων προφίλ δοκιμής βάσει PSD.
Ε8: Μπορεί να εκτελέσει δοκιμή κρούσης;
Απ: Ναι, υπό την προϋπόθεση ότι το επιλεγμένο σύστημα δονητή έχει επαρκή δύναμη, μετατόπιση και ικανότητα επιτάχυνσης για το απαιτούμενο προφίλ κρούσης.
Ένας ηλεκτροδυναμικός δονητής προσφέρει πολλά πλεονεκτήματα για δοκιμές δόνησης υψηλής συχνότητας:
- Ευρύ εύρος συχνότητας: Κατάλληλο για δοκιμές δόνησης χαμηλής και υψηλής συχνότητας, ειδικά για ηλεκτρονικά και εξαρτήματα αυτοκινήτων.
- Υψηλή ακρίβεια ελέγχου: Η συχνότητα, η επιτάχυνση, η μετατόπιση, η ταχύτητα και η διάρκεια της δοκιμής μπορούν να ελεγχθούν με ακρίβεια.
- Γρήγορη απόκριση: Το ηλεκτροδυναμικό σύστημα κίνησης αποκρίνεται γρήγορα στα σήματα ελέγχου, καθιστώντας το κατάλληλο για δοκιμές σάρωσης δόνησης.
- Σταθερή έξοδος δόνησης: Ο έλεγχος κλειστού βρόχου βοηθά στη διατήρηση σταθερών επιπέδων δόνησης καθ' όλη τη διάρκεια της δοκιμής.
- Προγραμματιζόμενες δοκιμές: Οι παράμετροι δοκιμής όπως το εύρος συχνότητας, ο ρυθμός σάρωσης, η επιτάχυνση και ο αριθμός των κύκλων μπορούν να προγραμματιστούν αυτόματα.
- Κατάλληλο για δοκιμές υψηλής συχνότητας: Ιδιαίτερα κατάλληλο για PCB/PCBA, ηλεκτρονικά αυτοκινήτων, αισθητήρες, συνδετήρες, μπαταρίες και άλλα ηλεκτρονικά εξαρτήματα.
- Υψηλή αυτοματοποίηση: Τα προγράμματα δοκιμών μπορούν να αποθηκευτούν και να εκτελεστούν αυτόματα, βελτιώνοντας την αποδοτικότητα και την επαναληψιμότητα των δοκιμών.
Τα κυριότερα σημεία του προϊόντος
Ηλεκτροδυναμικός αναδευτήρας 10000N, ημιτονοειδές/τυχαίο/σόκ 3-3000Hz, οριζόντια δόνηση. Ενσωματωμένη αντλία λαδιού, ράγα στατικής πίεσης σχήματος V, ανθεκτική στην κλίση και στην φόρτιση. Ιδανικό για δοκιμές άμυνας, αεροδιαστημικής, ηλεκτρονικών. Διατίθενται προσαρμοσμένοι πίνακες επέκτασης.
