δυναμικός πίνακας δονητών δόνησης συστημάτων δοκιμής δόνησης αερόψυξης υψηλής συχνότητας
Λεπτομέρειες προϊόντος
| δύναμη δόνησης: | 3000Ν | Μέθοδος Ψύξης: | Αερόψυξη |
|---|---|---|---|
| Εύρος συχνοτήτων: | 3-3500hz | displaccement: | 40 mm |
| Μέγ. Ταχύτητα: | 1,6 m/s | Εφαρμογή: | ΟΔΗΓΗΜΕΝΟΣ, ΜΈΡΗ ΑΥΤΟΚΙΝΉΤΟΥ, ΜΠΑΤΑΡΙΑ |
| Επισημαίνω |
3000N ηλεκτροδυναμικός δονητής δόνησης,120kg ηλεκτροδυναμικός δονητής δόνησης φορτίων,3000N ηλεκτροδυναμική μηχανή δόνησης |
||
Περιγραφή προϊόντος

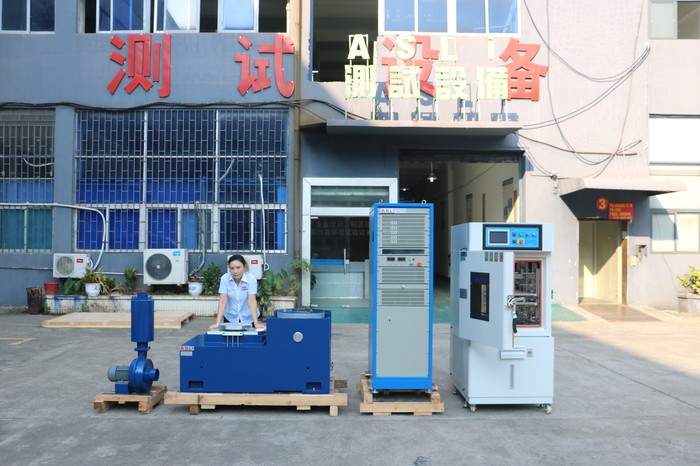

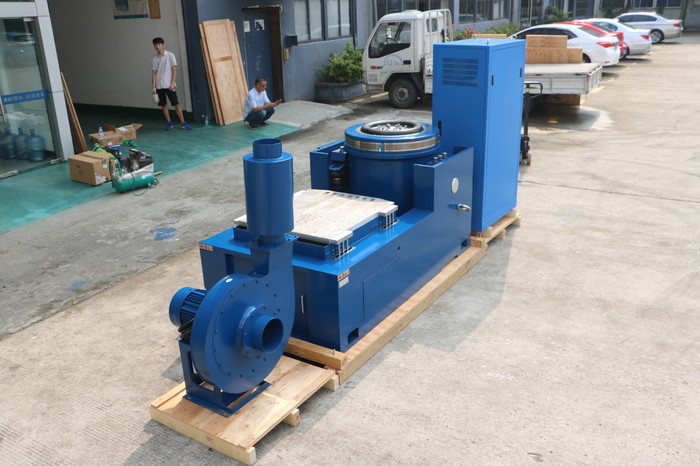

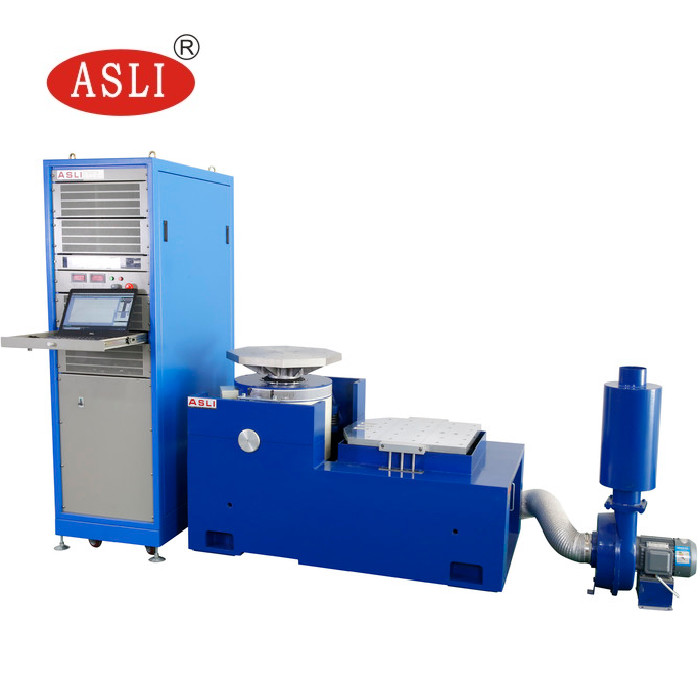

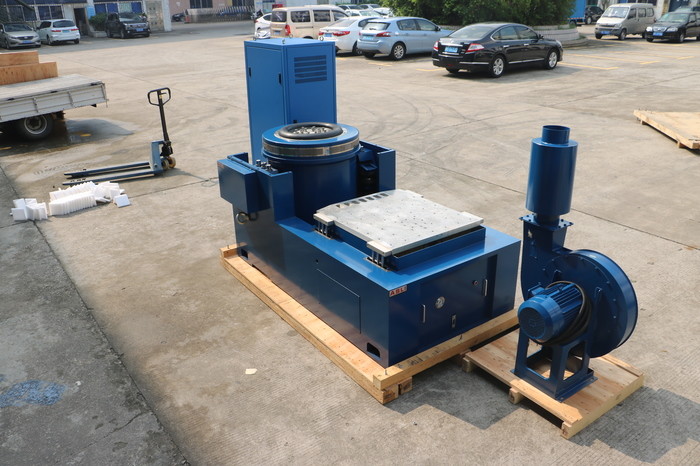

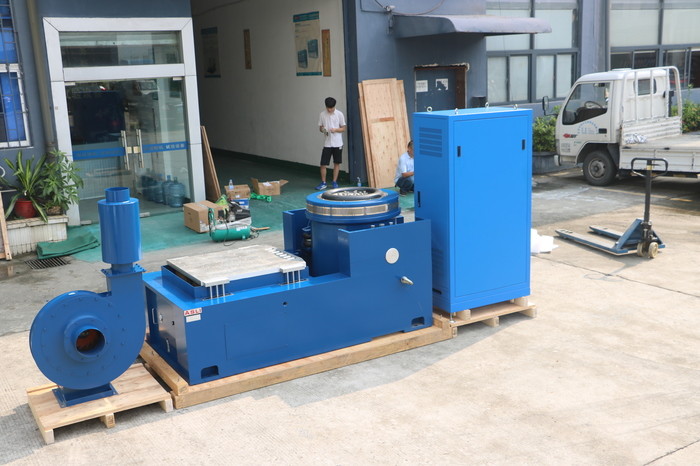

Αυτό το σύστημα αποτελείται από μια γεννήτρια δονήσεων, έναν ενισχυτή ισχύος και ένα σύστημα ελέγχου δονήσεων. Μπορεί να παρέχει δοκιμή δονήσεων για να αντιμετωπίσει διάφορα φορτία όπως δόνηση ημιτόνου, τυχαία δόνηση, παλμό μηχανικού σοκ και αναπαραγωγή ιχνηλάτησης σε πραγματικό χρόνο.
| Μοντέλο |
Ονομαστική Ημίτονο Δύναμη (N) |
Ονομαστική Τυχαία Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική Επιτάχυνση (m/s²) |
Ονομαστική Ταχύτητα (m/s) |
Ονομαστική Μετατόπιση (p-p) mm |
Μέγ. Φορτίο (Kg) |
Κινούμενο Πηνίο (Kg) |
Διάσταση Κινούμενου Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

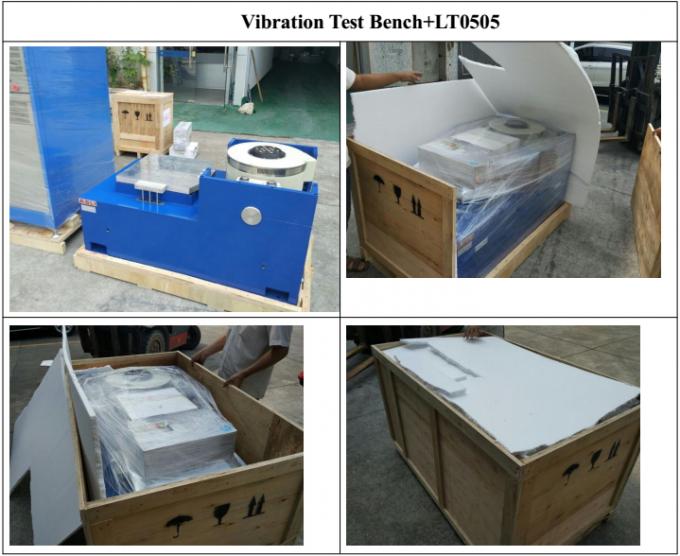

Συσκευασία: Αρχικά φιλμ PP, και μετά αφρός 10mm μεταξύ μηχανής και θήκης, και εξωτερικά είναι τυπική ξύλινη θήκη εξαγωγής.
- Στιβαρό σύστημα ανάρτησης και οδηγός γραμμικής κίνησης — ισχυρή ικανότητα μεταφοράς, καλές λειτουργίες καθοδήγησης και υψηλή σταθερότητα.
- Ο αερόσακος κέντρου φορτίου έχει υψηλή στατική ακαμψία και χαμηλή δυναμική ακαμψία, ισχυρή ικανότητα μεταφοράς και τέλεια απόδοση στην αλλαγή πλάτους.
- Υψηλής απόδοσης μεταγωγή ισχύος κλάσης D, ρεύμα αιχμής 3-σιγμα, παρέχει την καλύτερη κατανάλωση ενέργειας και ελαχιστοποιεί την αρμονική παραμόρφωση.
- Γρήγορη αυτοδιάγνωση με ασφάλεια κλειδώματος — υψηλή αξιοπιστία ασφάλειας.
- Συσκευή απομόνωσης κραδασμών με αερόσακο για την πλατφόρμα δονήσεων χωρίς την ανάγκη πρόσθετου θεμελίου, τέλεια αναπαραγωγή κυμάτων δονήσεων και μειωμένη μετάδοση δονήσεων.

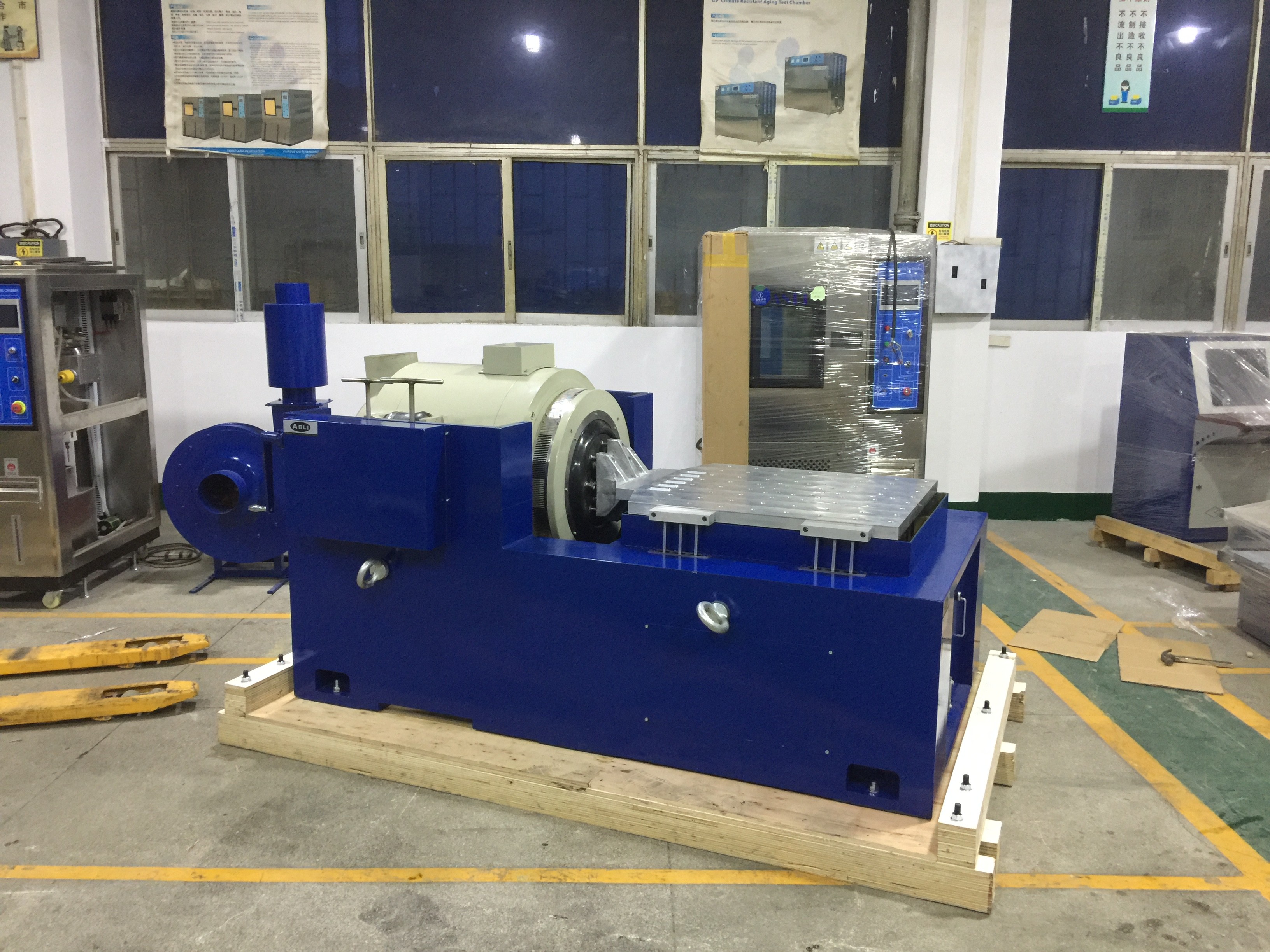

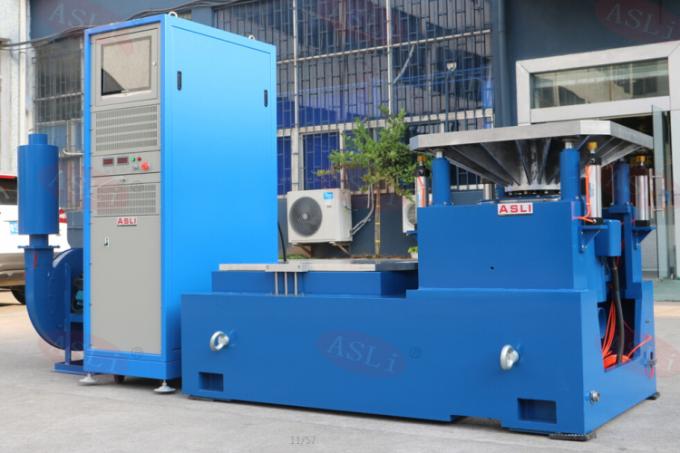

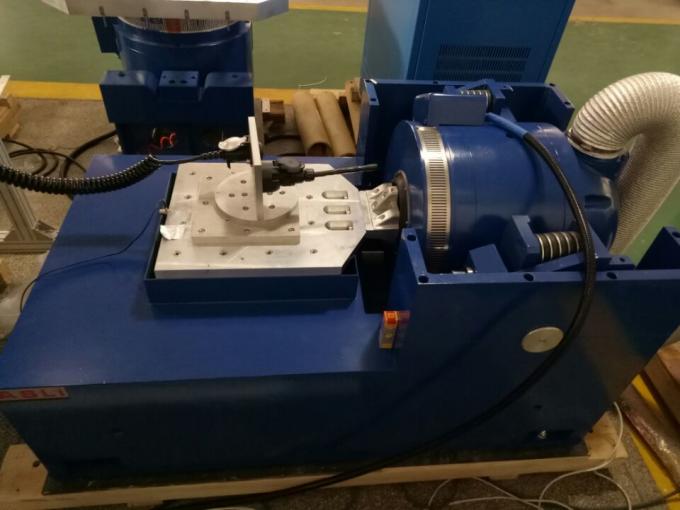

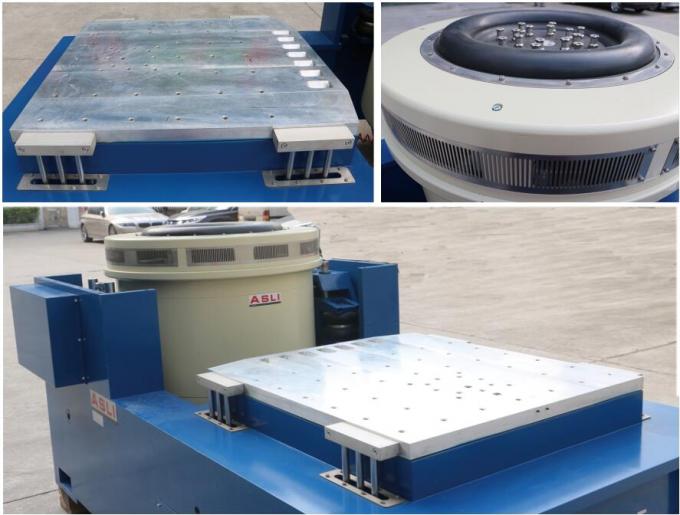

- Παρέχει οριζόντια και κάθετη πλατφόρμα επέκτασης για διαφορετικές εφαρμογές.
- Απλή λειτουργία ελεγκτή.
Συχνές Ερωτήσεις:
Ε1: Τι είναι ένας Ηλεκτροδυναμικός Δονητής Δόνησης;
ΑΠ: Ένας ηλεκτροδυναμικός δονητής δόνησης είναι ένα σύστημα δοκιμών που χρησιμοποιείται για την προσομοίωση συνθηκών δονήσεων που μπορεί να αντιμετωπίσουν τα προϊόντα κατά τη μεταφορά, τη λειτουργία ή την εξυπηρέτηση. Χρησιμοποιείται ευρέως για δοκιμές αξιοπιστίας, αντοχής και πιστοποίησης.
Ε2: Ποια προϊόντα μπορούν να δοκιμαστούν;
ΑΠ: Μπορεί να χρησιμοποιηθεί για ηλεκτρονικά εξαρτήματα, ανταλλακτικά αυτοκινήτων, μπαταρίες, εξαρτήματα αεροδιαστημικής, ηλεκτρικά προϊόντα, συσκευασίες, εξοπλισμό επικοινωνιών και άλλα προϊόντα που απαιτούν δοκιμές δονήσεων.
Ε3: Τι δοκιμές δονήσεων μπορεί να εκτελέσει ο δονητής;
ΑΠ: Ανάλογα με τη διαμόρφωση του συστήματος, μπορεί να εκτελέσει δόνηση ημιτόνου, τυχαία δόνηση, δοκιμή σοκ, αναζήτηση συντονισμού, σάρωση συχνότητας και άλλες προγραμματιζόμενες δοκιμές δονήσεων.
Ε4: Ποια είναι η μέγιστη συχνότητα δοκιμής;
ΑΠ: Η μέγιστη συχνότητα εξαρτάται από το μοντέλο και τη διαμόρφωση. Διατίθενται διαφορετικά μοντέλα δονητών για διαφορετικές απαιτήσεις συχνότητας. Παρακαλούμε δώστε το απαιτούμενο εύρος συχνοτήτων σας, ώστε να μπορούμε να προτείνουμε ένα κατάλληλο μοντέλο.
Ε5: Πώς επιλέγω το σωστό μοντέλο δονητή;
ΑΠ: Οι κύριοι παράγοντες περιλαμβάνουν:
- Μέγιστο βάρος δείγματος
- Διαστάσεις δείγματος
- Απαιτούμενη κατεύθυνση δόνησης
- Εύρος συχνότητας
- Μέγιστη επιτάχυνση
- Μετατόπιση
- Απαιτούμενο πρότυπο δοκιμής δονήσεων
Με βάση αυτές τις παραμέτρους, μπορούμε να προτείνουμε ένα κατάλληλο σύστημα δονητή.
Ε6: Μπορεί ο δονητής να εκτελέσει κάθετη και οριζόντια δόνηση;
ΑΠ: Ναι. Ανάλογα με τη διαμόρφωση, το σύστημα μπορεί να παραδοθεί με κάθετη διάταξη δοκιμής, οριζόντια διάταξη δοκιμής ή και τις δύο.
Ε7: Μπορεί να εκτελέσει τυχαία δοκιμή δονήσεων;
ΑΠ: Ναι. Ένας κατάλληλος ελεγκτής δονήσεων μπορεί να διαμορφωθεί για τυχαία δοκιμή δονήσεων, συμπεριλαμβανομένων προφίλ δοκιμών βάσει PSD.
Ε8: Μπορεί να εκτελέσει δοκιμή σοκ;
ΑΠ: Ναι, υπό την προϋπόθεση ότι το επιλεγμένο σύστημα δονητή έχει επαρκή δύναμη, μετατόπιση και ικανότητα επιτάχυνσης για το απαιτούμενο προφίλ σοκ.
Ένας ηλεκτροδυναμικός δονητής δόνησης προσφέρει πολλά πλεονεκτήματα για δοκιμές δονήσεων υψηλής συχνότητας:
- Ευρύ εύρος συχνότητας: Κατάλληλο για δοκιμές δονήσεων χαμηλής και υψηλής συχνότητας, ειδικά για ηλεκτρονικά και εξαρτήματα αυτοκινήτων.
- Υψηλή ακρίβεια ελέγχου: Η συχνότητα, η επιτάχυνση, η μετατόπιση, η ταχύτητα και η διάρκεια της δοκιμής μπορούν να ελεγχθούν με ακρίβεια.
- Γρήγορη απόκριση: Το ηλεκτροδυναμικό σύστημα κίνησης αποκρίνεται γρήγορα στα σήματα ελέγχου, καθιστώντας το κατάλληλο για δοκιμές δονήσεων σάρωσης.
- Σταθερή έξοδος δόνησης: Ο έλεγχος κλειστού βρόχου βοηθά στη διατήρηση σταθερών επιπέδων δόνησης καθ' όλη τη διάρκεια της δοκιμής.
- Προγραμματιζόμενες δοκιμές: Οι παράμετροι δοκιμής όπως το εύρος συχνότητας, ο ρυθμός σάρωσης, η επιτάχυνση και ο αριθμός των κύκλων μπορούν να προγραμματιστούν αυτόματα.
- Κατάλληλο για δοκιμές υψηλής συχνότητας: Ιδιαίτερα κατάλληλο για PCB/PCBA, ηλεκτρονικά αυτοκινήτων, αισθητήρες, συνδετήρες, μπαταρίες και άλλα ηλεκτρονικά εξαρτήματα.
- Υψηλή αυτοματοποίηση: Τα προγράμματα δοκιμών μπορούν να αποθηκευτούν και να εκτελεστούν αυτόματα, βελτιώνοντας την αποδοτικότητα και την επαναληψιμότητα των δοκιμών.
Εάν ενδιαφέρεστε για το σύστημα δοκιμής δονήσεων ψύξης αέρα υψηλής συχνότητας, τραπέζι δονητή δυναμικής δόνησης, μη διστάσετε να μας στείλετε τα ερωτήματά σας.
