2000Hz δυναμικά εξεταστικά επιτραπέζια JIS Δ 1601 πρότυπα δόνησης
Λεπτομέρειες προϊόντος
| δύναμη δόνησης: | 20 Kn | κατεύθυνση δόνησης: | οριζόντια δόνηση |
|---|---|---|---|
| Εφαρμογή: | Αυτοκίνητο | Χρήση: | δοκιμή δόνησης υψηλής συχνότητας |
| Πρότυπο δοκιμής: | MIL STD 810G | Εξουσία: | AC380V |
| Επισημαίνω |
2000Hz πίνακας δοκιμής δόνησης,Πίνακας δοκιμής δόνησης JIS Δ 1601,2000Hz εξοπλισμός επιτραπέζιας δοκιμής δόνησης |
||
Περιγραφή προϊόντος

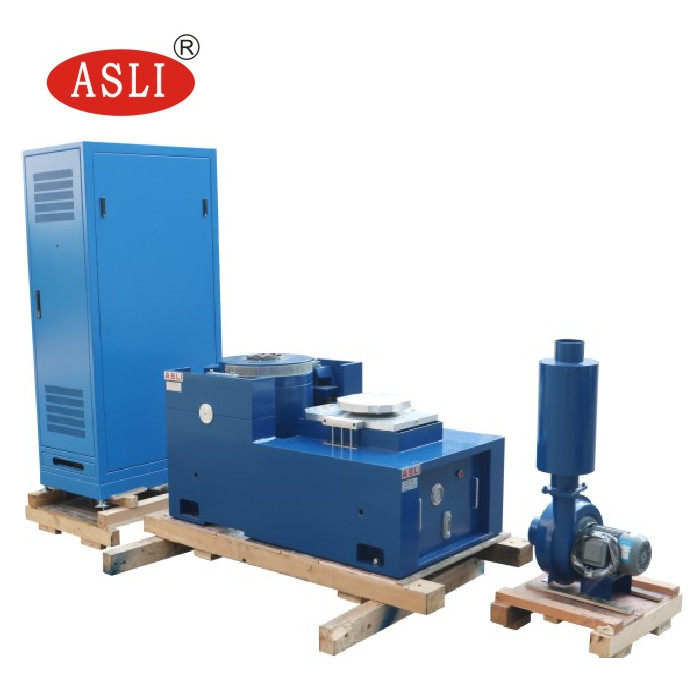

Το σύστημα κουνιστήρας τραπεζού δοκιμής δυναμικών δονήσεων 2000 Hz έχει σχεδιαστεί για να πληροί το πρότυπο JIS D 1601,παροχή δοκιμών δονήσεων υψηλής συχνότητας για ένα ευρύ φάσμα βιομηχανικών και ερευνητικών εφαρμογών.
| Σχήμα |
Αξιολογημένη Σίνος Δύναμη (Ν) |
Αξιολογημένη Τυχαίο Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Αξιολογημένη Επιτάχυνση (m/s2) |
Αξιολογημένη Ταχύτητα (m/s) |
Αξιολογημένη Μετατόπιση (π-π) mm |
Μαξ. Μαξ. Εφοδιασμός (σε κιλά) |
Μετακόμιση Στρογγυλοειδή (Kg) |
Διάσταση της Μετακόμισης Στρογγυλοειδής (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Το μηχάνημα δοκιμής δονήσεων υψηλής συχνότητας χρησιμοποιείται κυρίως για δοκιμές περιβάλλοντος δονήσεων και συγκρούσεων προϊόντων, έλεγχο περιβαλλοντικών πιέσεων και δοκιμές αξιοπιστίας.Υπηρετεί βιομηχανίες, συμπεριλαμβανομένης της αεροδιαστημικήςΗ πλατφόρμα δοκιμής αυτή πληροί διάφορες προδιαγραφές, συμπεριλαμβανομένων των προτύπων IEC, MIL-STD, JIS και ASTM.
- Ευέλικτο σύστημα ανάρτησης και ευθεία καθοδήγηση ∙ ισχυρή αντοχή, άριστη απόδοση καθοδήγησης και υψηλή σταθερότητα.
- Κεντρικός αερόσακος φορτίου με υψηλή στατική και χαμηλή δυναμική δυσκαμψία
- Γρήγορη αυτοεξέταση διάγνωσης και προστασίας της αλυσίδας ∙ υψηλή ασφάλεια και αξιοπιστία.
- Η συσκευή απομόνωσης και αποσβεσμού αερόσακων εξαλείφει την ανάγκη για ειδικό θεμέλιο, αναπαράγει τέλεια τα κύματα δονήσεων και μειώνει τη μετάδοση των δονήσεων.
- Διαθέσιμο με διαφορετικές οριζόντιες και κάθετες πλατφόρμες επέκτασης.
- Συμβατό με όλους τους τύπους ρυθμιστών δονήσεων ̇ απλή λειτουργία.
- Το μικρό πάγκο φόρτωσης επιτρέπει μεγαλύτερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και τη συνολική απόδοση του πάγκου μηχανών.
- Οριζόντια έδρα και έδρα δονήσεων αποτελούν μια ολοκληρωμένη μονάδα με καλή δομή και εύκολη εγκατάσταση και ρύθμιση.
- Στατική τροχιά πίεσης με σχήμα V, ανθεκτική σε κλίση και φορτία παραμερισμού.
- Ενσωματωμένη αντλία πετρελαίου
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5 ¢ 1000 51500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5·1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 51500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5'1200 5 ¢ 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 51500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 ¢ 1000 51500 5 ¢ 2000 |
57.7 76.9 86.5 |

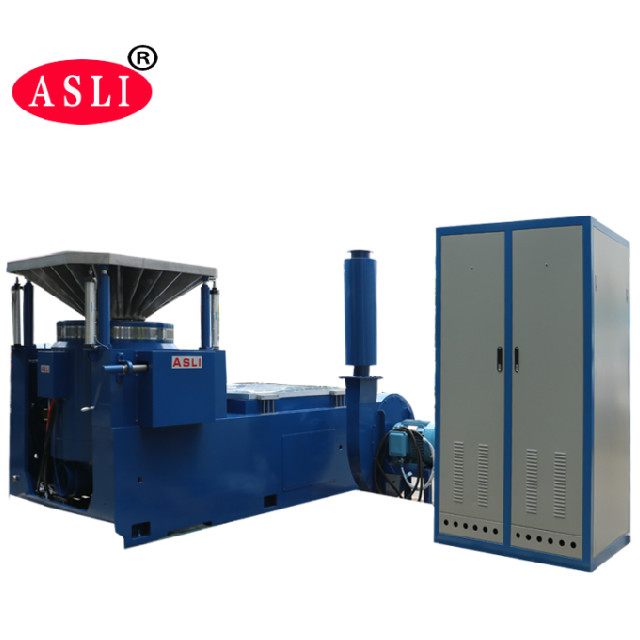

Σχεδιασμένος για εφαρμογές δοκιμών αυτοκινήτων, αυτός ο υψηλής συχνότητας οριζόντιος πίνακας δονήσεων παρέχει ακριβείς και αξιόπιστες επιδόσεις για απαιτητικά περιβάλλοντα δοκιμών.
Γενικά ερωτήματα:
Ε: Τι είναι ένας ηλεκτροδυναμικός συσσωρευτής δονήσεων;
RE: Ένας ηλεκτροδυναμικός δονητικός κουνητήρας είναι ένα σύστημα δοκιμών που χρησιμοποιείται για την προσομοίωση των συνθηκών δονήσεων που μπορεί να αντιμετωπίσουν τα προϊόντα κατά τη μεταφορά, τη λειτουργία ή τη συντήρηση.Χρησιμοποιείται ευρέως για την αξιοπιστία, ανθεκτικότητα και δοκιμές προσόντων.
Ε2: Ποια προϊόντα μπορούν να ελεγχθούν;
RE: Μπορεί να χρησιμοποιηθεί για ηλεκτρονικά εξαρτήματα, εξαρτήματα αυτοκινήτων, μπαταρίες, αεροδιαστημικά εξαρτήματα, ηλεκτρικά προϊόντα, συσκευασίες, εξοπλισμό επικοινωνιών,και άλλα προϊόντα που απαιτούν δοκιμή δονήσεων.
Ε3: Ποιες δοκιμές δονήσεων μπορεί να εκτελέσει ο δονητής;
RE: Ανάλογα με τη διαμόρφωση του συστήματος, μπορεί να εκτελέσει συνημικές δονήσεις, τυχαίες δονήσεις, δοκιμές σοκ, αναζήτηση συντονισμού, σάρωση συχνότητας και άλλες προγραμματιζόμενες δοκιμές δονήσεων.
Ε4: Ποια είναι η μέγιστη συχνότητα δοκιμής;
RE: Η μέγιστη συχνότητα εξαρτάται από το μοντέλο και τη διαμόρφωση.Παρακαλούμε δώστε το απαιτούμενο εύρος συχνοτήτων ώστε να μπορούμε να προτείνουμε ένα κατάλληλο μοντέλο..
Ε5: Πώς μπορώ να επιλέξω το σωστό μοντέλο κρέμασης;
RE: Οι κύριοι παράγοντες περιλαμβάνουν:
- Μέγιστο βάρος δείγματος
- Μέγεθος δείγματος
- Απαιτούμενη κατεύθυνση δονήσεων
- Περιοχή συχνοτήτων
- Μέγιστη επιτάχυνση
- Μετατόπιση
- Απαιτούμενο πρότυπο δοκιμής δονήσεων
Με βάση αυτές τις παραμέτρους, μπορούμε να προτείνουμε ένα κατάλληλο σύστημα κουνιστή.
Ε6: Μπορεί ο κουνιστής να εκτελεί κάθετες και οριζόντιες δονήσεις;
RE: Ναι. Ανάλογα με τη διαμόρφωση, το σύστημα μπορεί να παρέχεται με κάθετη δοκιμαστική ρύθμιση, οριζόντια δοκιμαστική ρύθμιση ή και τα δύο.
Ε7: Μπορεί να εκτελέσει τυχαίες δοκιμές δονήσεων;
ΕΠ: Ναι. Ένας κατάλληλος ελεγκτής δονήσεων μπορεί να ρυθμιστεί για τυχαίες δοκιμές δονήσεων, συμπεριλαμβανομένων προφίλ δοκιμής με βάση PSD.
Ε8: Μπορεί να εκτελέσει δοκιμές σοκ;
RE: Ναι, υπό την προϋπόθεση ότι το επιλεγμένο σύστημα κλονισμού έχει επαρκή δύναμη, μετατόπιση και ικανότητα επιτάχυνσης για το απαιτούμενο προφίλ κλονισμού.
Ένας ηλεκτροδυναμικός κουνιστής δονήσεων προσφέρει αρκετά πλεονεκτήματα για τις δοκιμές δονήσεων υψηλής συχνότητας:
- Ευρύ φάσμα συχνοτήτων: Κατάλληλο τόσο για δοκιμές δονήσεων χαμηλής όσο και υψηλής συχνότητας, ιδίως για ηλεκτρονικά και αυτοκινητικά εξαρτήματα.
- Υψηλή ακρίβεια ελέγχου: Η συχνότητα, η επιτάχυνση, η μετατόπιση, η ταχύτητα και η διάρκεια δοκιμής μπορούν να ελέγχονται με ακρίβεια.
- Γρήγορη ανταπόκριση: Το ηλεκτροδυναμικό σύστημα κίνησης ανταποκρίνεται γρήγορα στα σήματα ελέγχου, καθιστώντας το κατάλληλο για δοκιμές δονήσεων.
- Σταθερή ισχύς δονήσεων: Ο έλεγχος κλειστού κυκλώματος συμβάλλει στη διατήρηση σταθερών επιπέδων δονήσεων καθ' όλη τη διάρκεια της δοκιμής.
- Προγραμματιζόμενες δοκιμές: Οι παραμέτροι δοκιμής, όπως το εύρος συχνότητας, ο ρυθμός σάρωσης, η επιτάχυνση και ο αριθμός των κύκλων, μπορούν να προγραμματιστούν αυτόματα.
- Κατάλληλο για δοκιμές υψηλής συχνότητας: Ιδιαίτερα κατάλληλο για PCB/PCBA, ηλεκτρονικά οχήματα, αισθητήρες, συνδέσμους, μπαταρίες και άλλα ηλεκτρονικά εξαρτήματα.
- Υψηλή αυτοματοποίηση: Τα προγράμματα δοκιμών μπορούν να αποθηκευτούν και να εκτελούνται αυτόματα, βελτιώνοντας την αποτελεσματικότητα των δοκιμών και την επαναληψιμότητα.
