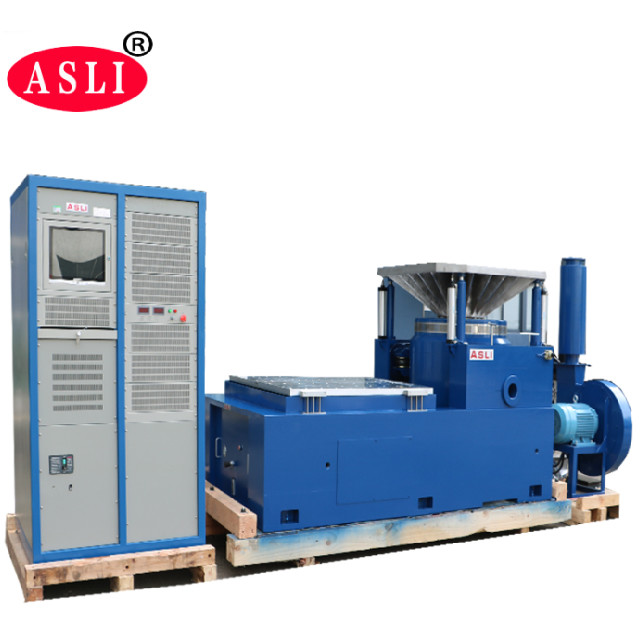

Ο ηλεκτροδυναμικός δονητής δόνησης συναντά -160G rtca-160G ISTA 3A Stardard
Λεπτομέρειες προϊόντος
| ημιτονοειδής δύναμη: | 50000N | Ταχύτητα: | 2.0m/s |
|---|---|---|---|
| Εκτόπισμα: | 100 χλστ | Συχνότητα: | 1 ~ 3500Hz |
| Φόρτωση: | 750 κιλά | Επιτάχυνση: | 100 γρ |
| οπλισμός: | 450 χλστ | Πρότυπο δοκιμής: | -160G, RTCA-160G, ISTA 3A |
| Μέγεθος τραπεζιού: | 800x800mm | Εφαρμογή: | LED, ανταλλακτικά αυτοκινήτων |
| Επισημαίνω |
50000N ηλεκτροδυναμικός δονητής δόνησης,Ηλεκτροδυναμικός δονητής δόνησης οδηγήσεων,Rtca-160G εξοπλισμός επιτραπέζιας δοκιμής δόνησης |
||
Περιγραφή προϊόντος
Κατεβάστε: Δοκιμαστικό σταθμό δονήσεων υψηλής συχνότητας ES-30 (PDF)
Το σύστημα ηλεκτροδυναμικών δονήσεων τυχαίου, σινίου και κρούσηςDO-160G,RTCA-160G, καιISTA 3AΧρησιμοποιείται ευρέως στον τομέα της άμυνας, της αεροπορίας, του αεροδιαστήματος, των επικοινωνιών, της ηλεκτρονικής, των αυτοκινήτων, των οικιακών συσκευών και άλλων βιομηχανιών.προσομοίωση πραγματικών συνθηκών εργασίαςΤο ευρύ φάσμα εφαρμογών του, η αξιοσημείωτη αποτελεσματικότητα των δοκιμών και η αξιόπιστη απόδοση του το καθιστούν απαραίτητο εργαλείο για τις δοκιμές δονήσεων.
Το σύστημα υποστηρίζει λειτουργίες κύματος sinus, FM, σαρώματος, προγραμματισμού, πολλαπλασιαστή συχνότητας, λογάριθμο, μέγιστη επιτάχυνση, διαμόρφωση πλάτους και έλεγχο χρόνου.Διαθέτει πλήρη έλεγχο υπολογιστή με απλή σταθερή επιτάχυνση και σταθερές ρυθμίσεις πλάτους.Ο εξοπλισμός υποβλήθηκε σε συνεχείς δοκιμές λειτουργίας χωρίς βλάβη για 3 μήνες, εξασφαλίζοντας σταθερή απόδοση και αξιόπιστη ποιότητα.
| Πύργος (Pk) | 5000 kg.f κορυφή (50 KN) |
|---|---|
| Τυχαίος (RMS) | 5000 Kg.f.r.m.s (50 KN) |
| Σοκ (Pk) | 10000 kg.f κορυφή (100 KN) @ 6 ms |
| Χρησιμοποιήσιμη συχνότητα | 1 ¢ 2500 Hz |
| Μέγιστη μετατόπιση (p-p) | 100 mm (4 ίντσες), 76 mm (3 ίντσες) συνεχείς |
| Μέγιστη ταχύτητα | 2 m/s |
| Μέγιστη επιτάχυνση | Σινικό: 100 g (980 m/s2), τυχαίο: 62 g (600 m/s2) |
| Ψηλή υποστήριξη φορτίου | 500 κιλά |
| Φυσική συχνότητα αναστολής σώματος (άξονας ώθησης) | Λιγότεροι από 2,5 Hz |
| Διάμετρος θωράκισης | Φ440 mm |
| Βάρος θωράκισης | 59 κιλά |
| Φύση συντονισμού | 2,400 Hz (ονομαστικό) ± 5% |
| Σημεία στερέωσης φορτίου (πρότυπο) | 16 ενσωματωμένα M10 από ανοξείδωτο χάλυβα |
| Πληθυσμιακή πυκνότητα ροής | < 10 gauss |
| Διάμετροι του κουνιστήρα | 1670 mm L × 1150 mm D × 1300 mm H |
| Βάρος του χεριού | Περίπου 4600 kg |
| Απαιτούμενη συμπιεσμένη ατμόσφαιρα | 0.6 MPa |
Στον ακόλουθο πίνακα παρατίθενται πρόσθετα μοντέλα που διατίθενται στη σειρά ηλεκτροδυναμικών κουνιστών, συμπεριλαμβανομένου του υπογραμμισμένου μοντέλου ES-50.Τα συστήματα αυτά είναι κατάλληλα για δοκιμές μπαταριών αυτοκινήτων σύμφωνα με το πρότυπο EN50604., των προτύπων IEC62133 και UN38.3.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Μετακινούμενη τροχιά (kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

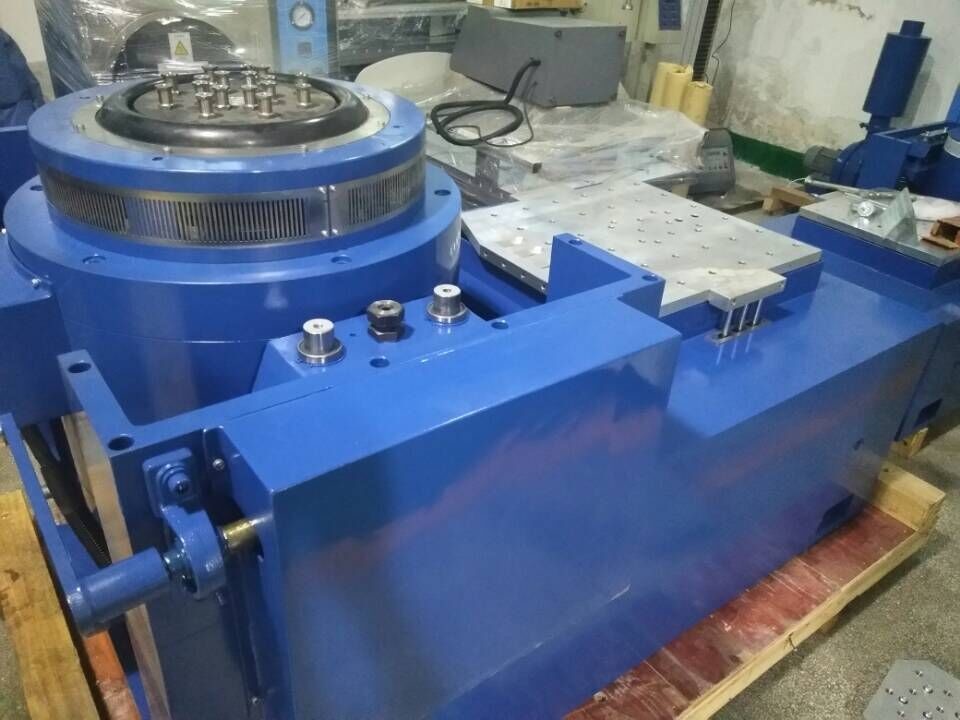

- Καλό σχεδιασμένο σκελετό με κύκλο με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρολ ελαστικά με άμεση και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας εξαιρετική εκκεντρική ικανότητα φόρτωσης.
- Τρίγωνο απομονωτικό θεμέλιο αφιερωμένο στην απομόνωση από δονήσεις, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία στο κινούμενο σύστημα εξασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Στατική και δυναμική δυσκαμψία του ρουλεμπορίου με μικρό φαινόμενο μπαλόνι, αυξάνοντας την ικανότητα υποστήριξης του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.

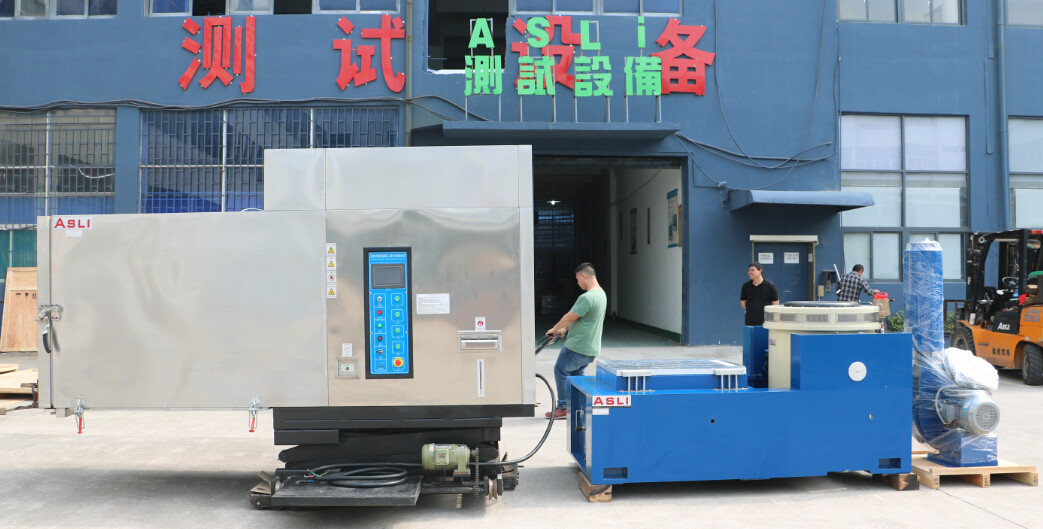

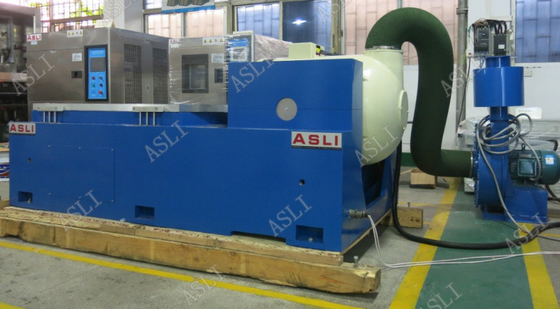

Ο ηλεκτροδυναμικός συσσωρευτής δονήσεων που πληροί τα πρότυπα DO-160G, RTCA-160G και ISTA 3A μπορεί επίσης να συνδυαστεί με θάλαμο υγρασίας θερμοκρασίας για ολοκληρωμένες περιβαλλοντικές δοκιμές.
