Συναντήστε τον πίνακα δονητών δόνησης προτύπων ISTA εκτελεί την τυχαία δοκιμή κλονισμού
Λεπτομέρειες προϊόντος
| ημιτονοειδής δύναμη: | 30000Ν | Συχνότητα: | 3 έως 2500 Hz |
|---|---|---|---|
| Ταχύτητα: | 1,8 m/s | Εκτόπισμα: | 51mm ή προσαρμοσμένο |
| κατεύθυνση δόνησης: | κατακόρυφο ή x,y,z | φορτίο μέγ: | 450 κιλά |
| πληρούν τα πρότυπα: | ISTA | Λειτουργία: | Τυχαία δοκιμή κλονισμού |
| Επισημαίνω |
Πίνακας δονητών δόνησης ISTA,2500hz πίνακας δονητών δόνησης,Τυχαίος πίνακας δόνησης 3 άξονα |
||
Περιγραφή προϊόντος

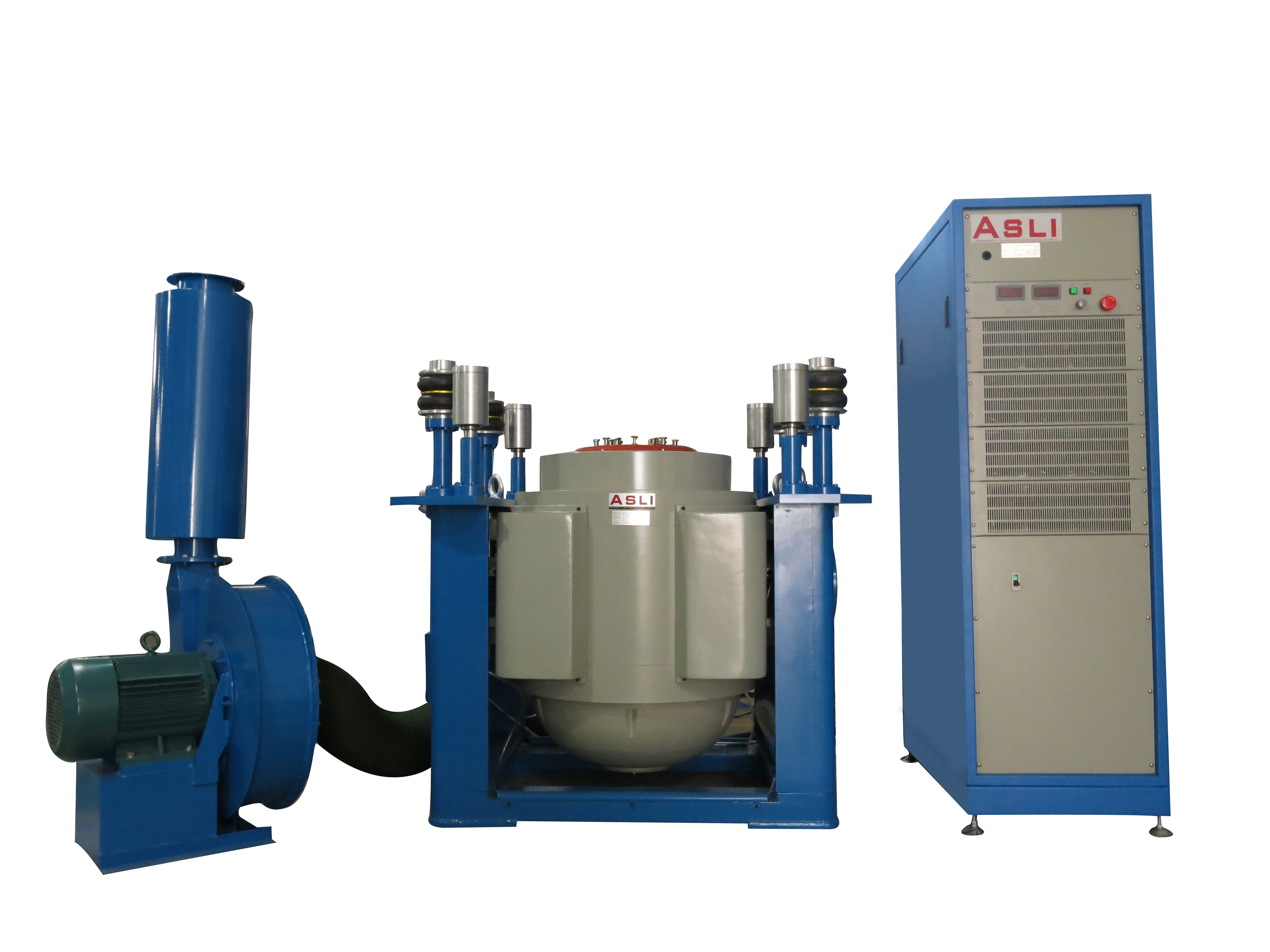

Είμαστε κατασκευαστής της σειράς ES-20 Digital Electrodynamics Type Vibration Tester και High Frequency Vibration Test Machine.Τα συστήματα αυτά ενσωματώνουν προηγμένες τεχνολογίες, συμπεριλαμβανομένης μιας διπλής μαγνητικής δομής κυκλώματος., αυτοδημιουργούμενοι κύκλοι δράσης σκελετού, αεροπορική υποστήριξη, ρουλεμάνια με γραμμική καθοδήγηση και απομόνωση τροναρίου.Δοκιμές τριάξονων σινουσοειδών δονήσεων και δοκιμές ευρυζωνικών τυχαίων δονήσεων, καθώς και κλασικές δοκιμές παλμού (μισόσημο, τραπεζοειδές, κύμα πριονιδιού) και δοκιμές φάσματος απόκρισης σε κρούση.
Τα προϊόντα αυτά χρησιμοποιούνται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστήματος, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Ρολόκοι ρολόι με ευθεία και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας υψηλή εκκεντρική ικανότητα φορτίου.
- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Στατική και δυναμική δυσκαμψία του μικρού αερόστατου υποδομής, αυξάνοντας την ικανότητα του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
| Σχήμα |
Αξιολογημένη Σίνος Δύναμη (N) |
Αξιολογημένη Τυχαίο Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Αξιολογημένη Επιτάχυνση (m/s2) |
Αξιολογημένη Ταχύτητα (m/s) |
Αξιολογημένη Μετατόπιση (π-π) mm |
Μαξ. Μαξ. Εφοδιασμός (σε κιλά) |
Μετακόμιση Στρογγυλοειδή (Kg) |
Διάσταση της Μετακόμισης Στρογγυλοειδής (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ΕΣ-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επικαιροποίηση | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Είμαστε ένας παλαιός κατασκευαστής εξοπλισμού δοκιμών.Έχουμε αφιερώσει τον εαυτό μας στην προσομοίωση εξοπλισμού δοκιμών περιβάλλοντος και μηχανών δοκιμών μηχανικών δονήσεων και συγκρούσεωνΤο Vibration Shaker Table που πληροί τα πρότυπα ISTA και εκτελεί τυχαίες δοκιμές σοκ είναι ένα από τα αστέρια προϊόντα μας, και έχουμε λάβει πιστοποίηση CE για αυτό το μηχάνημα.
Γενικά ερωτήματα:
Ε: Τι είναι ένας ηλεκτροδυναμικός συσσωρευτής δονήσεων;
RE: Ένας ηλεκτροδυναμικός δονητικός κουνητήρας είναι ένα σύστημα δοκιμών που χρησιμοποιείται για την προσομοίωση των συνθηκών δονήσεων που μπορεί να αντιμετωπίσουν τα προϊόντα κατά τη μεταφορά, τη λειτουργία ή τη συντήρηση.Χρησιμοποιείται ευρέως για την αξιοπιστία, ανθεκτικότητα και δοκιμές προσόντων.
Ε2: Ποια προϊόντα μπορούν να ελεγχθούν;
RE: Μπορεί να χρησιμοποιηθεί για ηλεκτρονικά εξαρτήματα, εξαρτήματα αυτοκινήτων, μπαταρίες, αεροδιαστημικά εξαρτήματα, ηλεκτρικά προϊόντα, συσκευασίες, εξοπλισμό επικοινωνιών,και άλλα προϊόντα που απαιτούν δοκιμή δονήσεων.
Ε3: Ποιες δοκιμές δονήσεων μπορεί να εκτελέσει ο δονητής;
RE: Ανάλογα με τη διαμόρφωση του συστήματος, μπορεί να εκτελέσει συνημικές δονήσεις, τυχαίες δονήσεις, δοκιμές σοκ, αναζήτηση συντονισμού, σάρωση συχνότητας και άλλες προγραμματιζόμενες δοκιμές δονήσεων.
Ε4: Ποια είναι η μέγιστη συχνότητα δοκιμής;
RE: Η μέγιστη συχνότητα εξαρτάται από το μοντέλο και τη διαμόρφωση.Παρακαλούμε δώστε το απαιτούμενο εύρος συχνοτήτων ώστε να μπορούμε να προτείνουμε ένα κατάλληλο μοντέλο..
Ε5: Πώς μπορώ να επιλέξω το σωστό μοντέλο κρέμασης;
RE: Οι κύριοι παράγοντες περιλαμβάνουν:
- Μέγιστο βάρος δείγματος
- Μέγεθος δείγματος
- Απαιτούμενη κατεύθυνση δονήσεων
- Περιοχή συχνοτήτων
- Μέγιστη επιτάχυνση
- Μετατόπιση
- Απαιτούμενο πρότυπο δοκιμής δονήσεων
Με βάση αυτές τις παραμέτρους, μπορούμε να προτείνουμε ένα κατάλληλο σύστημα κουνιστή.
Ε6: Μπορεί ο κουνιστής να εκτελεί κάθετες και οριζόντιες δονήσεις;
RE: Ναι. Ανάλογα με τη διαμόρφωση, το σύστημα μπορεί να παρέχεται με κάθετη δοκιμαστική ρύθμιση, οριζόντια δοκιμαστική ρύθμιση ή και τα δύο.
Ε7: Μπορεί να εκτελέσει τυχαίες δοκιμές δονήσεων;
ΕΠ: Ναι. Ένας κατάλληλος ελεγκτής δονήσεων μπορεί να ρυθμιστεί για τυχαίες δοκιμές δονήσεων, συμπεριλαμβανομένων προφίλ δοκιμής με βάση PSD.
Ε8: Μπορεί να εκτελέσει δοκιμές σοκ;
RE: Ναι, υπό την προϋπόθεση ότι το επιλεγμένο σύστημα κλονισμού έχει επαρκή δύναμη, μετατόπιση και ικανότητα επιτάχυνσης για το απαιτούμενο προφίλ κλονισμού.
Ένας ηλεκτροδυναμικός κουνιστής δονήσεων προσφέρει αρκετά πλεονεκτήματα για τις δοκιμές δονήσεων υψηλής συχνότητας:
- Ευρύ φάσμα συχνοτήτων: Κατάλληλο τόσο για δοκιμές δονήσεων χαμηλής όσο και υψηλής συχνότητας, ιδίως για ηλεκτρονικά και αυτοκινητικά εξαρτήματα.
- Υψηλή ακρίβεια ελέγχου: Η συχνότητα, η επιτάχυνση, η μετατόπιση, η ταχύτητα και η διάρκεια δοκιμής μπορούν να ελέγχονται με ακρίβεια.
- Γρήγορη ανταπόκριση: Το ηλεκτροδυναμικό σύστημα κίνησης ανταποκρίνεται γρήγορα στα σήματα ελέγχου, καθιστώντας το κατάλληλο για δοκιμές δονήσεων.
- Σταθερή ισχύς δονήσεων: Ο έλεγχος κλειστού κυκλώματος συμβάλλει στη διατήρηση σταθερών επιπέδων δονήσεων καθ' όλη τη διάρκεια της δοκιμής.
- Προγραμματιζόμενες δοκιμές: Οι παραμέτροι δοκιμής, όπως το εύρος συχνότητας, ο ρυθμός σάρωσης, η επιτάχυνση και ο αριθμός των κύκλων, μπορούν να προγραμματιστούν αυτόματα.
- Κατάλληλο για δοκιμές υψηλής συχνότητας: Ιδιαίτερα κατάλληλο για PCB/PCBA, ηλεκτρονικά οχήματα, αισθητήρες, συνδέσμους, μπαταρίες και άλλα ηλεκτρονικά εξαρτήματα.
- Υψηλή αυτοματοποίηση: Τα προγράμματα δοκιμών μπορούν να αποθηκευτούν και να εκτελούνται αυτόματα, βελτιώνοντας την αποτελεσματικότητα των δοκιμών και την επαναληψιμότητα.
Τα κυριότερα σημεία του προϊόντος
Τραπέζι δονήσεων συμβατό με ISTA με ημιτονοειδή δύναμη 30000N, συχνότητα 3-2500 Hz, μέγιστο φορτίο 450 kg και μετατόπιση 51 mm. Διαθέτει διπλό μαγνητικό κύκλωμα, απομόνωση κορμού και δοκιμή άξονα X/Y/Z. Πιστοποιημένο CE, προσαρμόσιμο, ιδανικό για τυχαίες δοκιμές κραδασμών.
Μηχανή δοκιμής ηλεκτροδυναμικών δονήσεων ES-3 για δοκιμές δονήσεων μονάδων μπαταριών ιόντων λιθίου
Η μηχανή δοκιμών ηλεκτροδυναμικών κραδασμών ES-3 πληροί τα πρότυπα UN38.3, IEC62133, MIL-STD-810G για μονάδες μπαταρίας Li-ion. Διαθέτει δόνηση τριών αξόνων X,Y,Z, μέγιστο φορτίο 750Kg, προσαρμόσιμη δύναμη και μέγεθος τραπεζιού, ανθεκτικό και αποτελεσματικό.
Όργανο μέτρησης δόνησης εργαστηρίων IEC62133 6KN
Δοκιμαστής κραδασμών IEC62133 6KN με τραπέζι ολίσθησης 600x600mm, άξονας Z, κινούμενο πηνίο 12kg. Υποστηρίζει ημιτονοειδείς, τυχαίες και κρουστικές δοκιμές (ημιτονοειδές, τραπεζοειδές, πριονωτό). Πληροί τα UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5. Ιδανικό για εργαστήρια μπαταρίας, ηλεκτρονικών ειδών και άμυνας.
Σύστημα Δοκιμής Δονήσεων Εργαστηρίου JIS D1601 380V για Ανταλλακτικά Αυτοκινήτων
Σύστημα ηλεκτροδυναμικής δόνησης 3000N συμβατό με JIS D1601 για ανταλλακτικά αυτοκινήτων. Διαθέτει συχνότητα 3-3500Hz, επιτάχυνση 100g, μετατόπιση 25mm και ισχύ 380V. Το διπλό μαγνητικό κύκλωμα εξασφαλίζει ανθεκτικότητα. Εγκεκριμένο CE με διαθέσιμες προσαρμοσμένες επιλογές.
3KN εξοπλισμός επιτραπέζιας δοκιμής δόνησης, SGS ηλεκτρομαγνητικός δονητής
Τραπέζι ηλεκτρομαγνητικής δόνησης 3KN 3 αξόνων για δοκιμή μπαταρίας λιθίου, 5~3500Hz, 500*500mm. Πιστοποίηση SGS, ανθεκτικό, αποδοτικό, με προσαρμόσιμες πλατφόρμες και σταθερή απόδοση.
