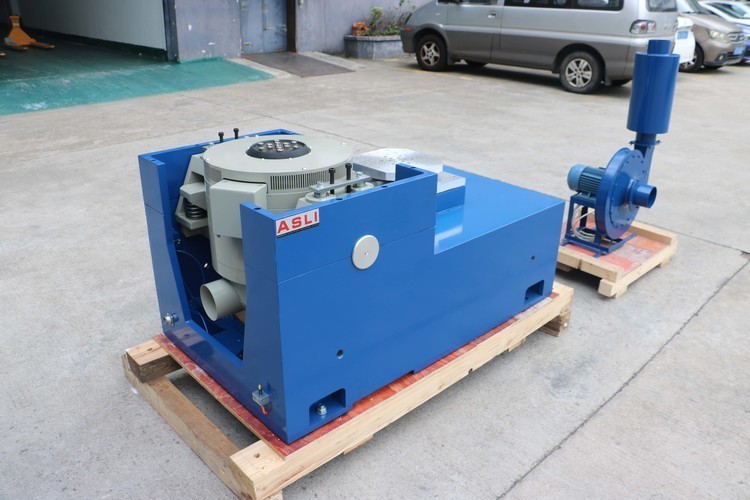

Vertical+Horizontal το σύστημα δοκιμής δόνησης υψηλής συχνότητας δόνησης ανταποκρίνεται στα πρότυπα mil-STD
Λεπτομέρειες προϊόντος
| δύναμη δόνησης: | 30 KN | Εφαρμογή: | μπαταρία, ανταλλακτικά αυτοκινήτων |
|---|---|---|---|
| Πρότυπο δοκιμής: | Mil-STD πρότυπα | Επιτάχυνση: | 100 γρ |
| Δοκιμή: | ημιτονοειδές, τυχαίο, σοκ | εισαγωγή: | 1 κανάλι |
| Εκτόπισμα: | 100 χλστ | κατεύθυνση δόνησης: | κάθετη+οριζόντια δόνηση |
| Επισημαίνω |
Mil-STD τυποποιημένο σύστημα δοκιμής δόνησης,30KN σύστημα δοκιμής δόνησης υψηλής συχνότητας,Κάθετος οριζόντιος εξοπλισμός δοκιμής δόνησης |
||
Περιγραφή προϊόντος
Αυτό το προηγμένο σύστημα δοκιμών δονήσεων προσομοιώνει πραγματικά περιβάλλοντα δονήσεων υπό ελεγχόμενες εργαστηριακές συνθήκες.που επιτρέπουν την ακριβή αξιολόγηση της αντοχής στην πρόσκρουση και της αξιόπιστης λειτουργίας σε ένα ευρύ φάσμα εφαρμογών δοκιμών δονήσεων.
Με την αναπαραγωγή σινουσοειδών, τυχαίων, αντηχών αναζήτησης και διαμονής, κλασικού σοκ, και προσομοιώσεων μοντέλων δρόμου,το σύστημα παρέχει ουσιαστική υποστήριξη για την εξασφάλιση της ποιότητας του προϊόντος και την έρευνα και ανάπτυξη νέων προϊόντων.
Συμμορφωτικά πρότυπα:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS και πολλά άλλα.
Κατεβάστε το δελτίο στοιχείων δοκιμής δονήσεων υψηλής συχνότητας ES-30 (PDF)
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

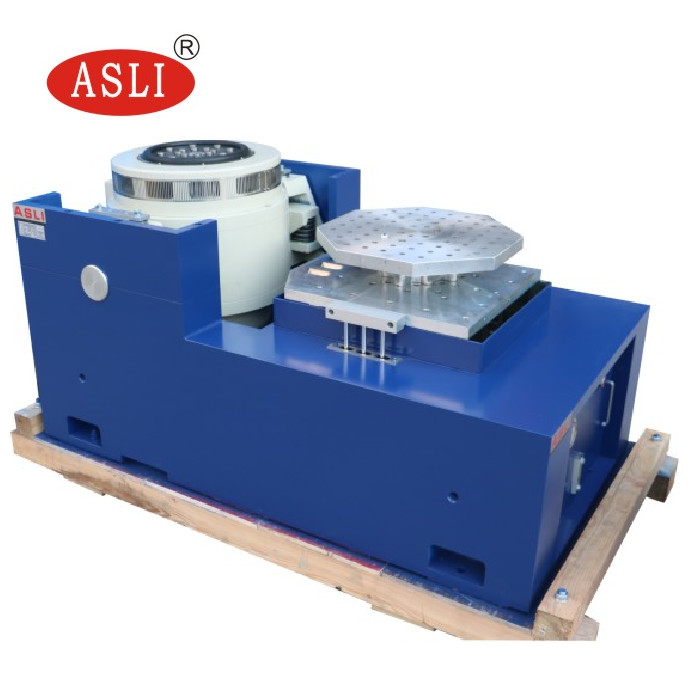

Το σύστημα δοκιμής υψηλής συχνότητας δονήσεων κάθετης + οριζόντιας είναι ειδικά σχεδιασμένο για εκτεταμένη, μακρά διάρκεια λειτουργίας.Τόσο οι κατακόρυφοι όσο και οι οριζόντιοι τρόποι δονήσεων επιτυγχάνονται μέσω της εγκατάστασης βάσης ανθεκτικής σε δονήσεις.
Η τυποποιημένη πλατφόρμα είναι εξοπλισμένη με μια υψηλής απόδοσης συσκευή απομόνωσης των αερόσακων, ελαχιστοποιώντας τη μετάδοση των δονήσεων στη δομή του κτιρίου.δεν απαιτείται πρόσθετη βάση.

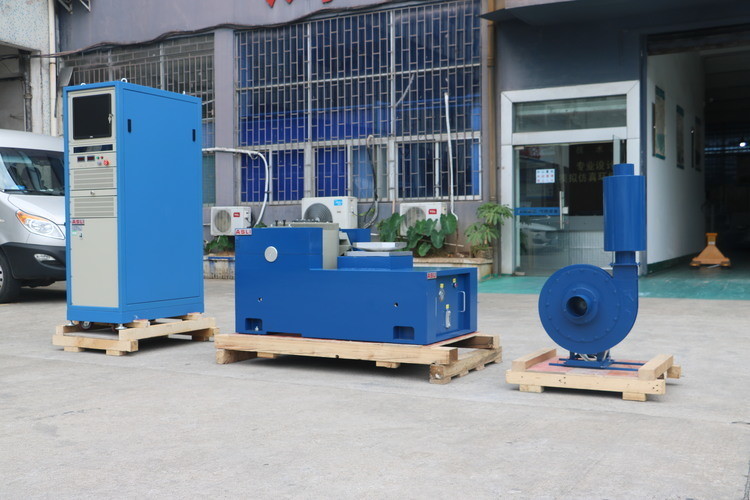

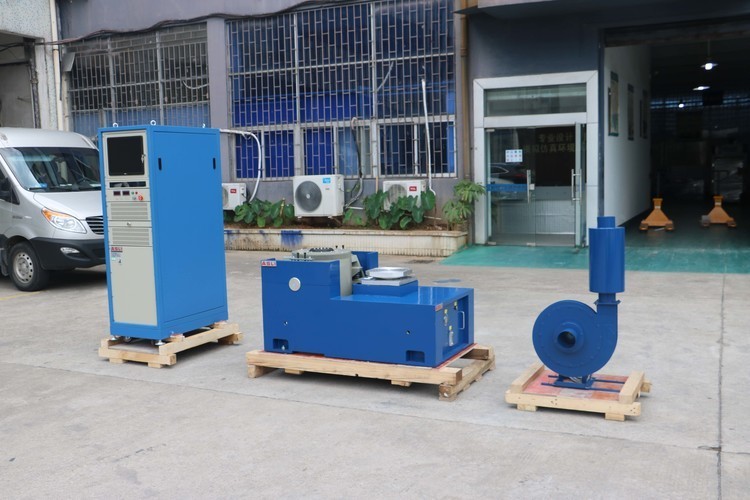

Ένα πλήρες σύστημα δοκιμής δονήσεων αποτελείται από κουνιστήρα, ενισχυτή ισχύος και σύστημα ελέγχου μέτρησης δονήσεων.Έχει σχεδιαστεί σύμφωνα με τα σχετικά εθνικά και διεθνή πρότυπα, συμπεριλαμβανομένης της MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, και BS ∙ παρέχοντας πλήρη τεχνική υποστήριξη για την καθιέρωση πρωτοκόλλων ελέγχου ποιότητας προϊόντων.
- Τεχνική διαβούλευση: καθοδήγηση μεθόδου δοκιμής, σχεδιασμός εργαστηρίου και συστάσεις
- Επιλογή εξοπλισμού: συστήματα επιλογής και υποστήριξη FAQ
- Σχεδιασμός συστήματος δοκιμών προϊόντων
- Επικοινωνία με τους πελάτες και υποβολή εκθέσεων προόδου
- Τεχνική εκπαίδευση: λειτουργία του εξοπλισμού, καθημερινή συντήρηση, διάγνωση κοινών σφαλμάτων και αντιμετώπιση προβλημάτων
- Τεχνική υποστήριξη: εξειδικευμένες πληρωμένες υπηρεσίες που διατίθενται βάσει των απαιτήσεων των πελατών
Για περισσότερες πληροφορίες σχετικά με τα υψηλής συχνότητας δονητικά μας, παρακαλώΣτείλτε μας το αίτημά σαςΘα χαρούμε να σας βοηθήσουμε με τις συγκεκριμένες απαιτήσεις δοκιμών σας.
Τα κυριότερα σημεία του προϊόντος
Το σύστημα δοκιμής κραδασμών κάθετης+οριζόντιας υψηλής συχνότητας πληροί τα πρότυπα MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS. Δύναμη 30KN, επιτάχυνση 100g, μετατόπιση 100mm, ημιτονοειδείς/τυχαίες/δοκιμές κρούσης. Ιδανικό για μπαταρία και ανταλλακτικά αυτοκινήτων. Η απομόνωση αερόσακου ελαχιστοποιεί τους κραδασμούς του κτιρίου, δεν χρειάζεται θεμέλιο. Προσαρμοσμένες επιλογές διαθέσιμες.
